RT809不识别王牌L32F11主板是怎么回事？求解

永顺维修

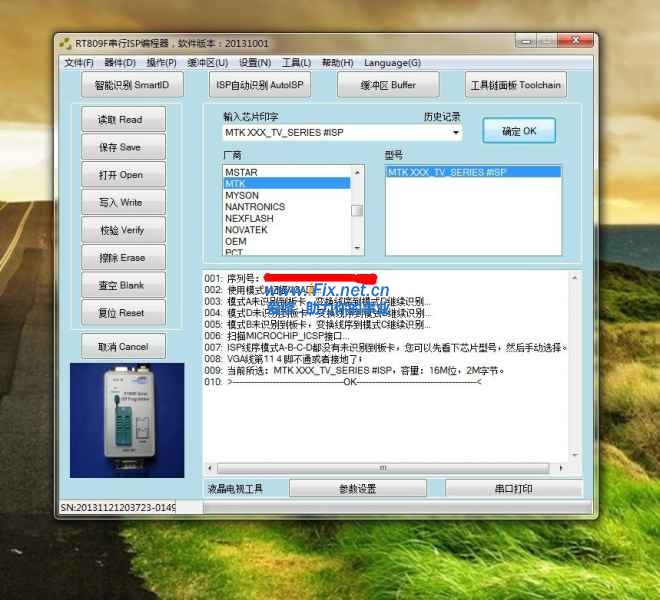

把主板和编程器用VGA线连接后，编程器显示：未识别到板卡。

用HDMI接口检测，结果不变。
电视型号：王牌L32F11

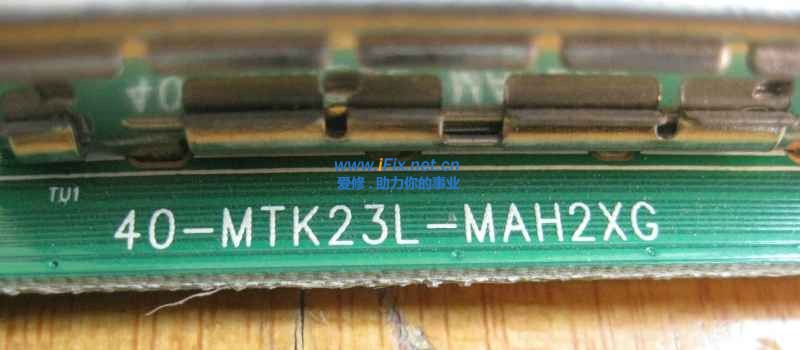

主板板号：40-MTK23L-MAH2XG
屏的型号：LTA320AP139(三星屏）

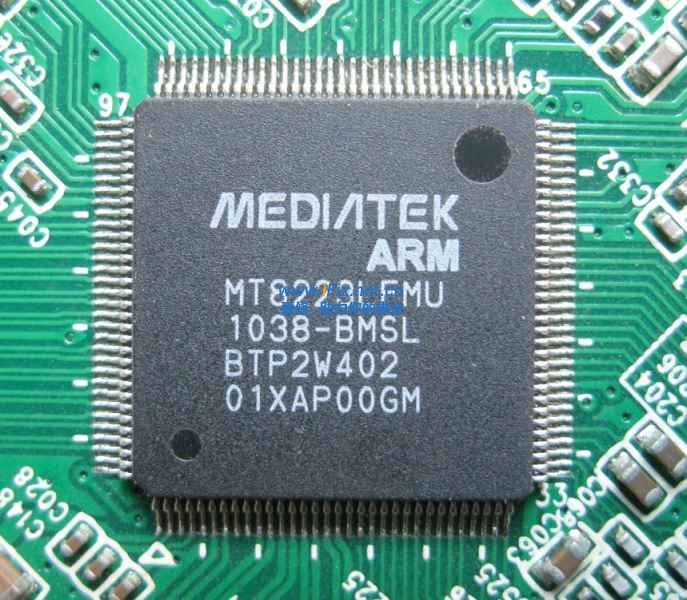

主芯片是：MT8223LFMU
储存器是：25Q32

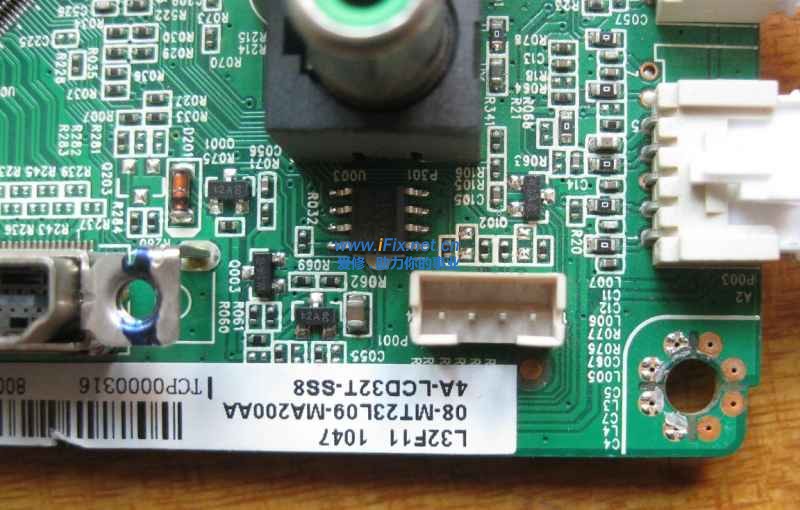

一下是实拍图片：



想用这个插口升级，不知道行不行？{:soso_e134:}

下面这张是插座的背面图：

请老师们指点一下啊！

antyfeng

此机为MTK最好拆下FLASH读取，即方便又快捷。这个机器就算联机了读取速度你要叫蛋疼了。MTK液晶芯片的ISP联机软件就是不好用开发出来就是这样，打娘胎里就是不好整龟速形容。

永顺维修

antyfeng 发表于 2013-11-29 16:19
此机为MTK最好拆下FLASH读取，即方便又快捷。这个机器就算联机了读取速度你要叫蛋疼了。MTK液晶芯片的ISP联 ...

多谢指点，我更希望学习这个芯片怎样在线读写的方法， 希望能够指教，。

永顺维修

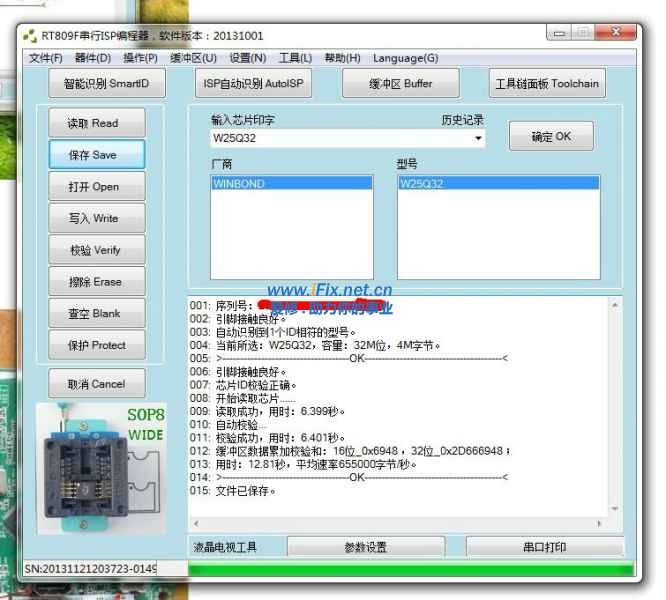

我先离线读取了数据，希望大伙能用上。

注册难

       ISP通道主要有VGA接口/4针板载接口/HDMI接口/DVI接口。在一个电视的驱动板上，这些接口不是同时都能用着升级，一般来说只用其中一个请正确选择其中之一。

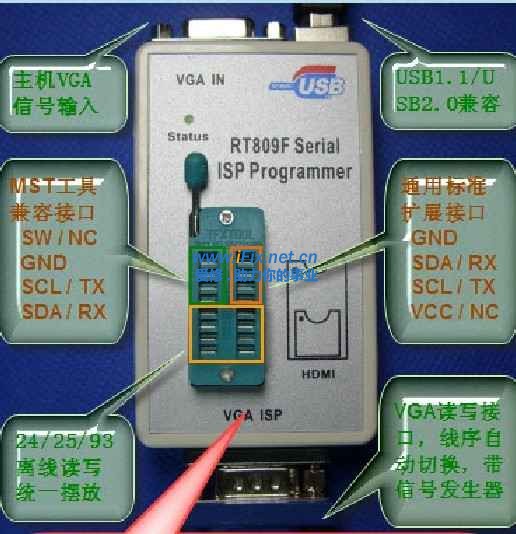

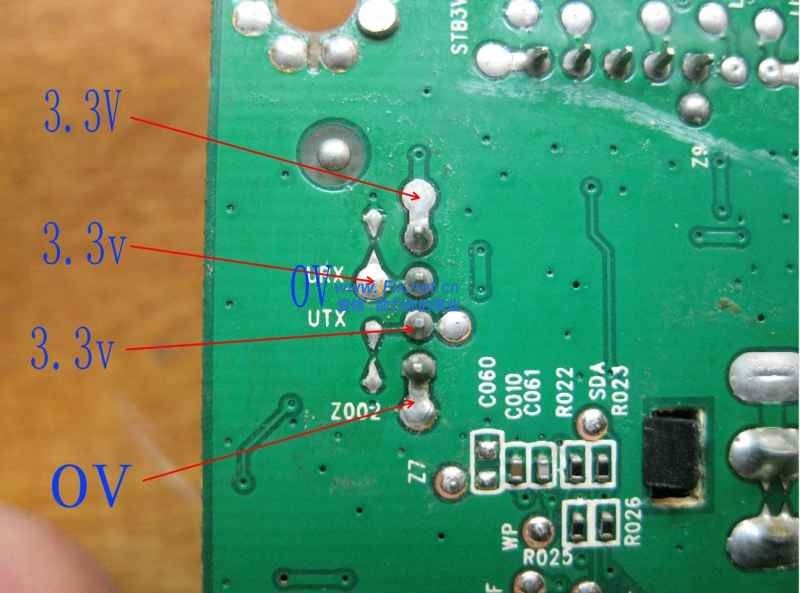

      具体到您的这个机型（以最下面一个图来说明）：上面的3.3指的是VCC,升级时VCC一般不接，但驱动板应该上电；接下来的引脚分别是：RX,TX和地。具体连接方法如下：将板卡的地连接到809F锁紧座的2脚，将板卡的RX 连接到锁紧座的3脚，将板卡的TX 连接到锁紧座的4脚。然后打开软件看是否能自动识别，如果不能自动识别的话再将锁紧座的3脚和4脚的连线互换再试。（我也是初学者，仅供参考，希望能帮到您）
祝您成功，加油！

注册难

实际上，锁紧座的2与8在编程器的内部直接相连（短接）------------------------------------------------2与8为地
            锁紧座的3与6在编程器的内部直接相连（短接）并且与VGA的15短接--------------------3与6为TX
            锁紧座的4与7在编程器的内部直接相连（短接）并且与VGA的12短接--------------------4与7为RX

您用万用表测一下就知道了。

永顺维修

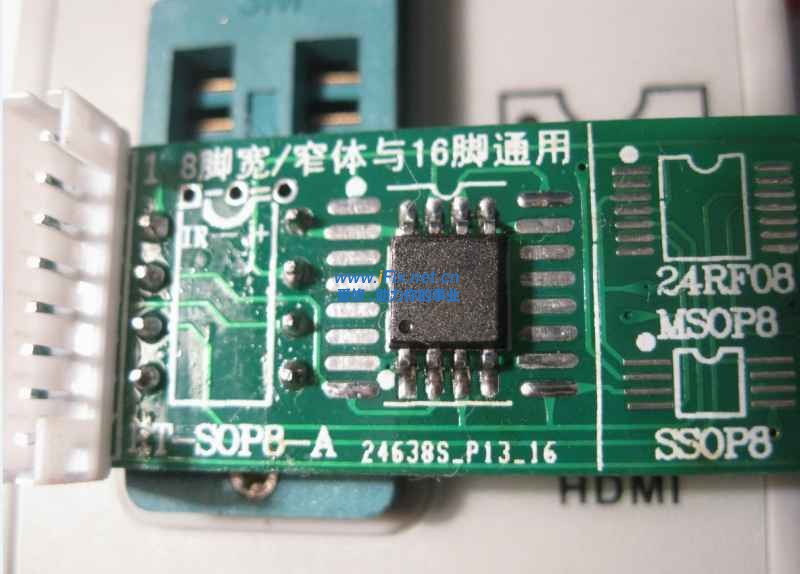

谢谢您的指点，座子上的引脚顺序是怎样排列的。{:soso_e106:}

注册难

这里指的是上面的8个脚（24/25芯片没有占用的8个脚）

永顺维修

呵呵，我看了这个图就明白了，多谢多谢。

明天我用您说的这个方法试试看能成功不。

永顺维修

我刚才试了，没有成功。连接好板卡和编程器后，点ISP自动识别后还是显示识别不到板卡{:soso_e134:}
把两根线调换位置也是不行，不知道该怎么办了。
