VGA ISP转接线介绍

shirleyhuang · 发表于: 2019-8-9 10:44:45

转接线用于连接RT809系列编程器与待测/修主板的相关接口，完成查看串口打印信息及命令操作、在线读写程序（普通电视、非网络电视）、读写引导程序（网络电视）等功能。
现在先了解一下RT809F/H编程器VGA ISP接口上RX TX的定义：

要想使用转接线，首先要清楚待修板卡的串口（RX、TX）在哪里，在信号源端口上吗？有专用接口？还是什么都没标？

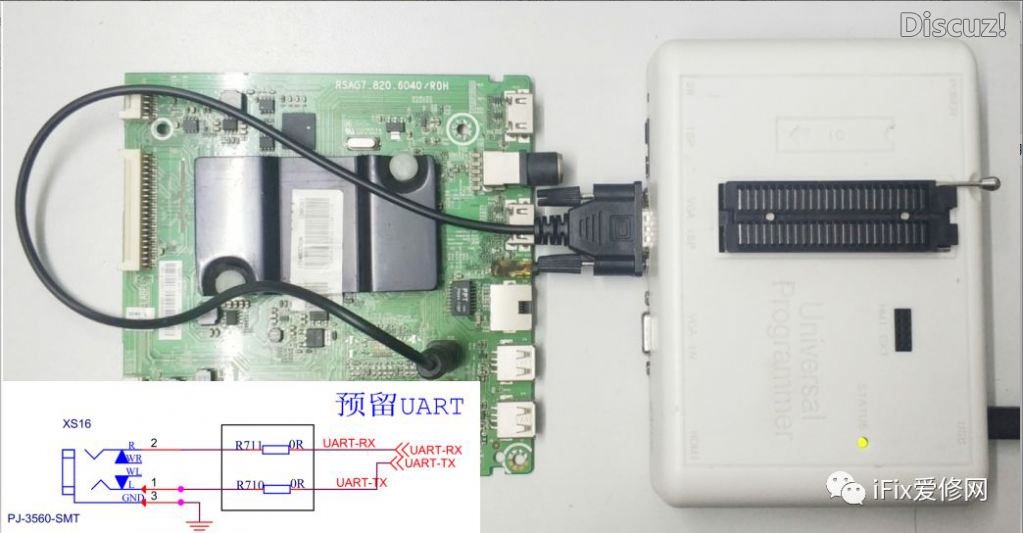

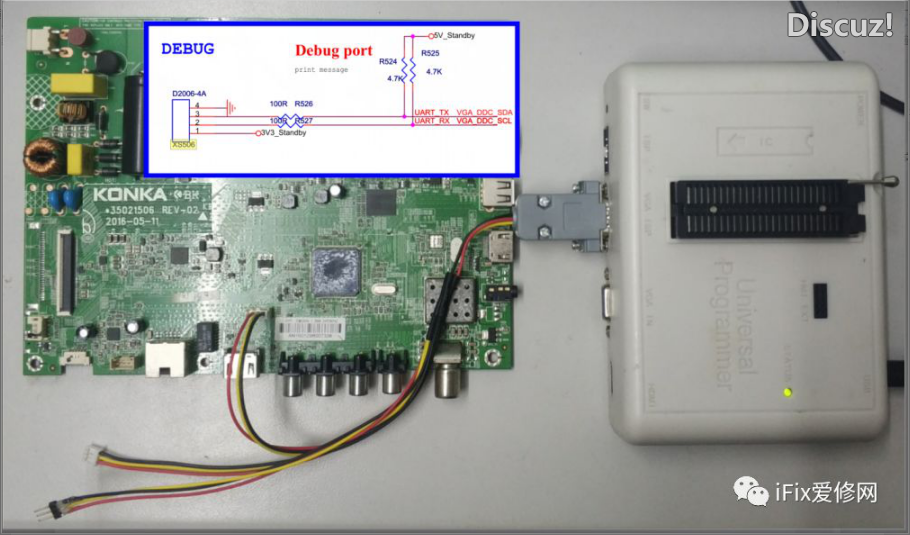

常见标识有：UART；DEBUG；RX、TX；RXD、TXD等，但是在某些板的信号源接口上有标识，却不一定在这里可用；另外某些板卡上有多个串口标识，也需注意区分。如果板卡的串口在VGA端口上的，直接使用编程器附带的VGA线（非普通VGA线，是定制全通线，屏蔽性能更好）连接至编程器的VGA ISP端口即可。
为了编程器可以与电脑可以顺利的联机，请注意连接顺序：
① 电脑与编程器连接，打开软件看到序列号方为连接成功；
② 编程器与待修/测板卡通过相应线进行连接；
③ 给主板进行通电。

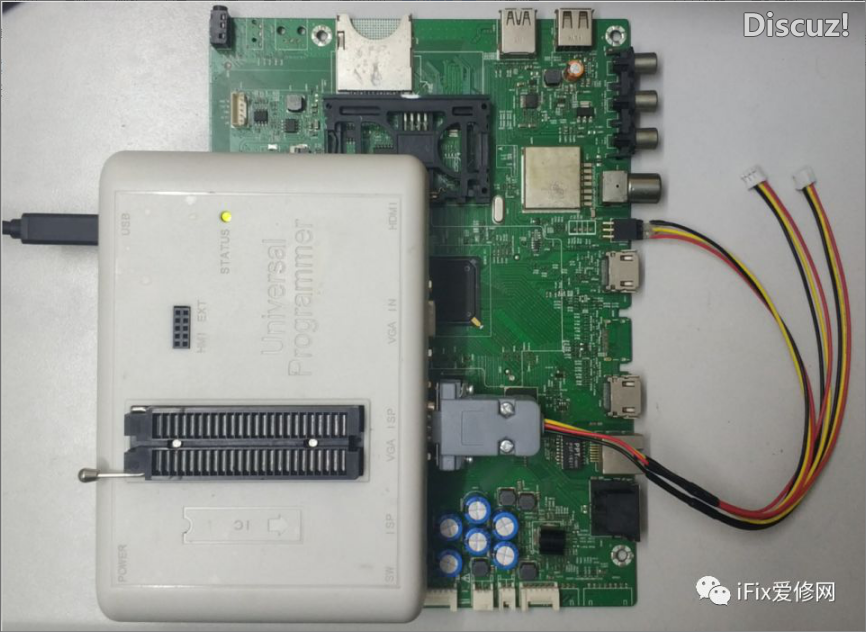

以下四种转接线非标配，需另购。

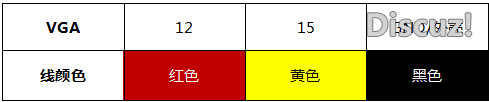

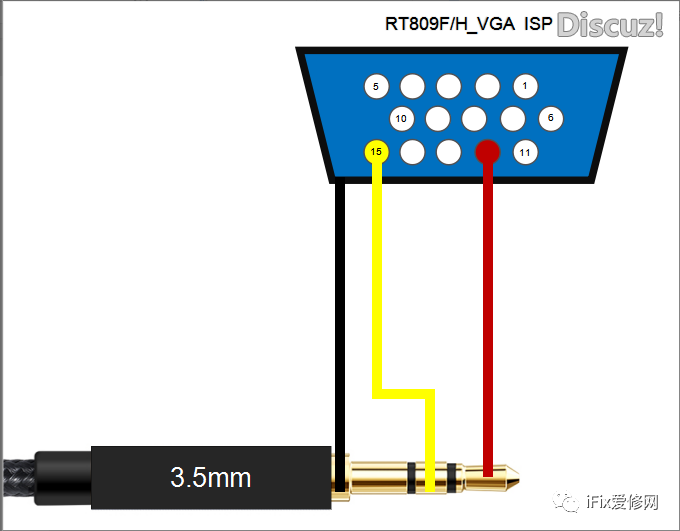

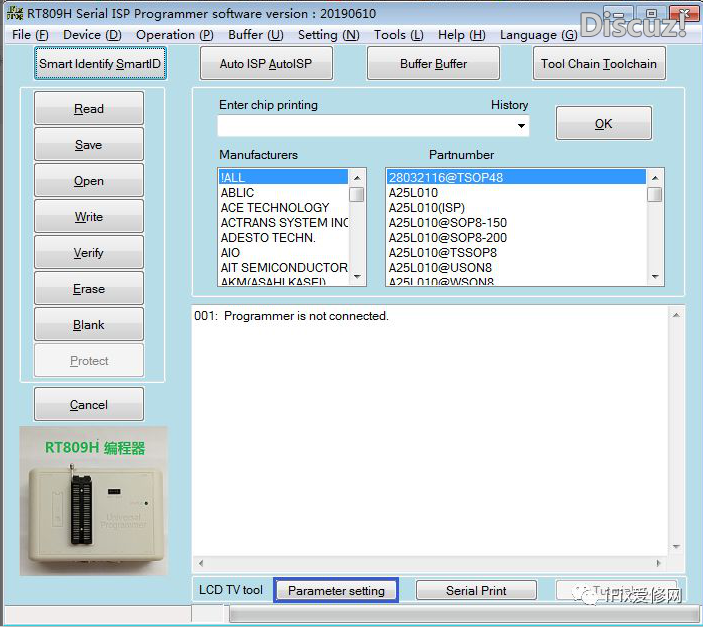

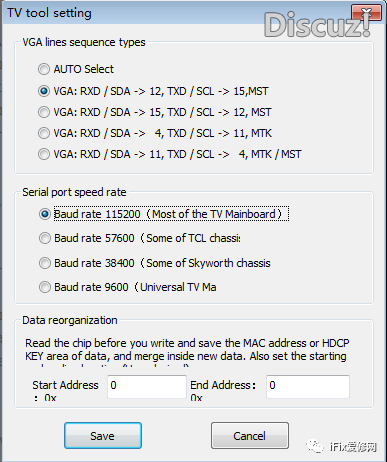

为了使用方便，转接线在批量制作时，VGA端口一侧选择使用12、15，这样在编程器软件界面上点“参数设置”时，选择下图蓝色框中的两个选项之一后保存，若一个不行，则选择另一个（相当于调换RX、TX线）保存后，继续其他操作。

注意：

AUTO Select：仅限串口信息一直跑不停的情况下，它才可以识别到；举例：主板上电，默认电视要待机，待机时，打印信息是会停滞的，而上电到待机这个过程时间极短，编程器上的四种线序切换是需要时间的，很可能还没遇上，打印信息已经停止了，而不能正确识别。
重点提示：使用转接线时，不要选择4、11的线序。

VGA转HDMI

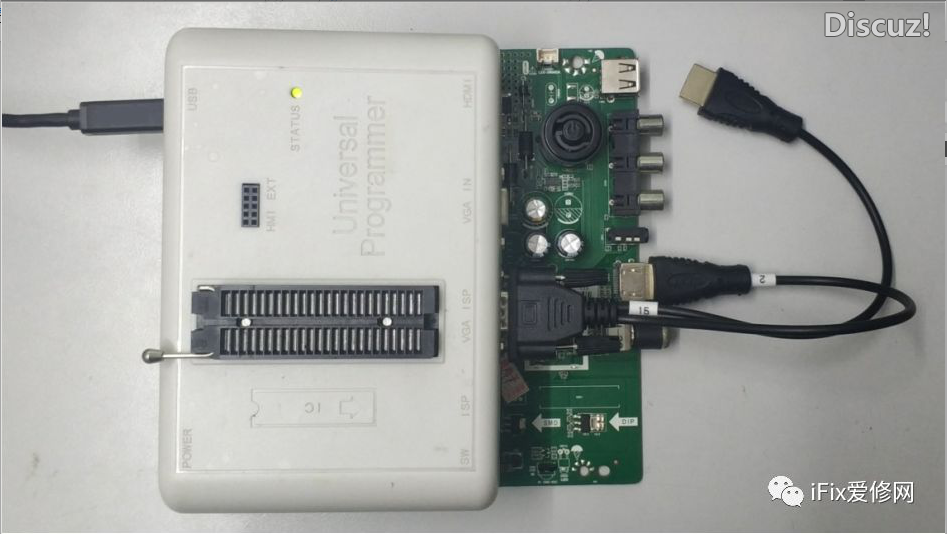

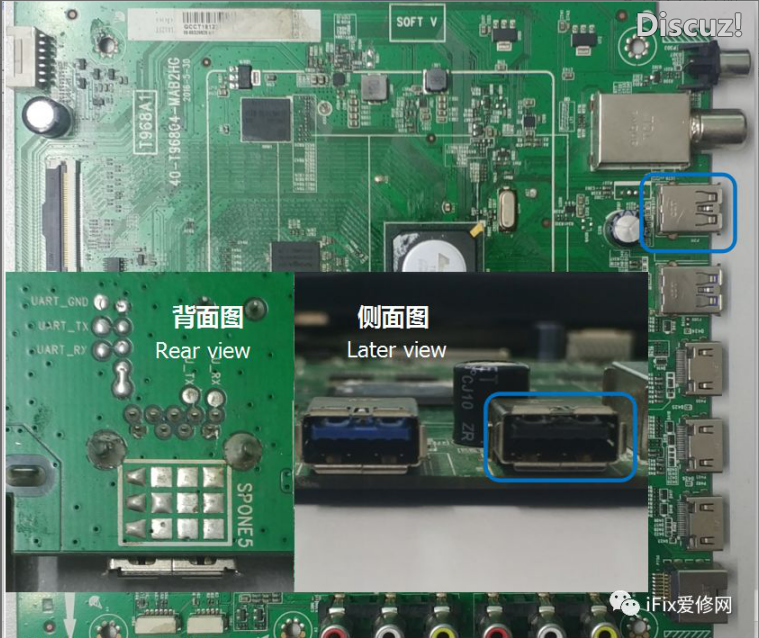

VGA线转HDMI A型线，分线标2和15：线标2表示使用线序2和14；线标15表示使用线序15和16；线材接法详见下图。
