这几天稍忙了点，没有及时更新，今天跟大家分享一个比较常见的故障案例，这个案例维修很简单，但是这个维修流程比较具有代表性，对老司机来说可能不算什么，但对新手有一定的指导意义。 电视型号：LE50AL88U31 主板板号：0091802888B V1.5 芯片方案：MSD6A628 故障现象：不开机 初测各路供电对地阻值基本正常，主板上电后在路测各路电压都在正常范围，连接编程器查看打印，打印信息如下：

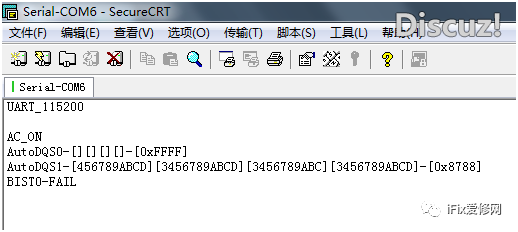

这个打印就是DDR初始化失败的一个打印，从打印信息上来看为BIST0失败，也就是说BIST0部位有故障。

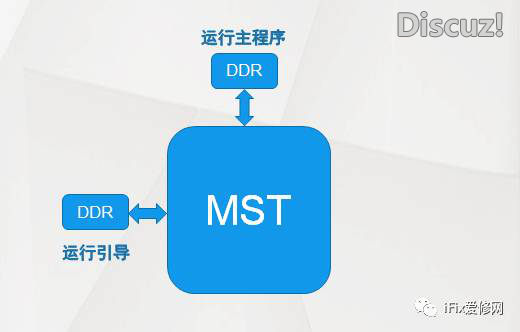

但是BIST0在哪呢？由于主程序和引导程序位于不同的偏移地址，只有了解引导程序和主程序偏移地址在哪，再看打印信息，故障点就很明白了。不同的芯片厂家，设计习惯都不大一样，Mstar芯片厂家引导偏移地址在主芯片左侧的DDR，主程序偏移地址在顶部的DDR。
由此可见，此故障点部位在主芯片的左侧DDR部分。

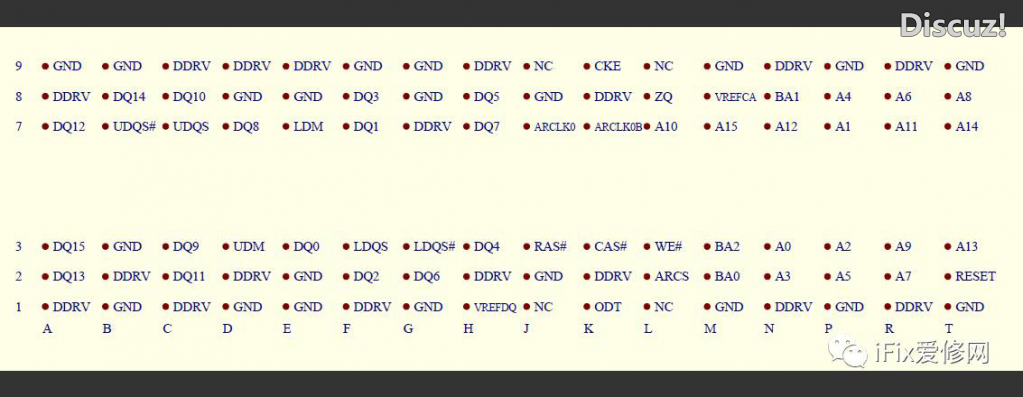

测量芯片左侧DDR供电1.5V，基准电压0.75正常，测量通讯也没发现问题，考虑到某些通讯在DDR底部，拆下DDR扫了一遍所有引脚，也没问题。
直接判断DDR自身损坏，更换后出现开机画面，但是一直在开机画面卡住了。
打印信息如下图。

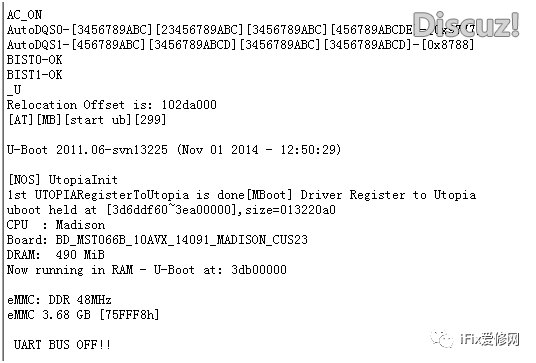

不开机的状况下看到这个打印是挺让人抓狂的，因为这是一个串口关闭的打印，这个打印基本无法分析故障原因，也不能进入控制台，不过我们可以利用RT809H的Mstar平台的串口打开功能，打开串口后就可以查看到完整打印了。 先按照点位图飞线焊接好，短接晶振。

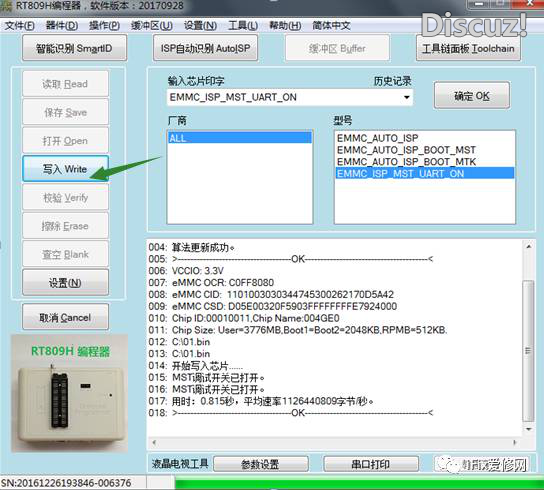

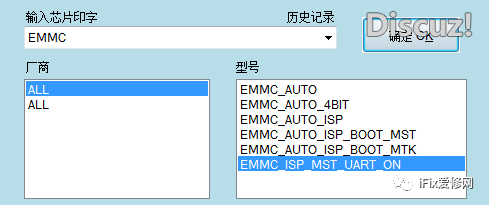

打开RT809H操作界面，印字框输入EMMC，选择EMMC_ISP_MST_UART_ON，如下图：
主板上电，点写入，瞬间打开串口。

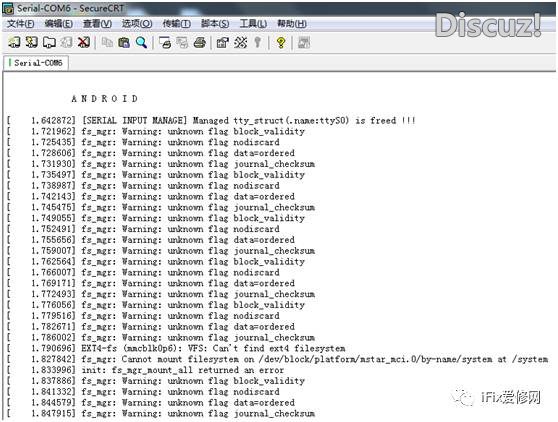

再次查看打印信息如下：

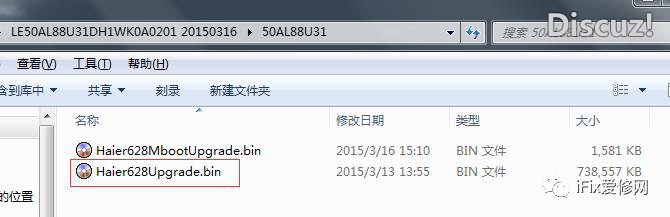

打印到这就停了，从打印信息来看，主程序运行错误，软件自身和硬件都有可能，当然是先软后硬，找到厂家U盘升级包，容量大的文件放入U盘根目录，插入主板USB口。

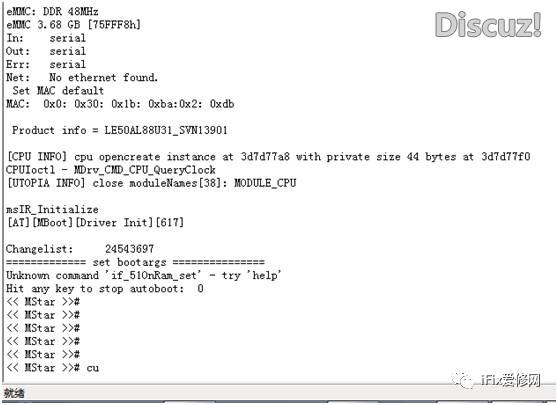

重新上电，按住回车键不松进入控制台，在控制台下输入“cu”后回车。

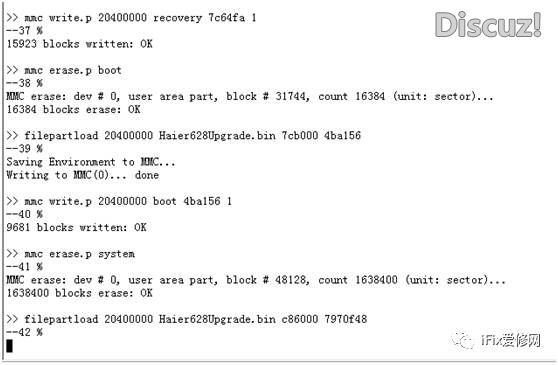

开始自动识别U盘升级文件，开始升级。

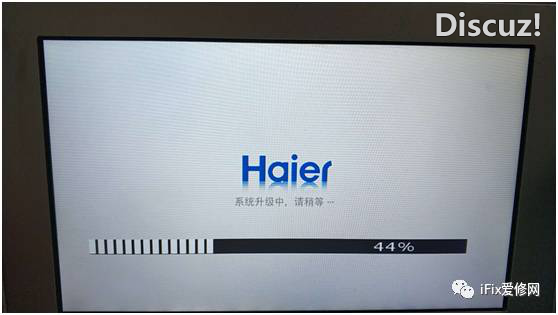

这时候升级画面如下图：

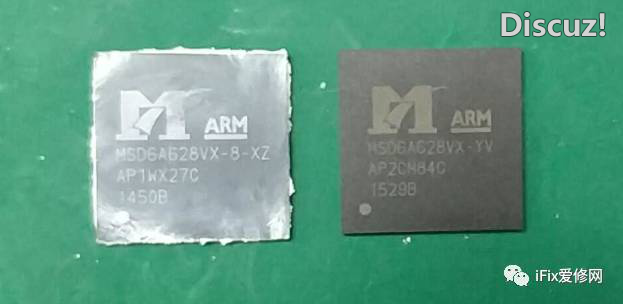

可惜，升级完后故障现象不变，抓狂了没有？其实对于维修工程师来说，这种情况经常遇到的，现在这种情况就要考虑硬件了，剩下的故障点也就主芯片本身和主芯片顶部DDR，手摸主芯片温度相当高，果断代换主芯片。 由于没有原型号，找了一个相同类型的代换，因为MSD6A628的芯片分外挂DDR和内置DDR，内置DDR有一个特殊后缀标识“VXM”，现在的芯片是外挂DDR，代换芯片如下图，左边原型号，右边为代换型号。
更换后，主板上电，完美开机，故障排除。
回头总结这次维修，其实就是主芯片和DDR同时损坏，不算多见，整个维修过程接近一小时，但是遇到一板多故障时，思路不能乱，按着节奏来，总会修出来。 当然也就顺手就备份了软件，公众号内回复：海尔628，下载RT809H备份软件。
