809F在线读写RDA8051_RDA8053液晶驱动板详细教程

zhangmintao2008 · 发表于: 2017-10-22 17:09:36

用809F编程器在线读取和写入RDA8501 芯片驱动板详细教程
RDA8501、RDA8053等芯片多用于通用液晶驱动板，出货量很大，希望此教程对大家有帮助。

1：编程器 809F

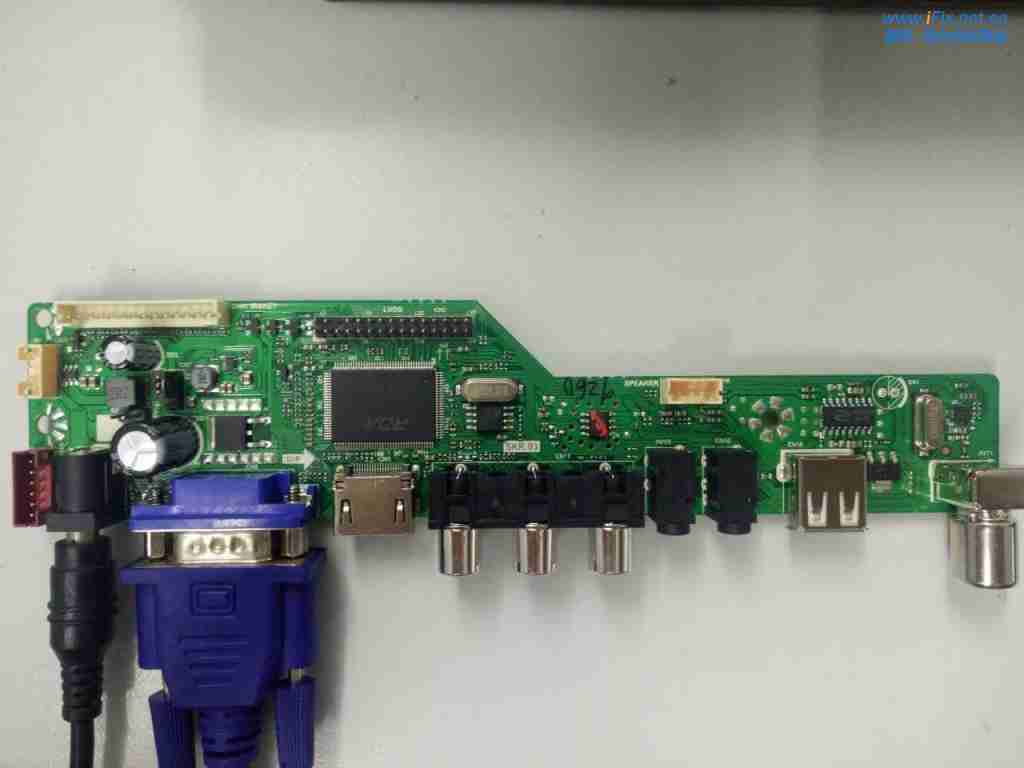

2: 液晶板乐华SKR.03 主芯片 RDA8501

3：软件版本 20170928

操作步骤：

一：连接好编程器，打开软件，用原装VGA线将编程器的VGA ISP和液晶主板的VGA口接好；

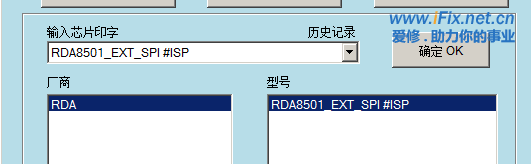

二：打开软件，输入 RDA8501_EXT_SPI#SIP ,点击旁边的确定OK

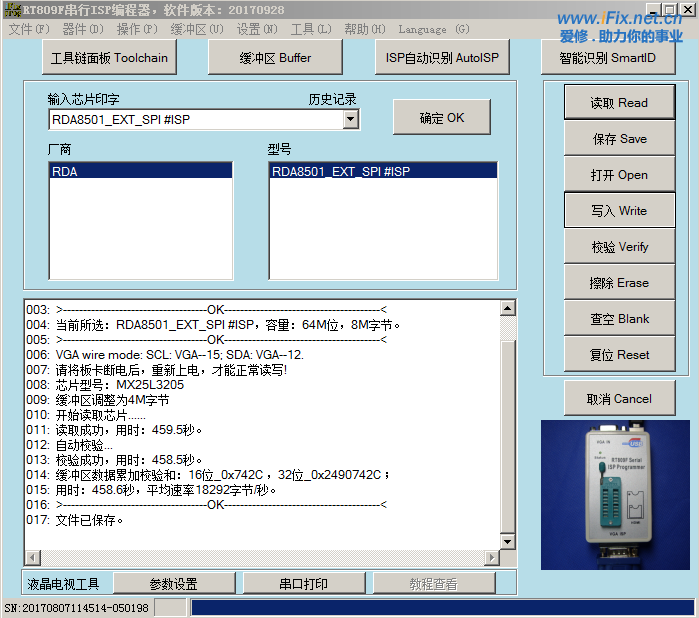

三：如果要读取数据，可以点击读取图标，等待1秒钟后3秒钟内给主板上电，编程器开始扑捉芯片发出的信号，连接正常后开始读取（非常重要的一步）

读取完毕后会自动校验

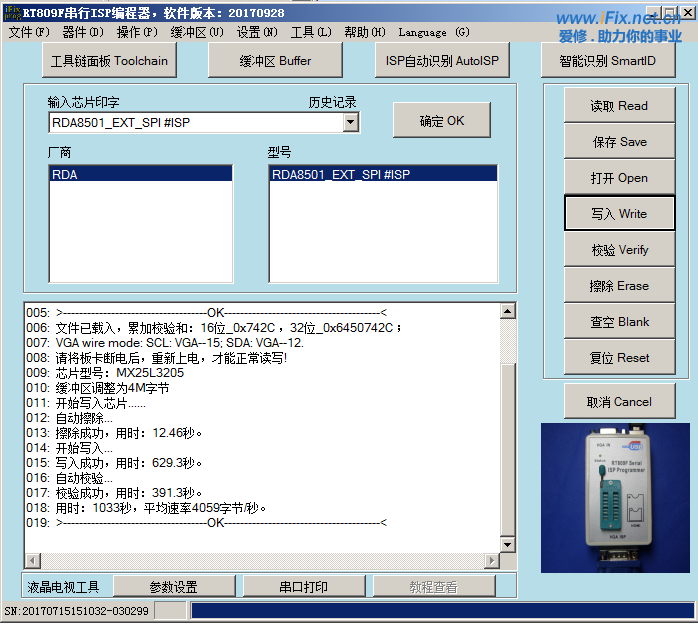

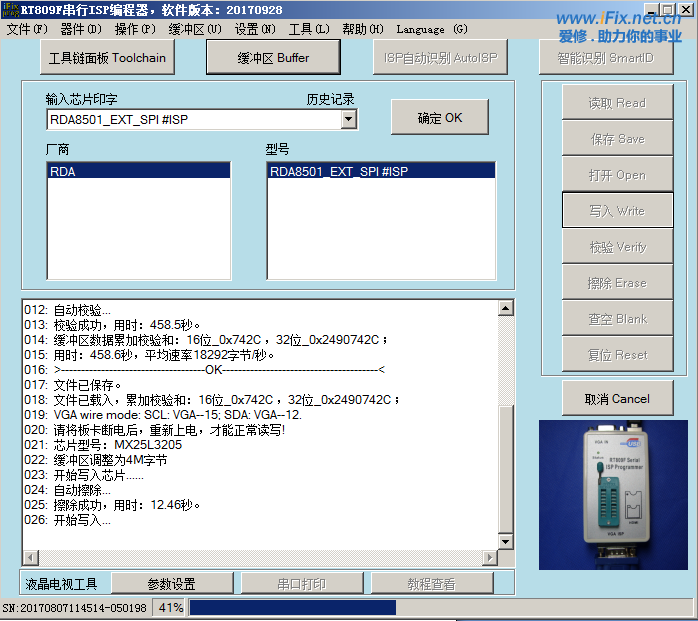

四：如果要写入数据，先加载数据到软件里面，然后点击写入，1秒后3秒内给主板上电，编程器扑捉到主芯片发出的信号，联机正常后开始写入数据（重要的一步）

写入完毕后会自动校验

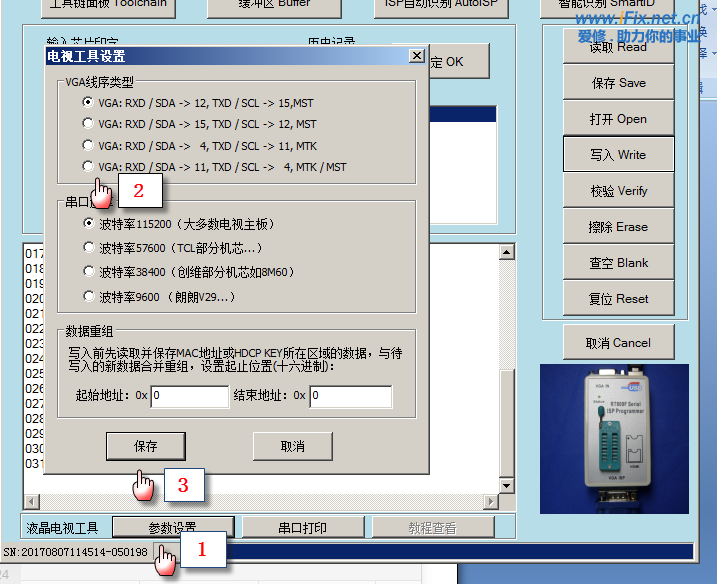

五：如果按照上述方法还是无法联机刷写，那有可能是VGA线序不对，需要手动调整，（我这块板子的线序是第一种）

调整方法如下图所示：

如果这样还是不能刷写，原因是：

1：检查VGA线的4针 11 针 12针 15针 是否断线

2：检查液晶主板的硬件工作是否
