上一节iFix君跟大家聊到离线座烧录方式,指定地址烧录功能是不是很实用?其实不管是在线还是离线都有指定地址烧录功能,这个功能不仅仅是烧录引导,还有很多用途,我们一起来开发它吧!比如iFix君在应用中发现指定地址擦除功能就非常好用。
        例如MST串口关闭的主板,我们从打印上能看到的信息并不多,我们先来看看下面这段打印。

UART_115200

AC_ON
BIST0-OK
BIST1-OK
_U
Relocation Offset is: 01200000
[AT][MB][start ub][398]

U-Boot 2011.06-00003-g280119f-dirty (Apr 12 2017 - 10:34:54)  MBOT-1106.0.10.1340012

msIR_Initialize
Function = SYSOpen, Line = 810, current resource pri_shm content is: 0
Function = SYSOpen, Line = 829, [SYS INFO] OPEN INSTANCE...
create instance at 2B6AE898 with private size 108 bytes at 2B6AE8E0

[MIU INFO] miu opencreate instance at 2B6AE950 with private size 80 bytes at 2B6AE998
create instance at 2B6AE9F0 with private size 48 bytes at 2B6AEA38

uboot held at [2B3DDF60~2CD00000],size=019220A0
CPU  : Monet
Board: BD_MST087B_E42_MONET
DRAM:  205 MiB
Now running in RAM - U-Boot at: 2BE00000

eMMC: HS200 200MHz
eMMC 3.68 GB [75FFF8h]

UART BUS OFF!!

        这一段就是看尚C32KD110电视高安638主板串口关闭后的打印,在实际维修中,最常见的故障莫过于卡在开机画面,俗称卡logo,从卡logo的故障现象来说,主要也分为软件故障(软件自身出错)和硬件故障(软件运行环境),串口关闭后我们就看不到完整的打印,也就看不到故障点在哪。当然,维修中我们通常也会先易后难,先升级软件,升级软件不能排除故障后,再去维修硬件!
        串口关闭后想升级主程序怎么办?因为串口关闭后就不能进入控制台了,也就没办法执行升级命令,MStar单EMMC串口开关的标志位,通常在600000-7FFFFF之间,知道这个位置,我们就可以读出来修改它,当然,读出来修改再写进去太麻烦,我们只是为了升级软件嘛!智能电视主板维修教程分享-重大新功能推送(一)文中说到:厂家mboot存放于boot1区和EMMC的user区200000-3FFFFF地址段,那么我们就可以把400000-最后的地址段数据全部擦除掉,这样一来串口标志位也就被我们擦掉,就可以进入控制台升级了!有的小伙伴会问,串口标志位在600000-7FFFFF之间,我只擦这一段行不行,行!只要你高兴,想擦多少擦多少!!
        我们都是实战派!还是具体来搞一搞吧!!
        先在公众号内回复0926更新最新升级包(非常重要),更新后才能玩

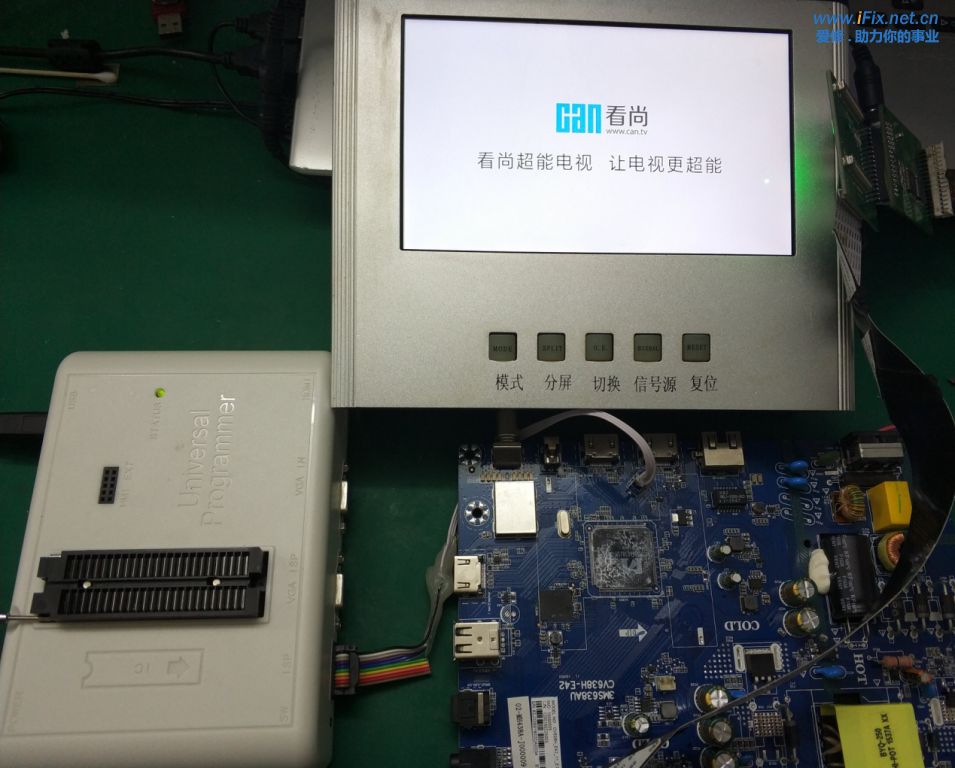

        电视型号:看尚C32KD110;
        故障现象:开机卡logo,不能启动主界面;
        主板板号:CV638H-E42;

1、找到CMD、CLK、D0这三个点,用iFix官方销售的ISP彩线分别焊接好CMD(紫色)、CLK(白色)、D0(绿色)、地(黑色)这四个点,断开CLK通讯,然后插入RT809H编程器ISP口;

2、打开RT809H操作界面,在输入芯片印字框内输入EMMC,下方右侧小框会弹出跟EMMC相关的小类,选EMMC_AUTO_ISP;

3、点左侧设置,弹出来的小框里,区域设置选择,选user;右边的地址选择初始地址填4,结束地址填4000;

4、板卡上电,点擦除,3FFFFF之后的所有数据都被擦掉;

擦除后的打印如下:
UART_115200

AC_ON
BIST0-OK
BIST1-OK
_U
Relocation Offset is: 01200000
[AT][MB][start ub][385]

U-Boot 2011.06-00003-g280119f-dirty (Apr 12 2017 - 10:34:54)  MBOT-1106.0.10.1340012


msIR_Initialize
Function = SYSOpen, Line = 810, current resource pri_shm content is: 0
Function = SYSOpen, Line = 829, [SYS INFO] OPEN INSTANCE...
create instance at 2B6AE898 with private size 108 bytes at 2B6AE8E0

[MIU INFO] miu opencreate instance at 2B6AE950 with private size 80 bytes at 2B6AE998
create instance at 2B6AE9F0 with private size 48 bytes at 2B6AEA38

uboot held at [2B3DDF60~2CD00000],size=019220A0
CPU  : Monet
Board: BD_MST087B_E42_MONET
DRAM:  205 MiB
Now running in RAM - U-Boot at: 2BE00000

eMMC: HS200 200MHz
eMMC 3.68 GB [75FFF8h]
In:    serial
Out:   serial
Err:   serial
Net:   No ethernet found.
Set MAC default
MAC:  0x0: 0x30: 0x1B: 0xBA:0x2: 0xDB
#######################################################################
#######################################################################
[AT][MBoot][Driver Init][506]

<env reload for CHECK_IF_MBOOT_DEFAULT_ENV>
mmc change mount : system
Failed to mount ext2 filesystem...
** Bad ext4 partition or disk - mmc 0:8 **
[ERROR] loadscript:757: No enough buffer or path fail(/etc/set_env) :
[src/MsUtility.c] [loadscript]
USAGE example: project_id_set 0x0000
MPOOL size : 0x200000
[ERROR] CheckSignature:1430: ********************************
[ERROR] CheckSignature:1431:  !!SecureInfo ID compare fail
[ERROR] CheckSignature:1432:  Please do sw upgrade
[ERROR] CheckSignature:1433: ********************************
[ERROR] LoadSignature:1240: Check signature fail
Check USB port[0]:
[USB] usb_lowlevel_init++
[USB] USB EHCI LIB VER: 2014.06.09
[USB] Port 0 is Enabled
[USB] TV_usb_init (UTMI Init) ++
[USB] UTMI Base 1F207500
[USB] UHC Base 1F204800
[USB] USBC Base 1F200E00
[USB] BC Base 1F246C00
[USB] config miu select [70] [B8] [FF] ][FF]
[USB] TV_usb_init--
[USB] Usb_host_Init++
[USB] No USB is connecting
[USB] USB init failed
[USB] usb_lowlevel_init--
Error, couldn't init Lowlevel part
Check USB port[1]:
[USB] usb_lowlevel_init++
[USB] USB EHCI LIB VER: 2014.06.09
[USB] Port 1 is Enabled
[USB] TV_usb_init (UTMI Init) ++
[USB] UTMI Base 1F207400
[USB] UHC Base 1F201A00
[USB] USBC Base 1F200F00
[USB] BC Base 1F246C40
[USB] config miu select [70] [B8] [FF] ][FF]
[USB] TV_usb_init--
[USB] Usb_host_Init++
[USB] No USB is connecting
[USB] USB init failed
[USB] usb_lowlevel_init--
Error, couldn't init Lowlevel part
Check USB port[2]:
[USB] usb_lowlevel_init++
[USB] USB EHCI LIB VER: 2014.06.09
[USB] Port 2 is Enabled
[USB] TV_usb_init (UTMI Init) ++
[USB] UTMI Base 1F207200
[USB] UHC Base 1F227200
[USB] USBC Base 1F227000
[USB] BC Base 1F246C80
[USB] config miu select [70] [B8] [FF] ][FF]
[USB] TV_usb_init--
[USB] Usb_host_Init++
[USB] Async base addr: 0xCC92A80
[USB] Reg 0x28: 0x2A80 0xCC9
[USB] disable run
[USB] Host Speed:2
[USB] Host type:2
[USB] enable aynch
[USB] Usb_host_Init--
[USB] usb_lowlevel_init--
scanning bus for devices... [USB] control1 max:40

[USB] interface[0] conf:1 value FF:
1 USB Device(s) found
       scanning bus for storage devices... 0 Storage Device(s) found
Check USB port[3]:
[USB] usb_lowlevel_init++
[USB] USB EHCI LIB VER: 2014.06.09
[USB] Port 3 is Enabled
[USB] TV_usb_init (UTMI Init) ++
[USB] UTMI Base        0
[USB] UHC Base        0
[USB] USBC Base        0
[USB] BC Base        0
[USB] config miu select [70] [B8] [FF] ][FF]
[USB] TV_usb_init--
[USB] Usb_host_Init++
[USB] No USB is connecting
[USB] USB init failed
[USB] usb_lowlevel_init--
Error, couldn't init Lowlevel part
FAIL : can not init usb!!
WDT is not Enable !!!setenv WDT_ENABLE 1 to enable it.
jump_to_console start!!
<< MStar >>#

        通过上面这段打印信息,可以看出,串口已经被打开,由于内核被擦掉,开机自动检测升级文件,这时候我们只要插入含厂家升级软件的U盘,在控制台下输入cu或重启就会开始升级。

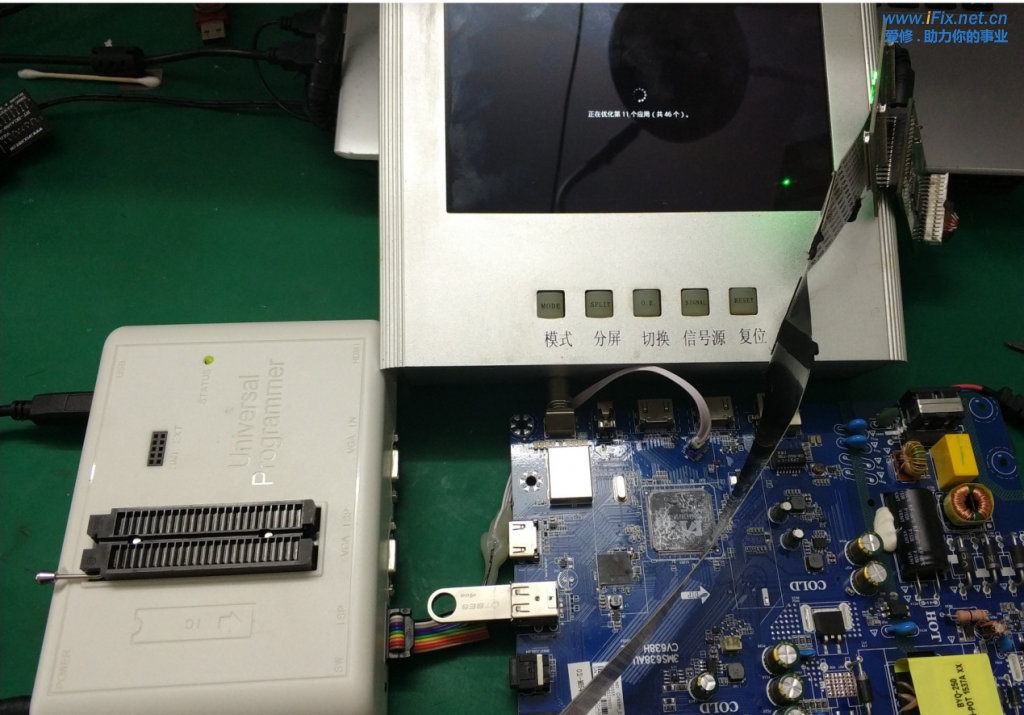

        升级过程如下:


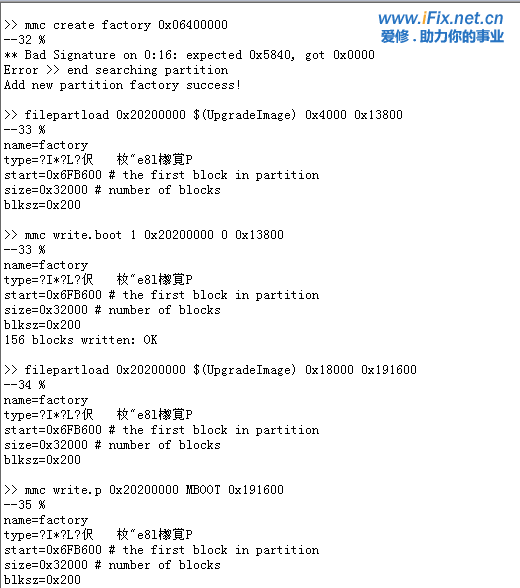

升级中。。。

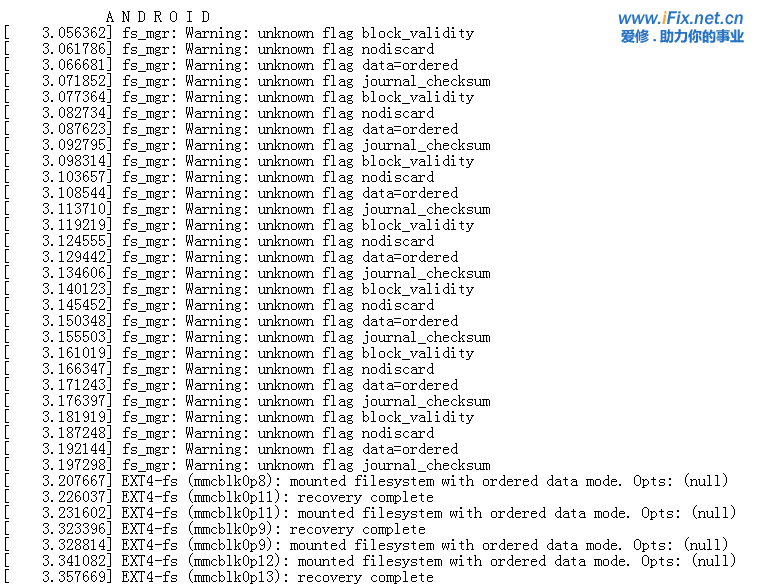

启动中。。。

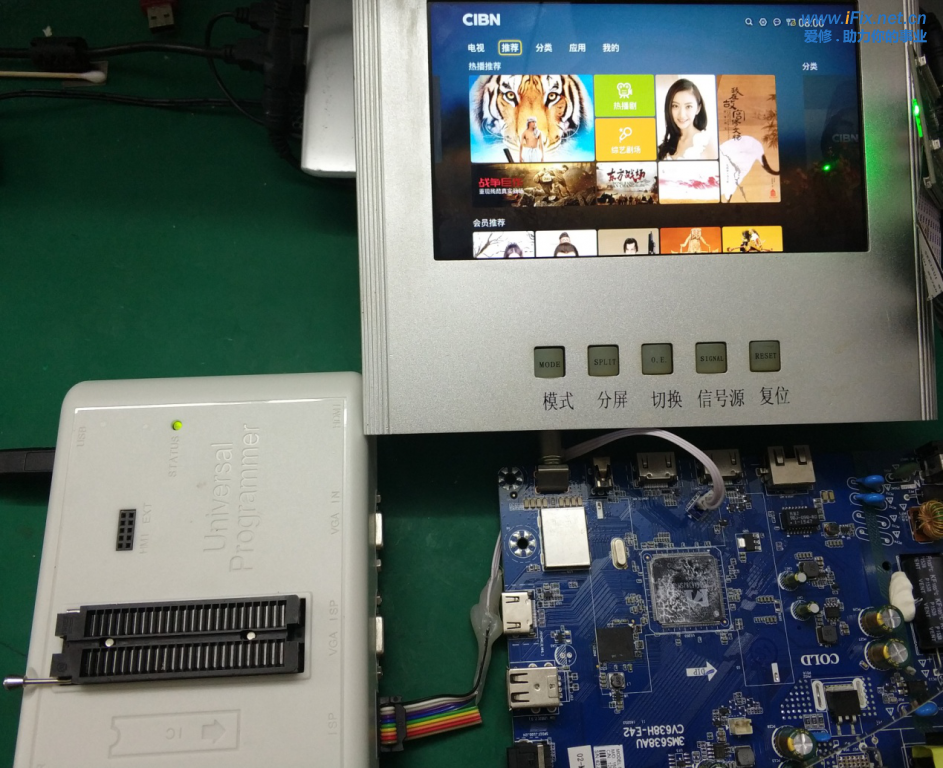

        启动完成,软件升级成功修复主板。

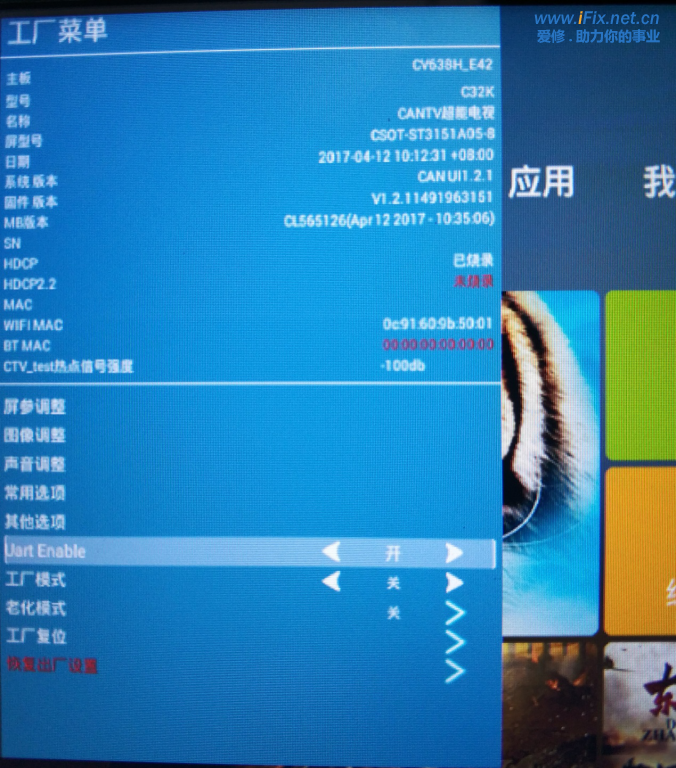

        按遥控器信号源+2580可以进入工厂模式,工厂模式里有一个Uart Enable为串口调试开关,调节遥控器左右键可以选择打开或关闭;

        如果选择为开,重新上电即可查看到完成的打印信息!

        看了以上玩法,以后还会为串口关闭而发愁吗?RT809H功能实在太多,让我们一起来开发并使用这些功能,一起总结分享更多的维修技巧,造福维修行业吧!今天的这个小经验有用吗?由于篇幅原因,下节接着为大家介绍新功能玩法!
