在智能 电视主板芯片方案应用中，MStar方案的主板在市场中占领着绝对的数量，国内主流厂家及新兴厂家（乐视、小米、CANTV、微鲸、PPTV、暴风等）均对MStar芯片方案大量应用，可见MStar芯片方案在未来的一段时间里，仍然是智能电视主板的主流方案； 也由于MStar新方案主板加密手段层出不穷，给维修工程师设置了很多坑道，在电视机主板视频教程分享（长虹ZLS58机芯高安638方案）和电视机主板视频教程分享（长虹ZLS58机芯高安638方案）文中聊到维修中的难点，例如MSD6A918、MSD6A928方案，更换主芯片引起的芯片ID发生变化，需要重新写入mboot来绑定ID；MSD6A638、MSD6A828、MSD6A938更换主芯片引起的芯片ID发生变化需要重新升级主程序来绑定芯片ID，MSD6A838更换主芯片引起的芯片ID发生变化需要重新写入mboot和主程序来重新绑定芯片ID。由于厂家对技术资料的封锁，维修工程师对芯片方案特性的不了解，造成维修中出现大量失误。 iFix技术团队，多数来自于维修一线，每天跟各类芯片方案打交道，针对各类芯片方案特性烂熟于心，对维修行业有着深厚的情怀。iFix技术团队的目标是为整个维修行业提供最简单易行的维修方案，我们一直在努力！ 从小伙伴们大量反馈的诉求，更多的是希望解决MStar方案的引导写入问题，因为只要解决了引导写入问题，上述的一切难点都变得不再是难点，但是MStar提供的各类mboot烧录平台多的让人抓狂，基本一个芯片型号对应一个烧录平台，其繁琐的操作过程，令老司机都不胜唏嘘，并且平台工具兼容性问题，对Windows操作系统和维修工程师更有苛刻的要求，这也是iFix技术团队增加此功能的目的！市面上的能绕过厂家解密去解决引导写入问题的编程器，可以自傲的说，只有RT809H，绝无仅有！我们集合了MStar所有方案，经过几天紧张忙碌的测试，RT809H直写厂家引导的伟大功能正式面世！

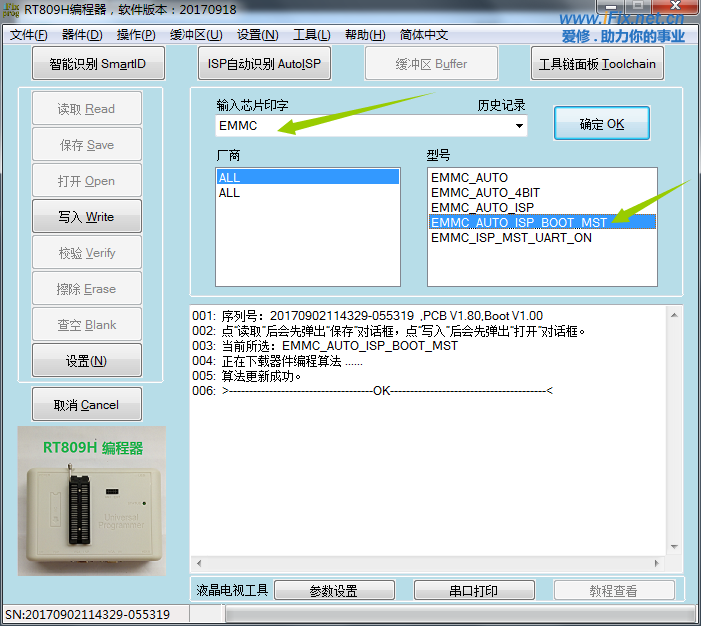

操作方法也很简单，在输入芯片印字的框内输入EMMC字样，在右侧型号框就会弹出跟EMMC相关的几个小类，双击EMMC_AUTO_ISP_BOOT_MST选项，就会自动下载编程算法，其他操作跟之前的EMMC_AUTO_ISP操作方法一样，区别在于只写入mboot。 在开始介绍这个功能之前，iFix君再啰嗦两句MStar的Mboot结构组成，在MStar单EMMC方案里，MBOOT分别存放在boot1区和user区的0x200000-0x3FFFFF地址段，boot2区大多数为空，如果boot2区有内容的话，那是MStar魔法钥匙，目前只有在最新的MST838方案被发现，我们先看一下厂家提供的mboot，如下图：

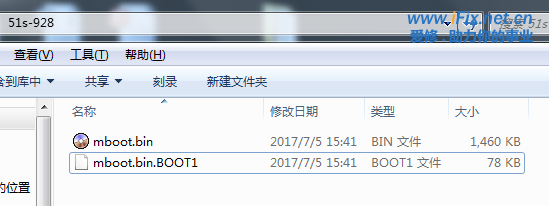

上图为乐视928方案厂家提供的mboot文件，在MStar方案里，mboot文件基本都为这个格式，在实际烧录中rom_emmc_boot.bin文件需要写入EMMC的boot1区，mboot.bin需要写入EMMC的user区0x200000-0x3FFFFF地址段。 在MSD6A918、MSD6A928方案，前面说到更换主芯片引起的芯片ID变化，需要写入mboot来重新绑定芯片ID，那么我们就只需要直接写入mboot.bin就可以了。但是如果是更换EMMC芯片，那么就需要rom_emmc_boot.bin和mboot.bin都写入。 如果需要对boot1区进行写入，那么就需要更改文件名为编程器能识别的后缀名，也就是改为rom_emmc_boot.bin.BOOT1；

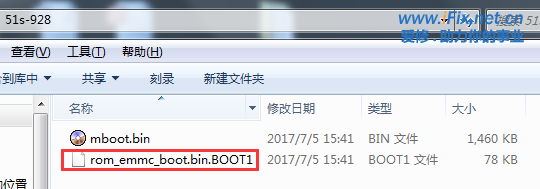

上图为乐视928方案厂家提供的mboot文件，在MStar方案里，mboot文件基本都为这个格式，在实际烧录中rom_emmc_boot.bin文件需要写入EMMC的boot1区，mboot.bin需要写入EMMC的user区0x200000-0x3FFFFF地址段。 在MSD6A918、MSD6A928方案，前面说到更换主芯片引起的芯片ID变化，需要写入mboot来重新绑定芯片ID，那么我们就只需要直接写入mboot.bin就可以了。但是如果是更换EMMC芯片，那么就需要rom_emmc_boot.bin和mboot.bin都写入。 如果需要对boot1区进行写入，那么就需要更改文件名为编程器能识别的后缀名，也就是改为rom_emmc_boot.bin.BOOT1；
如果需要boot1和user区同时写入，有 两种方法： 1、rom_emmc_boot.bin.BOOT1和mboot.bin分别写入一次，也就是需要写两次； 2、把boot1区文件名与user区文件名改为一样，写入时，只需点其中一个会自动写入两个文件； 介绍了这么多，没有实际应用，始终都体现不了优越感，俗话说，读万卷书不如行万里路，我们都是实战派！！下面我们就以乐视X3-65（928）方案的实例来做一个操作说明！ 故障现象：不开机，测量为待机3.3V对地短路，手摸MSD6A928芯片严重发烫，判断为主芯片损坏，更换主芯片后开机可以看到打印，但不能二次开机。打印信息如下： UART_115200 AC_ON BIST0-OK BIST1-OK _U Relocation Offset is: 1bf00000 [AT][MB][start ub][873] U-Boot 2011.06-00000-g39fbebe-dirty (Jan 11 2017 - 21:14:43) [35m[NOS] UtopiaInit[m 1st UTOPIARegisterToUtopia is done[35m[MBoot] Driver Register to Utopia[mAC on uboot held at [3c0ddf60~3e000000] CPU : Napoli Board: BD_MST051D_20ANV_NAPOLI DRAM: 480 MiB Now running in RAM - U-Boot at: 3d100000 eMMC: HS200 200MHz eMMC 14.55 GB [1D1EFF8h] UART BUS OFF!!
这是一段串口关闭的打印，能看到的信息不多，但是有经验的小伙伴看到这个串口关闭的打印，基本可以判断此打印不能待机，正常的打印会在这段打印信息后面有Power Down。 不能待机的原因，前面也有说明，主要原因就是需要重新绑定ID，如果在串口打开的状态下，可以看到芯片ID识别错误的信息，那么我们就写入厂家引导重新绑定芯片ID。 按照点位图焊接好iFix官方销售的ISP彩线；

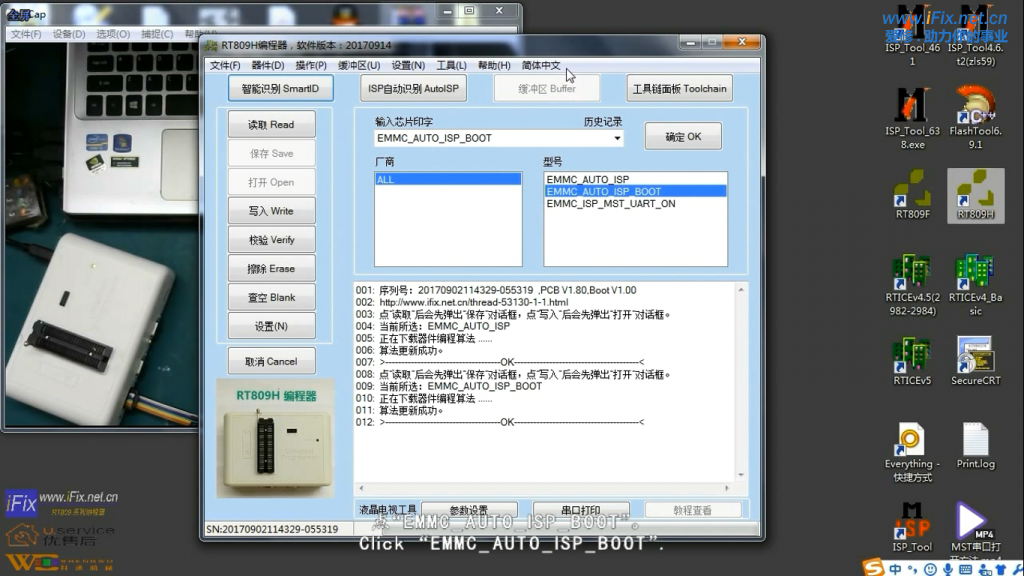

选择EMMC_AUTO_ISP_BOOT_MST功能；
点写入，在弹出来的路径框里选择厂家mboot文件，双击打开；

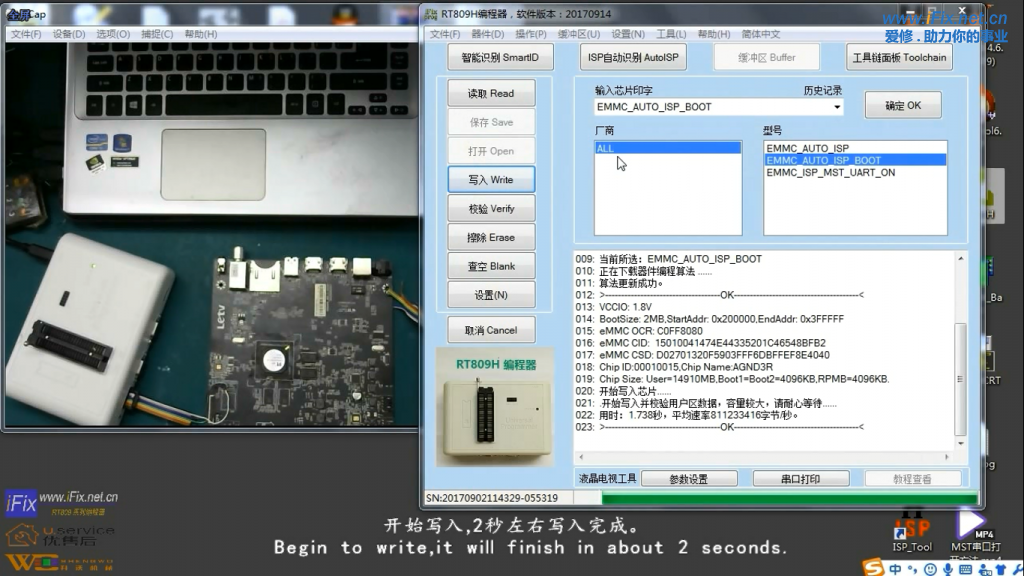

开始自动写入，大约2秒左右写入完成；
焊下ISP彩线后，连接串口打印，便于监控打印信息；
通电后看到待机的打印信息，是不是看到的信息与前面故障时不同？
二次开机后，主板所有功能正常，维修完成！
在此之前，由于大多数维修工程师乐视资料的缺乏，乐视主板维修的暴利一直掌握在极少数人手中！从现在开始，所谓的“保密资料”将会被iFix技术团队逐一解读，iFix技术团队将大量放送乐视资料及维修方法，造福维修行业，维修乐视主板不再难！ 公众号内回复928SP查看完整视频教程.
