RT809H SELFTEST 自检方法与故障检修

  [复制链接]
发表于: 2017-2-17 15:32:44
| 显示全部楼层 |阅读模式
RT809H软件的型号列表里,选择SELFTEST并点确定,软件的操作按钮有三个可用,“读取 Read”、“写入 Write”、“校验 Verify”

1、编程器不要接任何芯片和板卡,点击“读取”按钮,开始自检,显示“自检测试0通过”就是好的;

2、插上自检测试板1,VGA测试头插到VGA ISP接口,点击“写入”按钮,开始自检,显示“自检测试1通过”就是好的;

3、插上自检测试板2,点击“校验”按钮,开始自检,显示“自检测试2通过”就是好的;

如果三个自检任意一个没有通过,请截图并拍照发到群里或者论坛,寻求帮助,或者联系淘宝客服返修。


以上步骤可以检测的问题包括:

48路VCC/VPP/GND驱动开短路测试,上拉下拉电阻开短路测试,K开关状态,VPP保护电路,过流保护测试,48路IO接触电阻(从IO的限流电阻外侧到锁紧座,总电阻不超过10欧)

20MHz高频数据读写,HMI接口和VGA ISP接口开短路测试。而软件的设置菜单里,有“USB电压检测”功能,可以测试USB供电电压。

以上测试基本涵盖了RT809H所有应用需要使用的功能。

2个自检测试板可以自制或者购买套件,自检测试板1没有元器件只有排针,自检测试板2有24个160欧0603的贴片电阻和排针。
VGA测试头需要另外准备一个VGA头,短接4-11脚和12-15脚。

RT809H自检测试板V1.0-含自检测试方法.rar (9.33 MB, 下载次数: 22552)
回复

使用道具 举报

发表于: 2017-2-17 17:00:25
| 显示全部楼层
以后多加注意了,谢谢提醒!
回复 支持 反对

使用道具 举报

发表于: 2017-2-17 19:28:14
| 显示全部楼层
多加注意了,谢谢提醒!
回复 支持 反对

使用道具 举报

发表于: 2017-2-18 06:11:38
| 显示全部楼层
很好,我在考虑更换H,谢谢
回复 支持 反对

使用道具 举报

发表于: 2017-2-18 14:38:16
| 显示全部楼层

多加注意了,谢谢提醒!
回复 支持 反对

使用道具 举报

发表于: 2017-2-19 10:50:31
| 显示全部楼层
多加注意了,谢谢提醒!
回复 支持 反对

使用道具 举报

发表于: 2017-2-19 10:57:55
| 显示全部楼层
以后多加注意了,谢谢提醒!
回复 支持 反对

使用道具 举报

发表于: 2017-11-2 20:44:48
| 显示全部楼层
谢谢楼主的分享,论坛有你更精彩!
回复 支持 反对

使用道具 举报

发表于: 2018-3-24 19:47:26
| 显示全部楼层

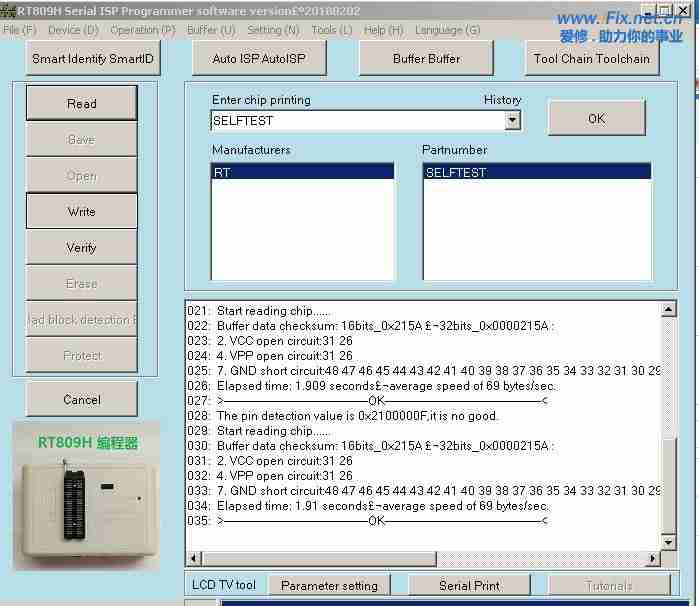

Hello. My RT809H has failed the selftest See attached screenshot. I removed the fets for pins 31,26 I have ordered new fets. But the test still shows all pins connected to Gnd I could not find any shorts and
I ask for help in where to check next. I'm Sorry I dont speak Chinese   Thankyou Jelly.


selftest errors.JPG

回复 支持 反对

使用道具 举报

发表于: 2018-3-25 07:59:08
| 显示全部楼层

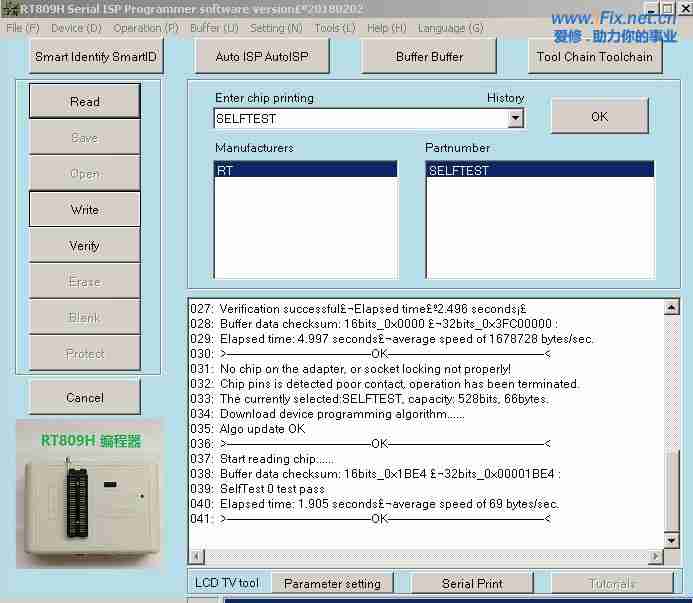

Success   Replacing the 2 fets has returned the programmer to working order.I have some fets on order for future trouble The software is intelligent   It said exactly which fets were faulty..Thanks to the Admin for supplying the Info on this page.





回复 支持 反对

使用道具 举报
