编程器：RT809F，软件版本：RT809F安装软件-130410版，加130722补丁。

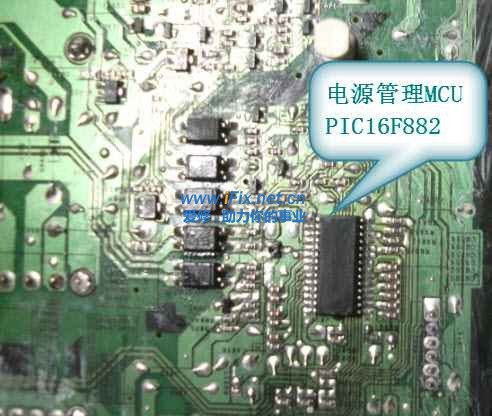

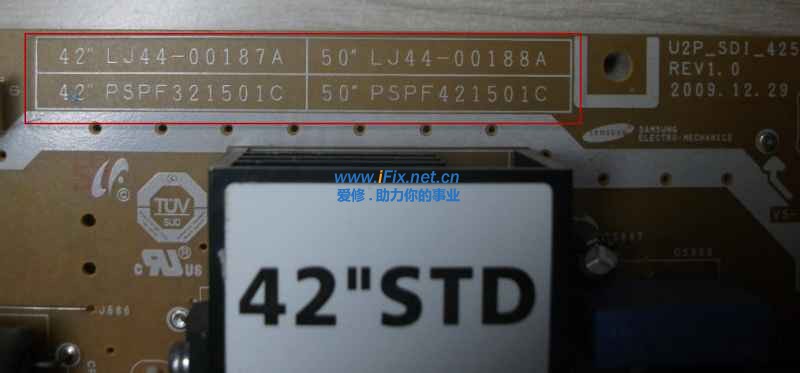

板号：长虹PT42638NHDX等离子电视电源板，板号：PSPF321501C，LJ44-00187A，MCU型号PIC16F882。还有长虹板号为PSPF421501C，LJ44-00188A，三星板号为BN44-00329A的电源板，也使用此MCU。
*****************************************************************************************************************************
★ PIC系列MCU广泛应用于平板电视的待机控制、电源管理电路，型号较多，低功耗、高性能。维修中会遇到5V供电电压过高导致PIC MCU
损坏（此MCU的VDD供电超过5.5V就会损坏），静电导致PIC MCU的IO口击穿等故障。维修时需要更换MCU，然后重新写入程序、数据。
★ 程序数据来源：1、售后提供的原厂程序、数据；2、自己读取的MCU程序、数据（前提是MCU没有被加密，读取后809F软件会自动提示是
否加密，如果数据是加密的，就不要写入了）；3、破解加密过的MCU得到的程序数据（视其价值和解密费用而定，看是否值得去做）；
★ 使用RT809F在线读写PIC系列MCU，需要另行购买或者按附图DIY一块ICSP接口板，配合809F使用。 ICSP接口共5根线，分别为VPP编程电压（12V ~ 13V）、VDD供电5V、GND、PGD数据信号、PGC时钟信号。

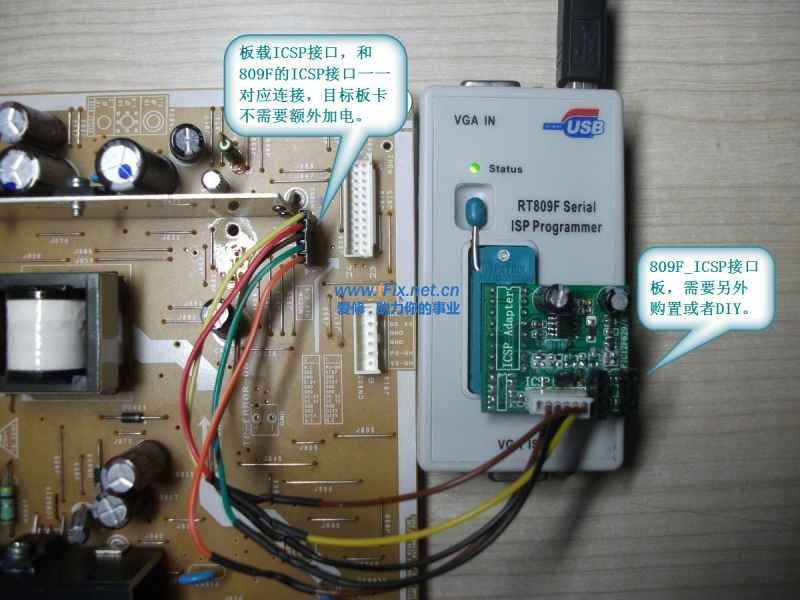

★ 用户需要查阅PIC相关型号MCU的引脚定义，并与ICSP接口一一对应连接。如果目标板上有ICSP接口，通常可以直接连接并在线读写。

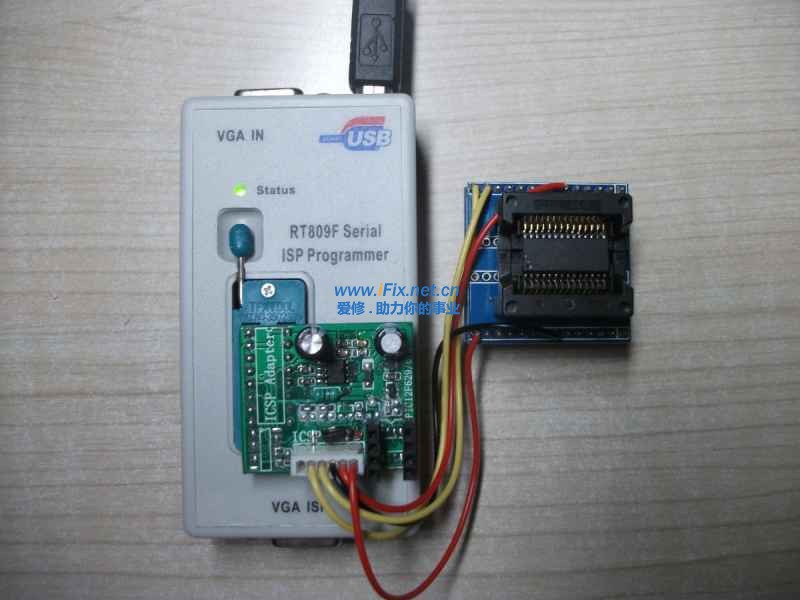

★ 以下情况请拆下PIC系列MCU，飞5根线到ICSP口读写： 1、 板卡上并未预留ICSP接口，并且VPP脚当作普通IO用，连接到了其他芯片； 2、 通过ICSP在线连接后，VPP电压被拉低，低于12V ；或者VDD电压被拉低，低于4.6V； 3、 通过ICSP在线读写出错时（因为PIC系列编程时序要求VDD和VPP均要受控，而部分板卡这两个脚外接电容过大，导致时序不符合
要求，拆下MCU、用转接座或者飞线读写就没有这个问题）。
★ PIC系列MCU内部存储空间分为Code Memory程序区、Data Memory数据区和Configuration Word / Calibration Word配置区，程序
区空白为“FF 3F”，数据区空白为“FF 00”。如果是加密过的，读出一般为“00 00”。配置区的设定值通常保存在程序区和数据 区之间，只有数个字节，可以在写入前点击“配置字”按钮，进入设置界面来设定PIC系列MCU的配置字，然后再写入芯片。
★ 关于芯片的配置字，一般用户可以不管，直接读取，没提示加密的话，直接写入另一颗芯片就行，加密过的芯片，也是可以直接擦除 然后写入的，只是用编程器不能直接读取而已。如果使用的是厂商提供的程序、数据，需要按照相关文档说明或者查看对应型号MCU的
数据表并设置配置字。
★ 809F在读写PIC系列时，缓冲区中间会有成片的“FF FF”无效区域，这是为了兼容性考虑，可以双向兼容用量较大的西尔特
280U/580U/3000U读写程序、数据和配置字。
声明：各位遇到MCU/CPLD等要我们添加的，我们费时费力添加对应型号以后，读取出来的MCU固件数据用不了，芯片是加密的，只能另外找人破解，费用从几百到几万不等，这个费用我们不承担，谢谢。 事实上，针对维修行业的编程器，我们是比较抗拒添加MCU/CPLD的，很多维修行业的客户不知道MCU/CPLD的基本常识，以为像普通存储器一样复制就能用，复制以后不能用又会质疑我们，给我们的技术支持工作带来很大困扰。
希望行业能够形成共识，对于MCU/CPLD等可以加密的芯片，有批量读写需求但没有厂家烧录文件的，可以发样片过来测试是否加密，如果是加密的、你又不舍得花钱去破解，这事别找我们，谢谢。 ************************************************************************************************************************
A、 备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

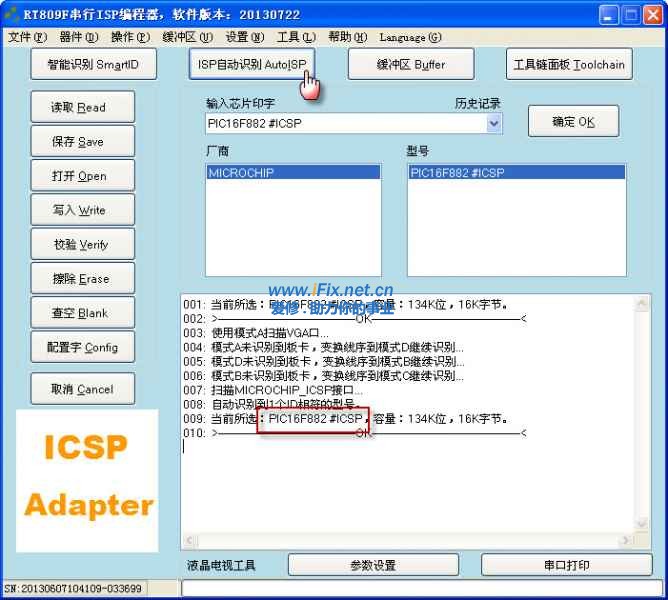

第一步：编程器的锁紧座接口通过ICSP转接板和MCU正确连接，打开软件到主界面，点击图示按钮，自动识别MCU类型：
第二步：点击“读取”，809F软件会读取并自动校验一次：

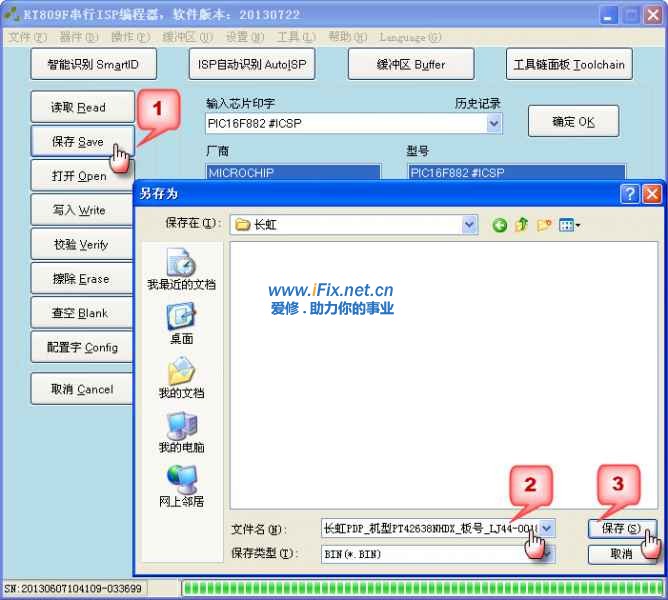

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、MCU型号：
B、 烧录方法概要：“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"
第一步：编程器的锁紧座接口通过ICSP转接板和MCU正确连接，打开软件到主界面，点击图示按钮，自动识别MCU类型：
图片同A、第一步

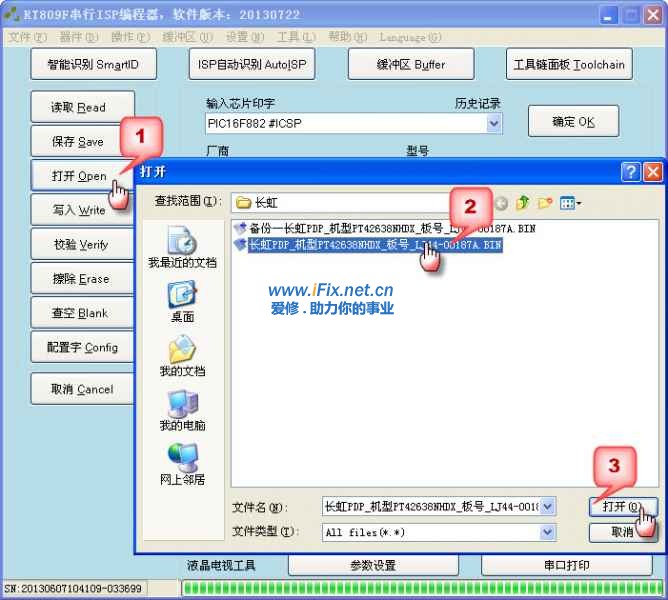

第二步：选择待烧录的程序文件：
第三步：点击“写入”，等待烧录、自动校验完成即可：

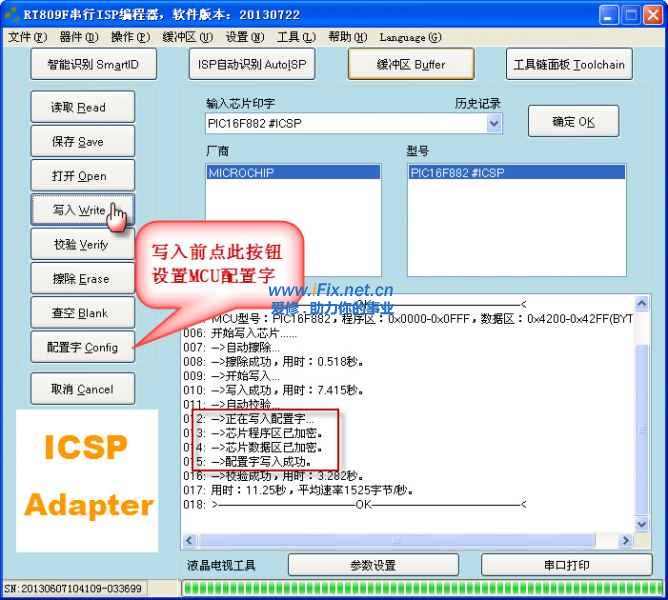

备注1：加密是可选的，MCU不加密一样可以用。如果您在写入前，取消了配置字的/CP选项，程序区将在写入校验完成后自动加密，取消了配置字的/CPD选项，数据区将在写入校验完成后自动加密。如下图，先设置、再写入：
备注2：如果在读取后，809F软件提示程序或者数据是加密的，那么这个就不需要保存为文件了，更不要再往别的芯片里面写。
|
|
|
