RT809F使用教程 —— FLI8668_FLI8662在线读写方法_以创维8T1G机芯为例

[复制链接]
发表于: 2013-7-7 11:24:04
| 显示全部楼层 |阅读模式
编程器:RT809F,软件版本:RT809F安装软件-130410版,加130701补丁。

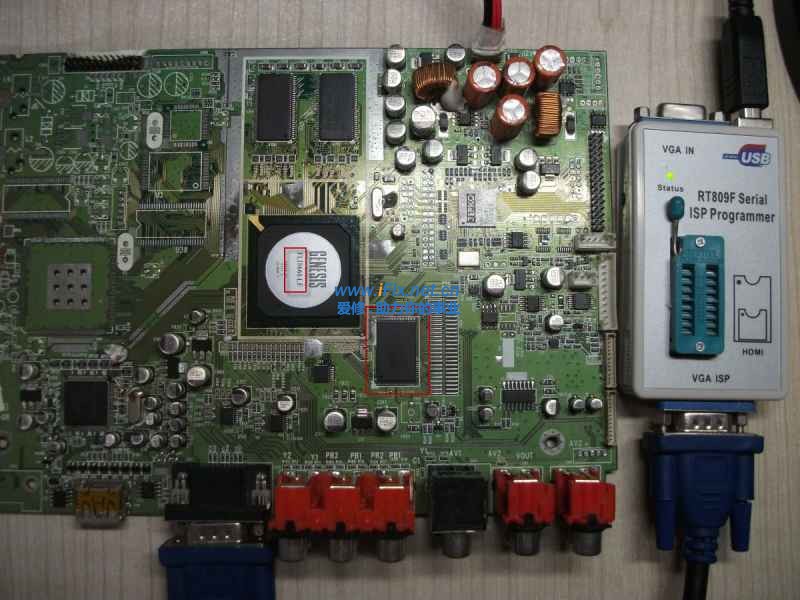

板号:5800-Y8T1G0-08,创维8T1G机芯,主芯片FLI8668FLI8662,存储器MX29LV160CBTC

FLI8系列BGA封装的主芯片,外接TSOP48封装的NOR FLASH,广泛应用于TCL、创维、康佳、海尔、LG、东芝液晶电视和等离子电视主板,因为FLI8系列主芯片无法识别存储器ID,所以读写前最好先看下外接存储器的容量是8Mbit还是16Mbit;如果需要不拆机读取,建议用选8M和16M各读取一次备用;不拆机写入,根据待烧录文件的内容选择容量,通常8Mbit的有效固件起始位置为0x20000,而16Mbit的有效固件起始位置为0x30000。


A、 备份方法概要:“ISP自动识别”——>"读取" ——>"保存"

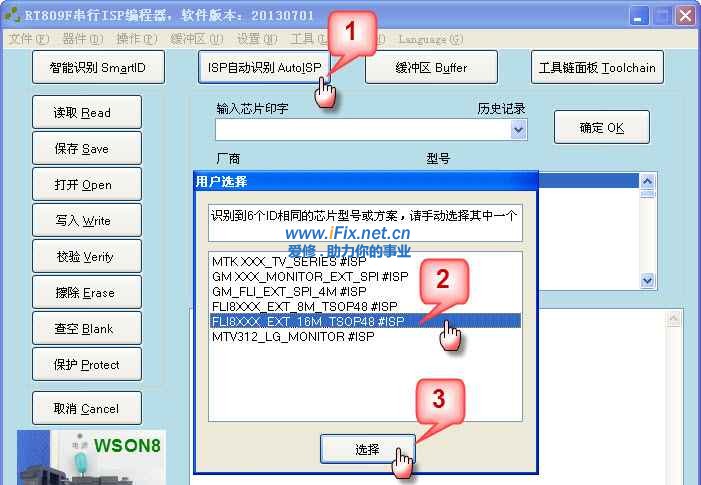

第一步:编程器的VGA ISP口通过编程器配套的VGA线和电视主板正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

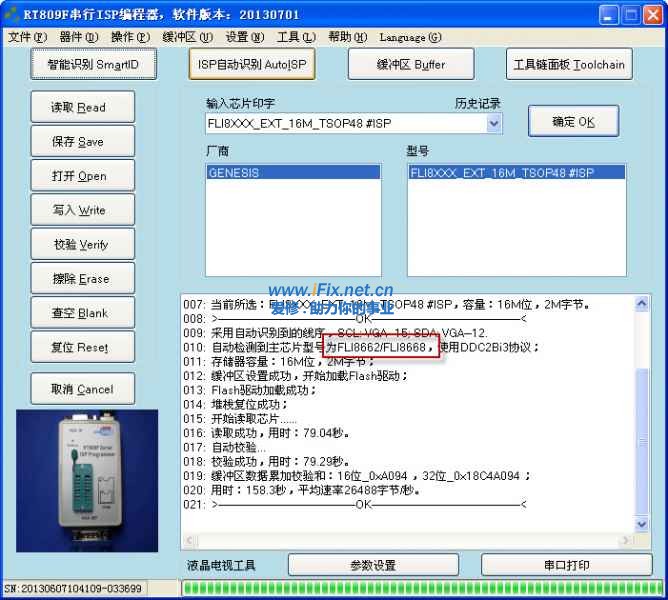

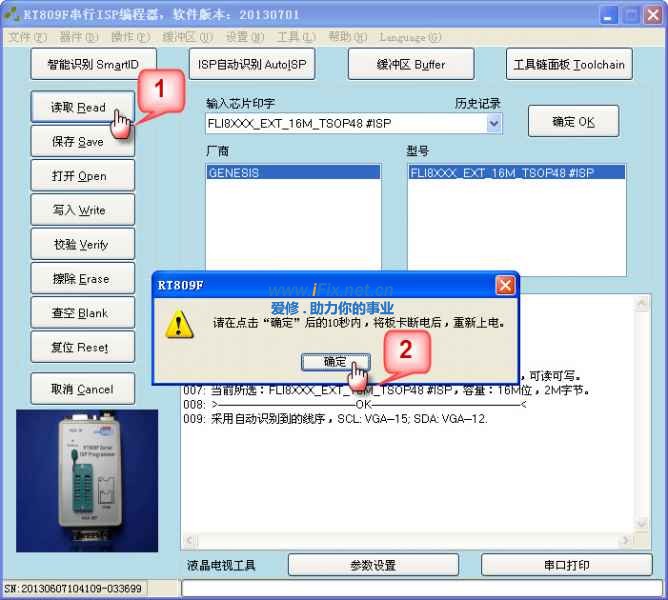

第二步:点击“读取”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),809F软件会读取并自动校验一次:

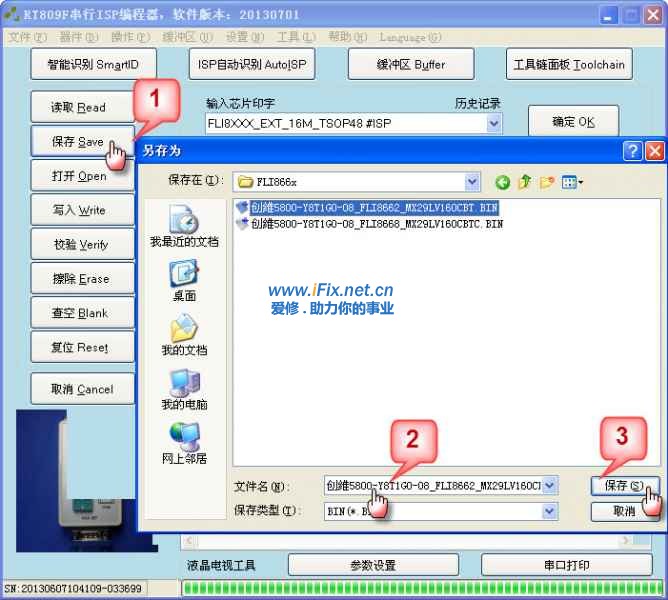

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:


B、 烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"


第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

图片同A、第一步

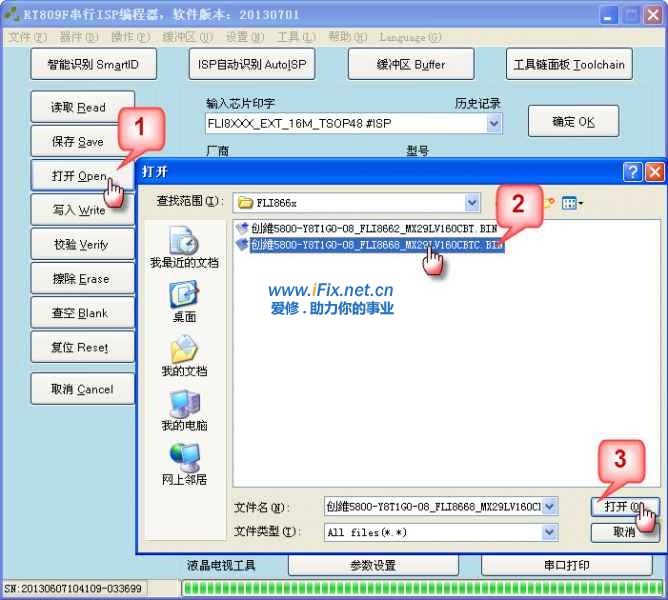

第二步:选择待烧录的程序文件:

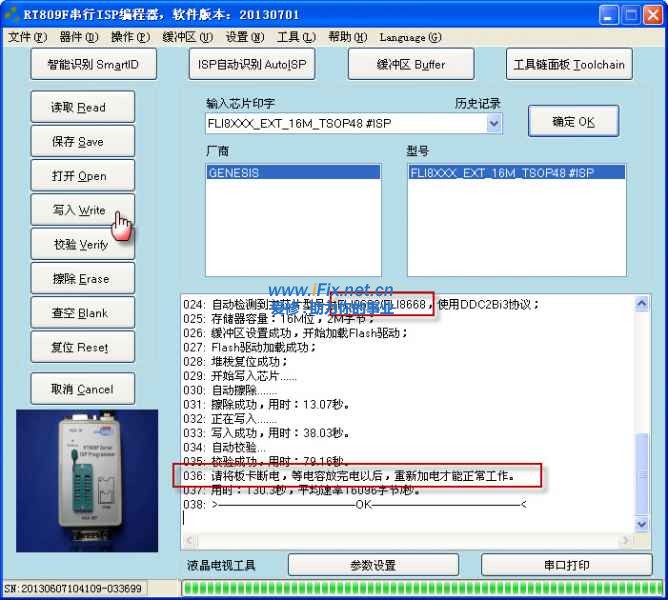

第三步:点击“写入”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),等待烧录、自动校验完成即可:




读写完成以后,一定要记得断电,等驱动板电容放完电、完成复位以后,再上电才能开机。





回复

使用道具 举报

发表于: 2013-7-29 16:25:12
| 显示全部楼层
老大出的这些教程,对于我们这些初学者帮助真是太大了。我一直在学习中,感谢老大的无私奉献和在幕后不知疲倦的辛劳。在此道一声老大您辛苦了,祝我们的网站越来越好。
回复 支持 反对

使用道具 举报

发表于: 2013-10-21 10:41:46
| 显示全部楼层
学习了,谢谢。
回复 支持 反对

使用道具 举报

发表于: 2013-10-21 18:00:22
| 显示全部楼层
学习中,谢谢老大
回复 支持 反对

使用道具 举报

发表于: 2013-11-8 21:59:44
| 显示全部楼层
FLI32626能不能读
回复 支持 反对

使用道具 举报

发表于: 2014-1-1 20:58:19 来自手机
| 显示全部楼层
学习了,谢谢了???: Androidͻ
回复 支持 反对

使用道具 举报

 楼主| 发表于: 2014-1-1 21:08:44
| 显示全部楼层
1458740975 发表于 2013-11-8 21:59
FLI32626能不能读

http://ifix.net.cn/thread-16671-1-1.html
回复 支持 反对

使用道具 举报

发表于: 2014-4-9 21:44:44
| 显示全部楼层
多谢,我有台创维8TG1机芯不开机,明天试一下
回复 支持 反对

使用道具 举报

发表于: 2015-4-1 20:01:10
| 显示全部楼层
积累学习经验,等待购买。
回复 支持 反对

使用道具 举报

发表于: 2015-5-13 19:55:44
| 显示全部楼层
冒昧的问声老师:怎样看存储器的容量是8M还是16M?您不是说“如果需要不拆机读取,建议用选8M和16M各读取一次备用"这又怎样操作呀?我是新手不要见笑。
回复 支持 反对

使用道具 举报
