创维26L16SW（8M01）有声无图维修全程记录

浩银电脑家电 · 发表于: 2013-6-2 20:35:52

浩银电脑家电维修（QQ：16938134）

品牌：创维

机型：26L16SW(8M01机芯)

主要芯片：MST-718BU-LF

屏号：CHIMEI（奇美）V206B1-L02 Rev.C1

故障现像：开机正常显示LOGO，TV和AV模式下有声音，无图像，黑屏背光亮，菜单等字符显示正常，可以搜、存台和使用操作;VGA模式显示暗影。

故障原因：不详

首先查了线路板，AV的视频和音频信号线路都正常进入主芯片，排除板线问题。再进行对主芯片补焊，处理后故障依旧。由于在VGA模式下调亮度和对比度，能把暗影调整清晰显示，但是关机再开机又恢复为暗影，由此想到可能是数据不正确的引起的故障。

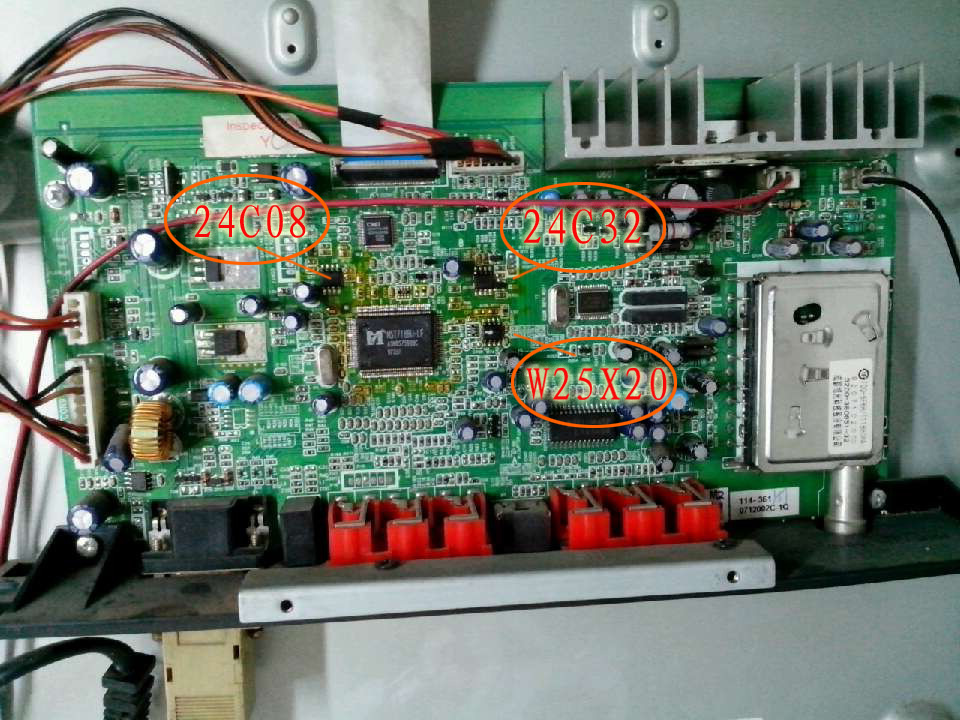

拆下原机存储器先进行数据备份，本机有3个存储器：W25X20、24C32、24C08，位置如图：

由于手头没有原机数据，好友提供参考可换空白24C32，于是换上了一片空白24C32存储片，开机后指示灯红灯亮待机状态，无屏显无背光按各按键无反应，难道换了空存储器不开机？等待… …

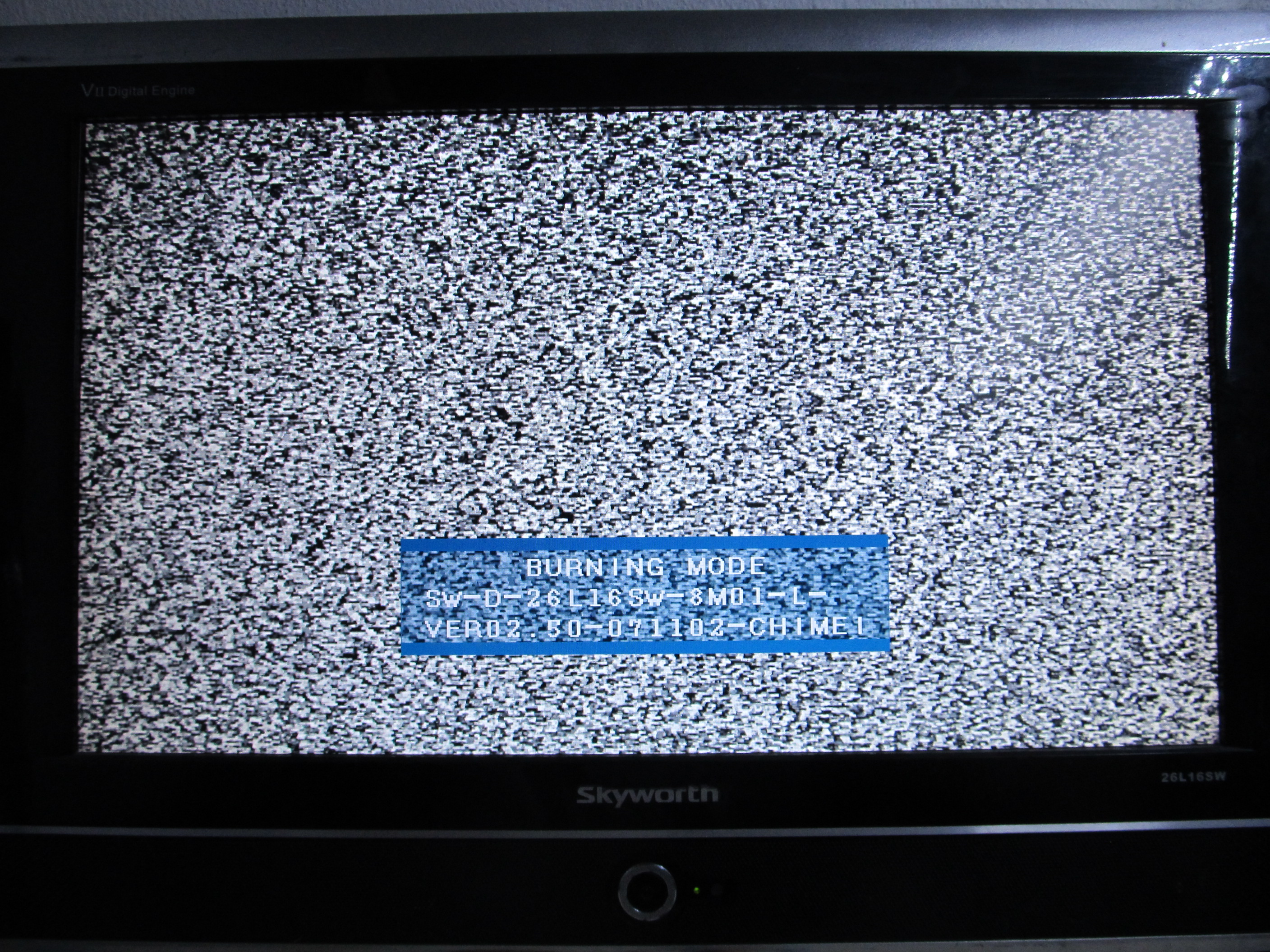

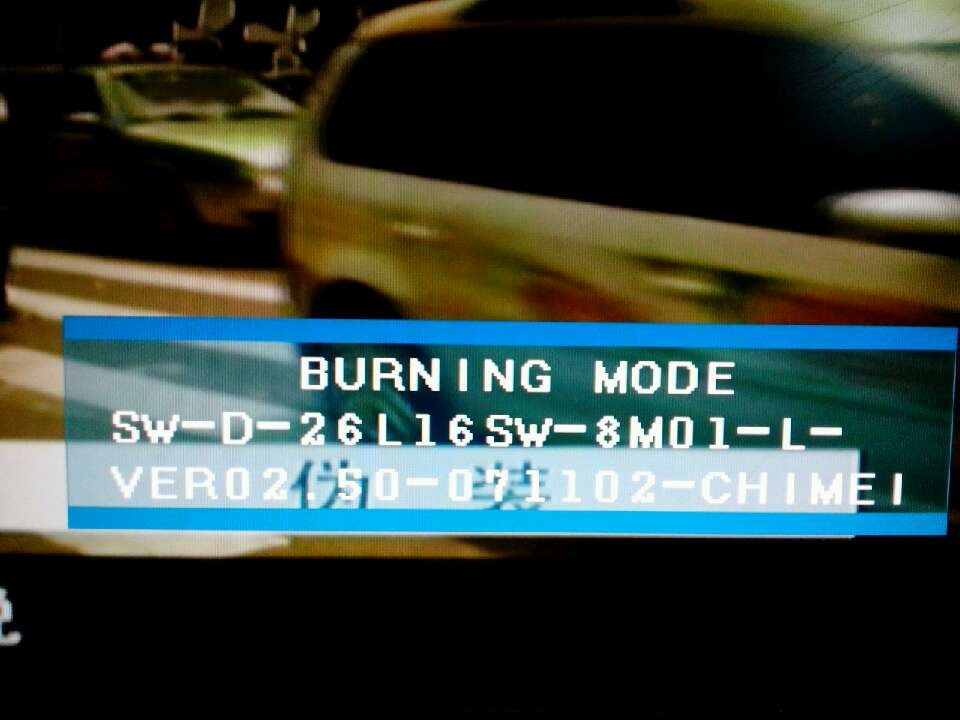

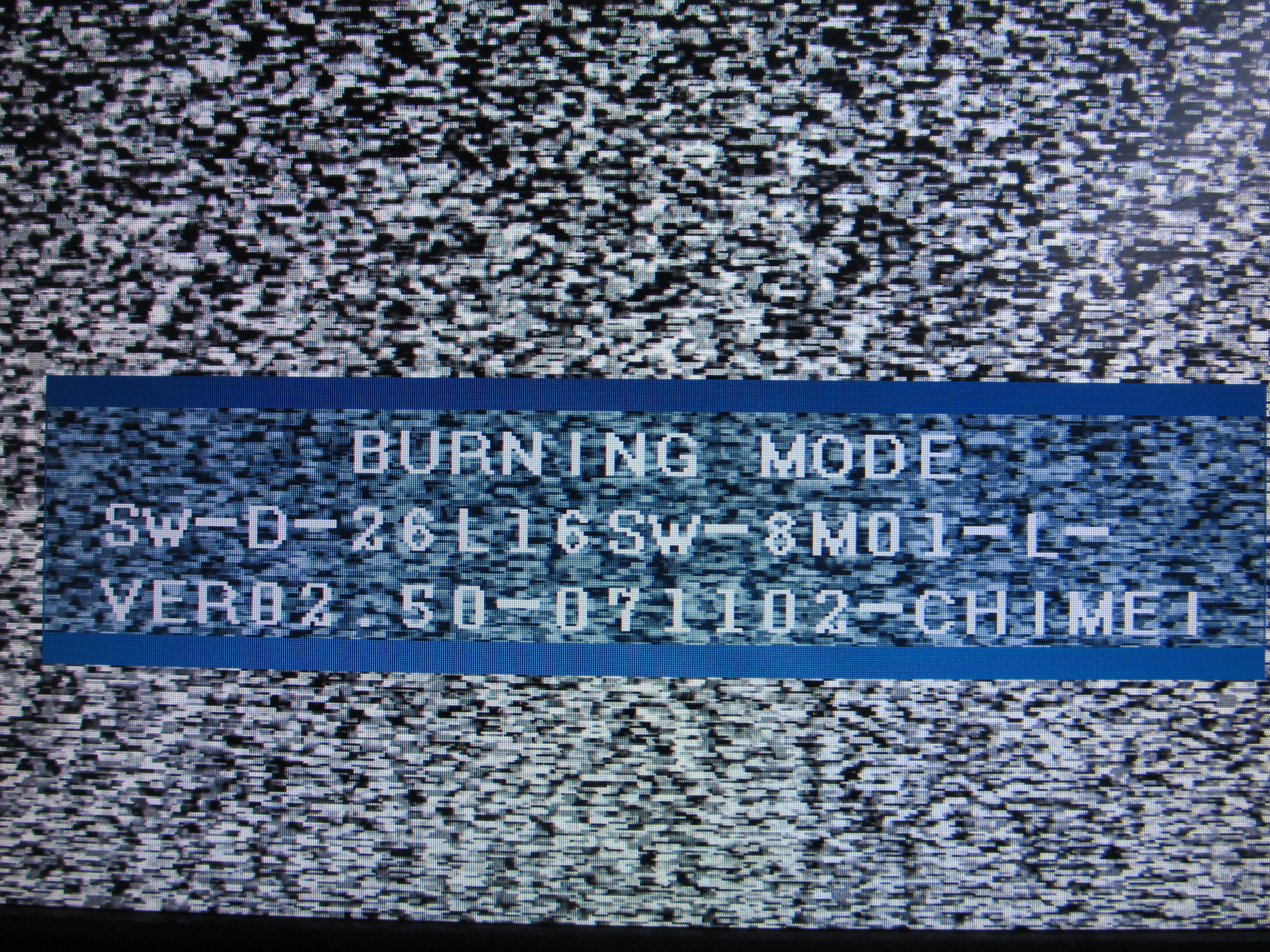

等待大约30秒后，指示灯变成了绿色并出现开机LOGO，然后出现正常图像和声音，有声无图故障排除。可随着频道号字符退下后，屏幕下方出现：BURNING MODE和机器版本号等字符，并且不消失了，

显然是进入了一种维修模式，

关机再开机也无法退出。

（VGA模式下无此提示）

有朋友提示遥控关机试试，由于没有遥控器，无法退出此模式。

关机拆下24C32，试想对比一下故障机数据和现在能显示图声的数据，能否手工改一下排除故障，读取后才发现，空白的24C32内部还是空的，没有任何数据自动写入，看来此方法不可行了。

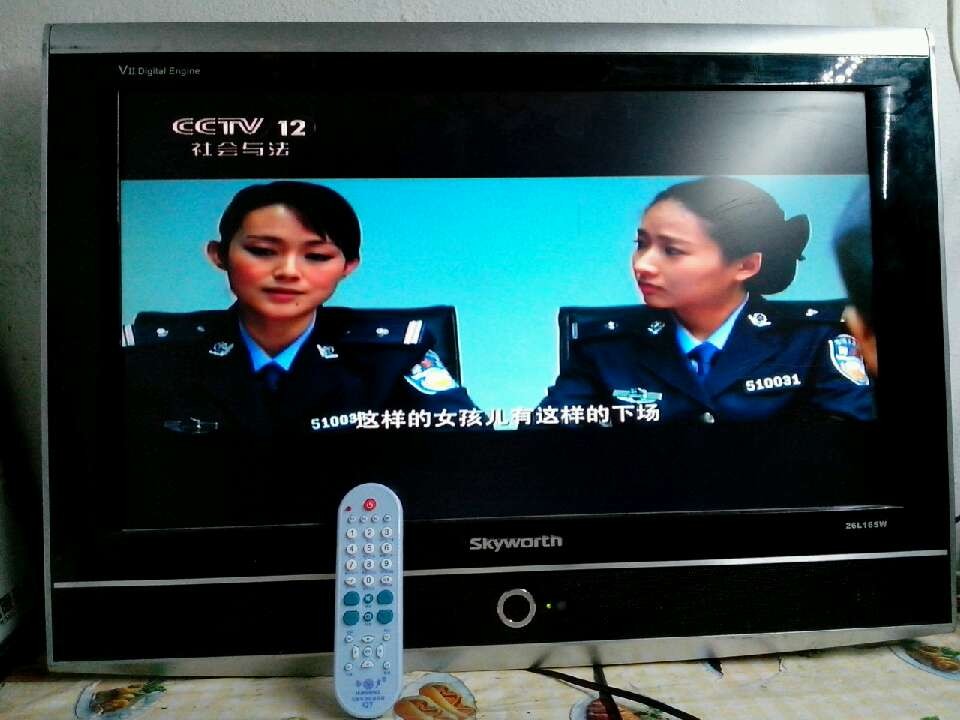

此时想到能不能用万能遥控器试试，于是找一个万能遥控器，手工对码后，遥控关机，再次开机，提示字符不再出现，

此机修复。

在此感谢：

梦在远方（719833971）

砍柴人（307157919）

孤狼（619118821）

的技术支持，感谢RT809F系列用户交流群（67494362）、爱修网（http://www.ifix.net.cn/）的各位好朋友。附上数据供大家参考。
