新到RT809F使用心得

阿尨 · 发表于: 2013-5-29 09:12:53

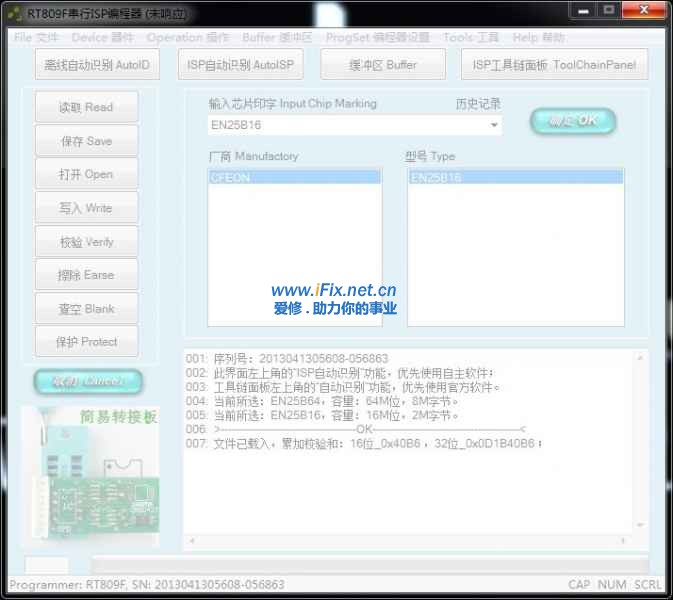

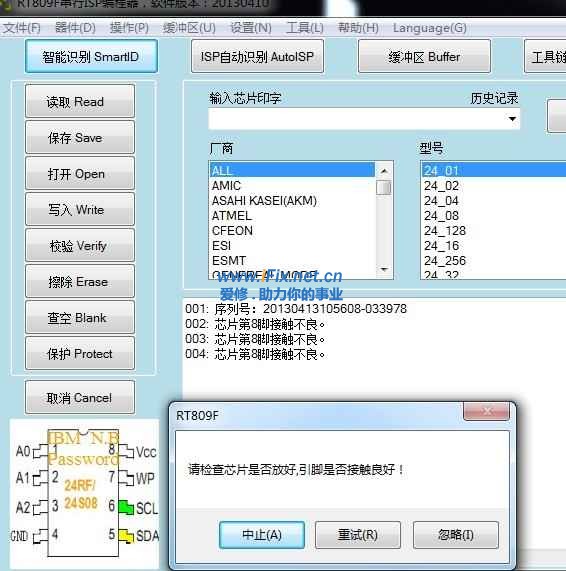

新购买的rt809f，拆包装就着急的使用，打开自带光盘安装了20130303版软件，首先测试cfeon芯片的数据读写，结果一操作就出现“芯片第八脚接触不良”的提示，在操作就出现“无响应”的提示：无奈下Q群求助。很感谢大家的热心帮助与指点。出主意测量座子引脚通不通，刮引脚，用洗板水清洗引脚，检查芯片及更换，上直插的芯片等等遇到问题如何排查的一些方法。首先更换软件为20130410版的，解决了无响应问题。接着测量了座子的引脚，以及编程器的引脚，测得都是通的，根据体型直接用直插的芯片，操作读写数据，结果发现用手按着就能读取，松开手就有提示第八脚接触不良。根据大家的提示，将主板拆下来发现对应的第八脚脱焊，补焊后在进行读写测试，真的可以了，测试CFEON芯片非常感谢大家的帮助，弄得差点去退货了，接下来好好学习其他功能，请大家多多指教

阿尨 · 发表于: 2013-5-29 09:32:09

努力学习中，有弄过创维8K29-32l05hr的吗？求教

admin · 发表于: 2013-5-29 10:13:42

阿尨发表于 2013-5-29 09:32
努力学习中，有弄过创维8K29-32l05hr的吗？求教

创维8K29机芯使用MT8222主芯片。
在线读写参考：http://www.ifix.net.cn/thread-3875-1-1.html

czwg · 发表于: 2013-5-29 10:47:28

{:soso_e189:}

admin · 发表于: 2013-5-29 10:52:26

创维8K系列机芯都采用了MT8222、MT8223等芯片，由于此芯片的接地是通过芯片底部公共散热基片作为公共接地端，这样就造成我们的焊接此芯片时提出了更高的要求，同时此地如果没有焊好就会出现“不开机、开机花屏、热机死机等问题”，为了快速判断问题是是否是由于此芯片接地不良造成，我们可以在出现问题时测量此芯片外接27M晶振的电压作为主要判断依据，正常时晶振两端电压为0.65V和0.82V(不同的数字万用表测量可能有差异，但测量数据应该相差不大），如果此芯片地虚焊，就会造成此晶振两端的电压升高到1.6左右，据此晶振电压就可判断是由于芯片地未焊好还是其它原因。
—— 转载自创维网站

刘小金 · 发表于: 2013-5-29 11:57:09

感谢老大分享资料　　　　　　　　　　　

admin · 发表于: 2013-5-29 22:19:37

刘小金发表于 2013-5-29 11:57
感谢老大分享资料　　　　　　　　　　　

前辈您太客气了！

冷剑孤锋 · 发表于: 2013-5-30 21:26:19

今天终于下定决心，入手一台RT809F，期待中、、、、、、

阿尨 · 发表于: 2013-5-30 22:41:30

一块学习共同提高

月色朦胧 · 发表于: 2013-6-1 11:58:04

学习了老大讲的我又是第一次听

跟着老大总有学不完的知识啊
