RT809F使用教程 —— MTV312在线读写-以BENQ FP737S为例

admin

编程器：RT809F，软件版本：RT809F安装软件-130410版，加130523补丁。

板号：BENQ FP737S驱动板，MCU为MTV312。

A、 烧录方法概要：“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"

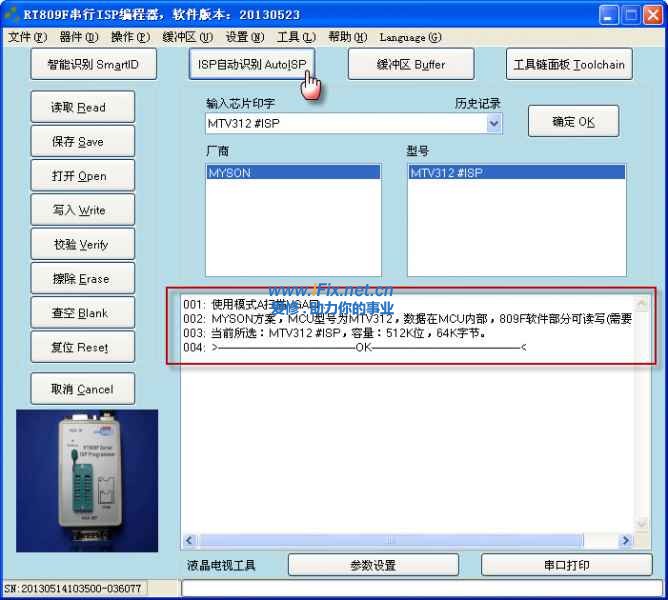

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电，打开软件到主界面，点击图示按钮，提示检测到MCU型号：

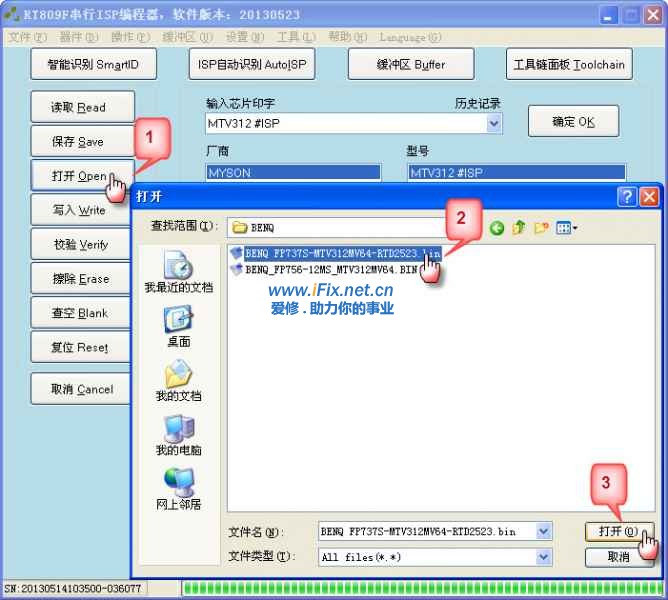

第二步：选择待烧录的程序文件：

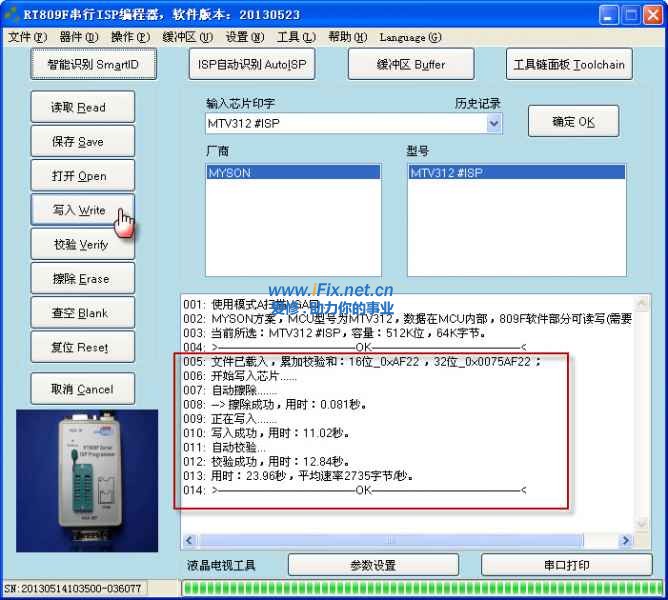

第三步：点击“写入”，809F会自动擦除、写入、校验，您只需等待烧录完成即可：




B、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电，打开软件到主界面，点击图示按钮，
提示检测到主芯片型号：

图片同A、第一步

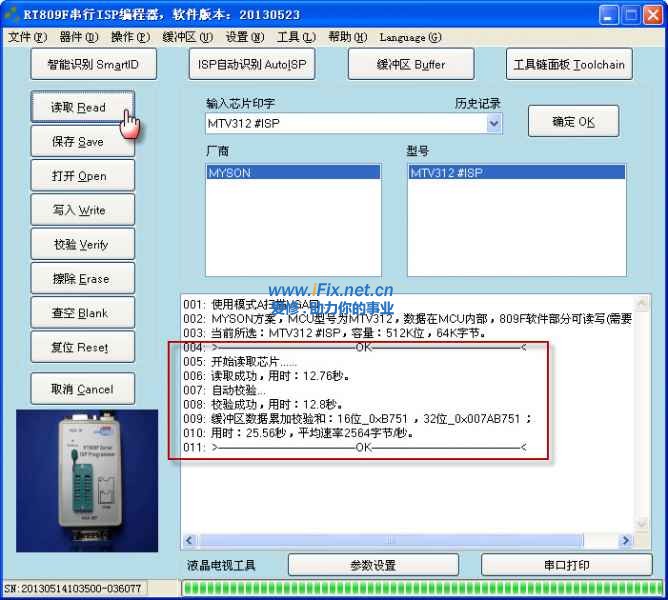

第二步：点击“读取”，809F软件会读取并自动校验一次：

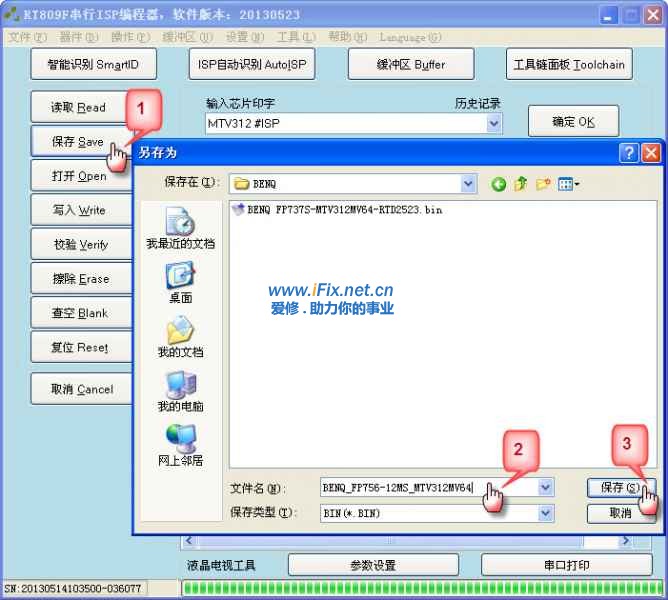

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：




特别注意：

MTV312芯片进入ISP模式前必须输入安全码（RT809F自动尝试常见密码组合），进入以后不要随便复位或断电、退出ISP模式，因为如果擦除了MCU，马上复位，那么ISP功能就失效，无法连接了。空芯片也无法进入ISP模式，因为MTV312内部没有硬件ISP控制器，再加上没有固件程序，所以对任何一个ISP指令都无法响应，只有芯片内部有程序时才能响应ISP指令。

自动识别到MTV312以后，如果提示引导错误，请复位以后再读写；也可以手动选择MTV312直接读写。

如果一直提示ISP引导错误，有如下几个可能：
1、MTV312内部数据错乱导致MCU跑飞，无法响应ISP指令；
2、MTV312是空的，无法响应ISP指令；
3、芯片安全码特殊，不能进入ISP模式；想暴力破解比较困难；

遇到以上情况，只能拆下MTV312，使用西尔特等通用编程器离线读写，809F扩展板也将支持此功能。


已经测试验证过的型号：

自动识别和读写BENQ：FP737S、FP756-12MS、FP557A；

手动选择MTV312读写：LG  L1750 ……

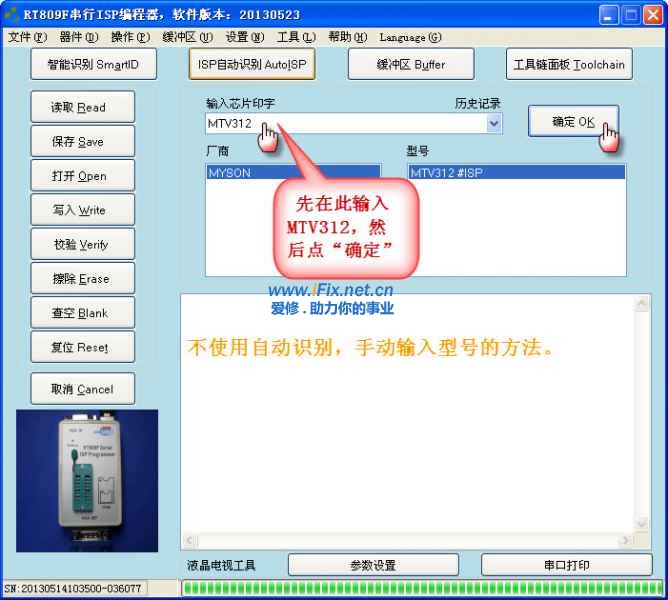

手动选择型号的方法：

新记电子2014

借鉴教程，对明基FP71G+进行了读写

nickname

DELL E153无法ISP，提示引导错误。

nickname

好的液晶E153也无法自动识别出MCU。手动选择MTV312#ISP提示ISP引导错误。

admin

nickname 发表于 2015-1-1 17:37
好的液晶E153也无法自动识别出MCU。手动选择MTV312#ISP提示ISP引导错误。

其他机型用的MTV312如果你读写不了，可以发板子给我们测试。

猪猪19740327

珍贵的经验，不然以后遇到了，还不知如何处理，非常感谢大师们的教导
