RT809F使用教程 —— MTK822x方案电视主板在线读写_以创维8K22机芯为例

admin

编程器：RT809F，软件版本：RT809F安装软件-130517及更高的版本。

板号：创维8K22机芯，32L08HR机型，奇美V315B3-L04屏，主芯片MT8222，Winbond DDR内存，存储器EN25B64。

A、烧录方法概要：“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"

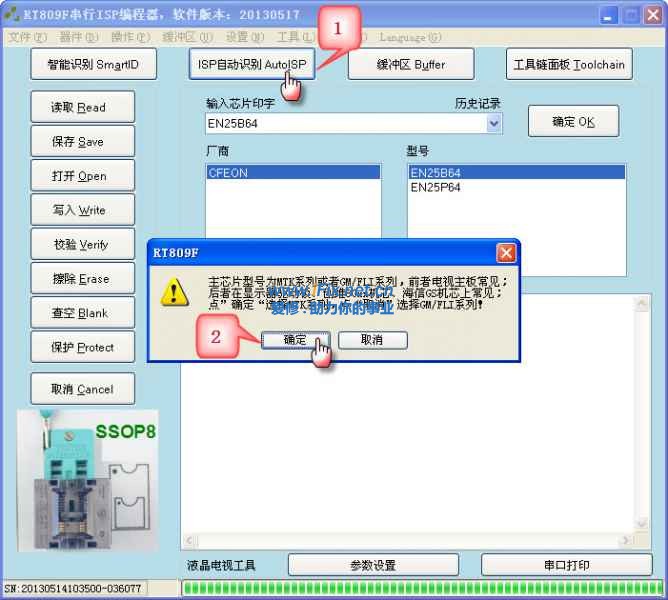

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电，打开软件到主界面，点击图示按钮，提示检测到主芯片型号，再单击“确定”：

自动打开MTK官方软件2.48.05版，先按以下图示说明，设置参数：

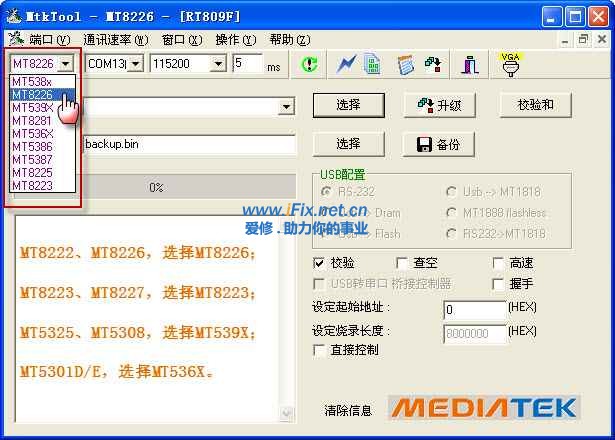

1、选择主芯片型号，创维8K22机芯，主芯片型号为MT8222，这里选择MT8226即可读写，如果不知道所修机型用的什么主芯片，请到百度搜索：

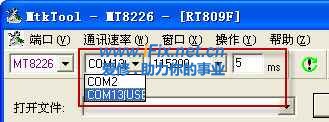

2、选择COM端口号，从主界面的提示或者设备管理器里面，都可以看到编程器虚拟的COM编号：



这里是COM13，所以在MTK软件里面选择对应的COM口，并将波特率设置为115200，延时5 ms：

3、菜单的“窗口”选项和界面右下角的选项，要按下图所示设置：

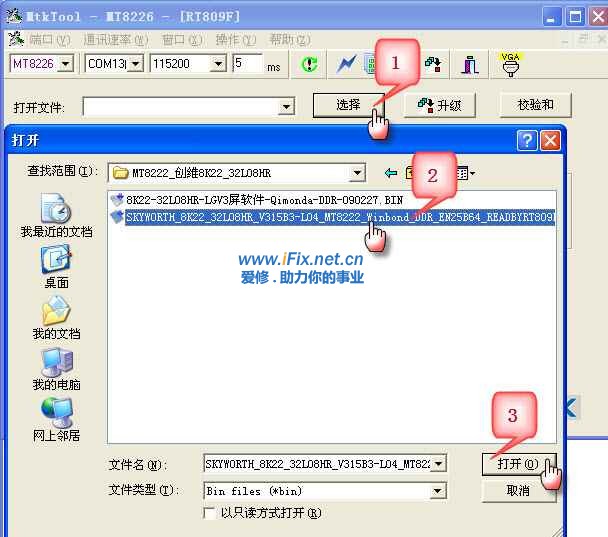

第二步：选择待烧录的程序文件：

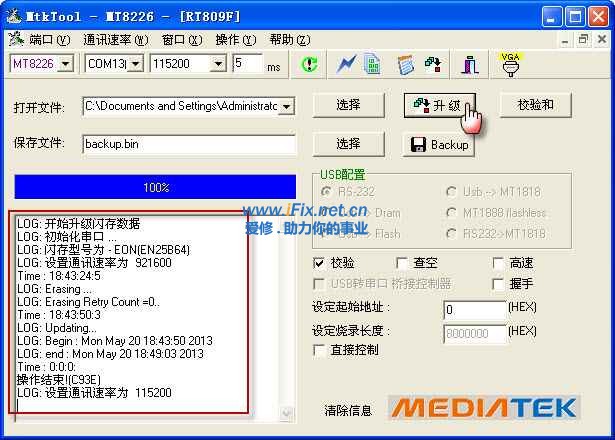

第三步：点“升级”后，软件自动擦除、写入、校验，您只需等待烧录完成即可：

由上图可以看出，擦除和写入一共用了将近6分钟。

特别注意：MTK系列部分不开机的主板，如果出现不联机问题，请拆下25存储器，擦除以后再装回去，就可以联机了，原因在于数据错误导致MCU跑飞，无法响应ISP指令。


B、备份方法概要：“ISP自动识别” ——>"选择"保存路径 ——>"备份"

第一步：自动识别与软件设定，与 A的第一步相同；

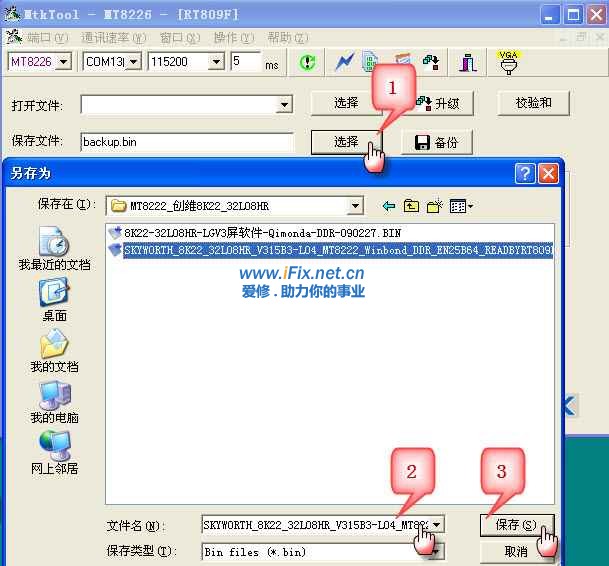

第二步：设定备份文件路径，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

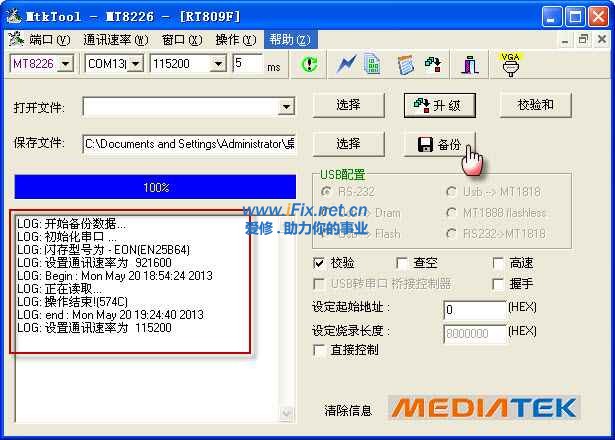

第三步：点击“备份”，等待软件读取完成即可：

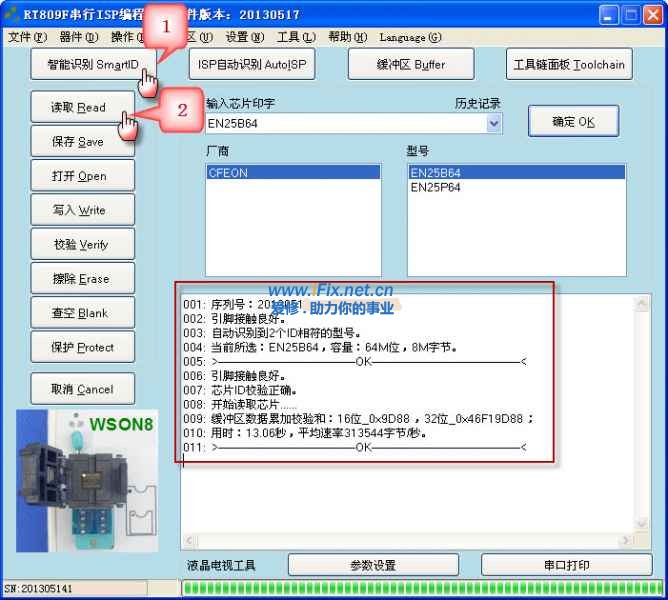

MTK系列在线读取时间会比较长，8K22机芯外接的是EN25B64，在线读取需要30分钟，如果方便拆下读取，读取时间只需要13秒。

鑫张

季老师 教程越多越全面 809F  越好卖{:soso_e113:}

xwdq

130517补丁在哪里？

admin

xwdq 发表于 2013-5-23 05:44
130517补丁在哪里？

群共享里有，不过这个教程所述功能130410版本一样可以用。

迅达8899

教程很详细，很实用非常及时，谢谢！

hli3276

有时间的话，在线读写还是比较方便的，如果等不急就要拆下来读写了，拆壳也需要时间。

雾中看花

请问？RT809F能在线刷写海信TLM32V67K液晶电视的数据吗？怎样刷写？

admin

雾中看花 发表于 2013-5-24 11:19
请问？RT809F能在线刷写海信TLM32V67K液晶电视的数据吗？怎样刷写？

海信MT8222机芯液晶电视，常见的有以下型号:
TLM32V67K、TLM42V68P、TLM42v68PA、TLM42V68P(1)、TLM42V68P(2)、TLM42V68P(3)等，同样是MT8222的主芯片，升级方法与本教程一样。

海信TLM32V67K液晶电视的数据下载链接：
http://www.ifix.net.cn/thread-1610-1-1.html

雾中看花

谢谢季老师，但是这个压缩文件为什么打不开，难道我的电脑程序不对。

三好家电

编程器：RT809F，软件版本：RT809F安装软件-130410版，TCL王牌的MT8223不能读写，是不是要加130517补丁？哪里可以下？
