RT809F使用教程 —— 24、25系列存储器读写出错怎么办？

admin

首先，排除芯片放置、转接座、芯片自身损坏等相关问题：

离线读写时，芯片要缺口朝上、靠下对齐。如果是使用简易转接板，焊接一定要过关；DFN封装的W25Q64F这类芯片，芯片下方有散热焊盘，直接焊到转接板上，会短路下方的焊盘，导致读写出错，请先用单面胶贴好散热焊盘，做好绝缘，然后再焊到转接板上；
弹跳座使用时间长了，也有接触不好的，出错后请重新压紧座子或者改用简易转接板，焊上再试。
实在排除不了，可以换一个直插封装的24或25系列芯片测试，排除问题。
V2.0固件版本的编程器，请到“设置"菜单->"编程器设置选项"里，去掉”开启SPI离线读写加速器“的勾选，然后读写测试。







如果还有问题，再检查锁紧座是否有氧化、灰尘、接触不良的问题。如果锁紧座有问题，可以买一个自己更换，更换时注意，原机的锁紧座是用热熔胶加固过的，拆的时候抹上酒精，过几十秒就很好拆。新装上的锁紧座，最好也用胶加固。

如果故障依旧，接下来请换到其他干净系统的电脑上测试，或者换装一个系统测试，这一步很关键，因为返修回来的编程器，有超过半数都是测试OK的，再发回去，用户换个系统就好了，为了避免不必要的损失，请务必装个系统再试（论坛有测试OK的系统可供下载验证：http://www.ifix.net.cn/thread-14892-1-1.html）。

再说句题外话：有些用户很怕做系统，因为做完系统，还有很多工具软件需要安装，费时费力。其实那都不是事，做一次就够了，做好系统，装好编程器软件，测试OK，然后再装其他工具软件，都搞定以后，使用一键备份/还原工具，将系统盘做个备份，下次有问题，直接一键还原系统盘，只需要十分钟左右。（OneKey Ghost软件下载http://www.iplaysoft.com/yjhy.html）

言归正传，如果做了系统，读写24、25存储器还是有问题，接下来就拆开809F检修，拆机方法在上一节里面已经详细说明了，这里不再赘述。

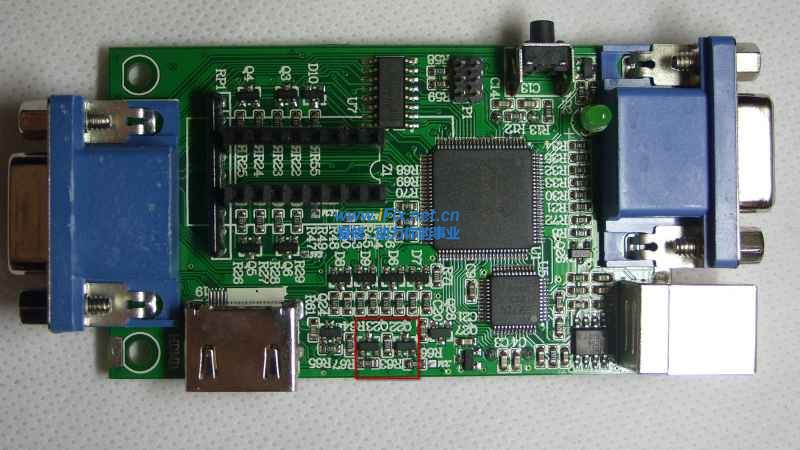

正面的Q22和Q23都是PNP三极管，直接更换以后再试（可以使用印字为2TY、Y2、2A、t06、2AM的PNP三极管代替）：

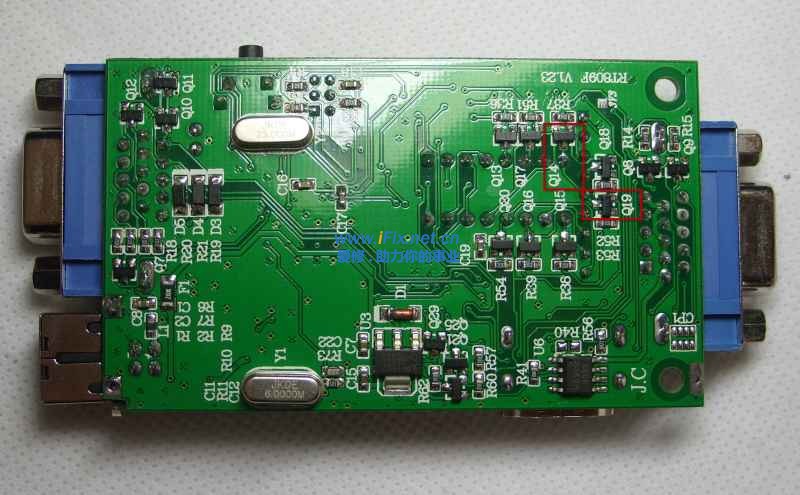

如果没好，背面的Q14更换以后再试（可以使用印字为J2Y、Y1、1A、t04、1AM的NPN三极管代替）：



Q19是PNP三极管，偶有损坏，可以使用印字为2TY、Y2、2A、t06、2AM的PNP三极管代替。

编程器常用驱动三极管参数：
印字2TY ，真实型号为S8550，PNP，25V 0.5A
印字Y2，真实型号为SS8550，PNP，25V 1A
印字J3Y ，真实型号为S8050，NPN，25V 0.5A
印字Y1，真实型号为SS8050，NPN，25V 1A

如果还有问题，再申请返修(群内联系QQ：834062494，此号已满，只能从群里发起临时对话)。
