RT809F使用教程—逻辑板GAMMA芯片在线读写教程_以夏普高清屏常用的ISL24837A为例

admin

编程器：RT809F，软件版本：RT809F 140902或之后的版本。

板号：  RUNTK_5317TP_0075FV，SHARP高清屏常用逻辑板。

ISL24837A逻辑板GAMMA芯片，内部EEPROM有260个bit的配置数据，通过改变内部DAC的输出电压，来控制液晶屏基准电压VCOM以及多路GAMMA校正电压数值。在内部程序丢失或者芯片损坏、更换芯片以后，出现图像泛白、灰阶不良、花屏时，必须重新写入配置数据才能正常工作，程序可以从好板读取，但一定要注意看屏型号是否一致，不同尺寸通常不能互换，同一尺寸不同型号也未必能够互换，请以实际测试效果为准。

注意：ISL24837A这个芯片内置的EEPROM写入是有次数限制的，厂商给出的要求是小于300次。超过次数有可能写入后校验出错，而读取没有次数限制。

读写接线：51针接口的LG32到52寸高清屏逻辑板的屏线接口，第2脚为SDA，第3脚为SCL，第1脚为GND，利用屏线改造一根ISP升级线，接到809F的锁紧座上方I2C扩展口，即可通过屏线接口在线读写。读写前需要加上屏供电，通常是12V。

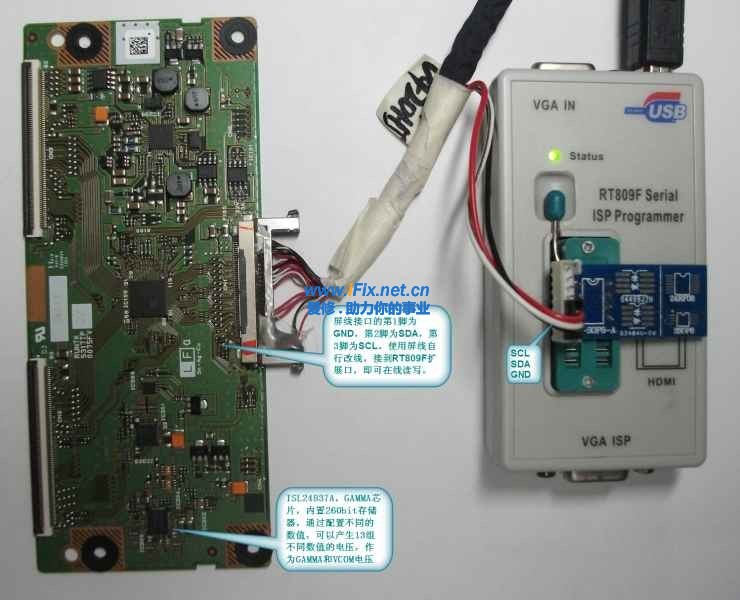

在线读写接线图：

A、备份方法概要：“ISP自动识别”——>"读取" ——>"保存"

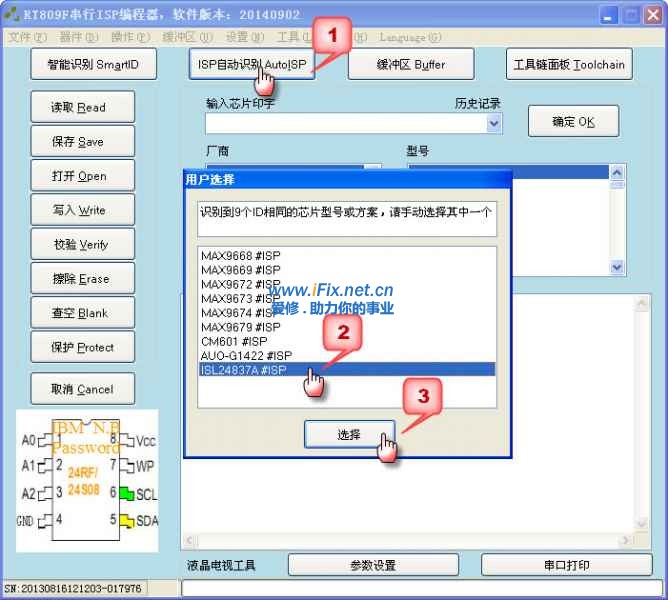

第一步：编程器的I2C扩展口通过改装的屏线和逻辑板正确连接并加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

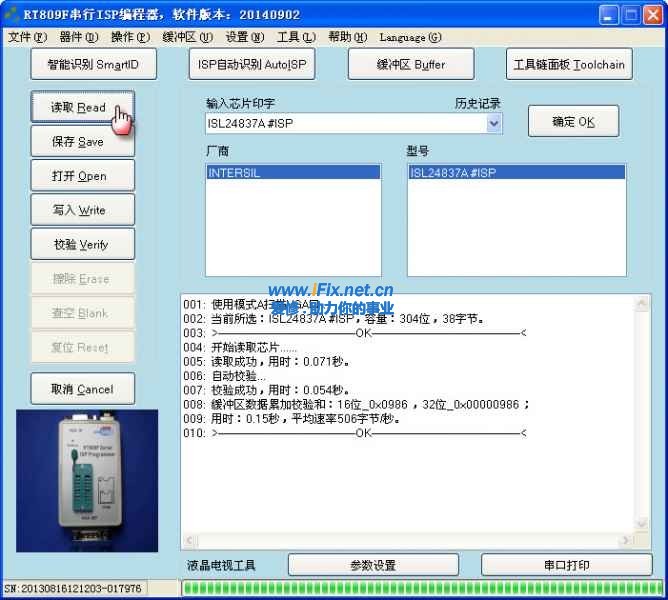

第二步：点击“读取”，809F软件会读取并自动校验一次：

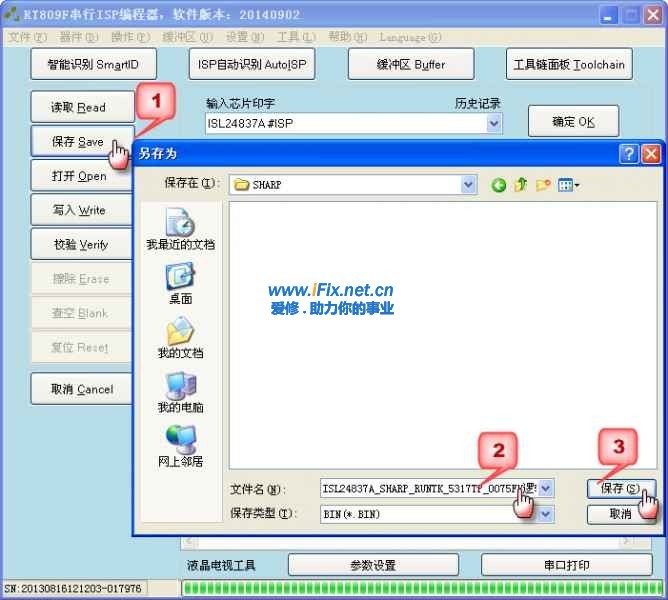

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、芯片型号：

B、烧录方法概要：“ISP自动识别”——>"打开"待烧录程序文件——>"写入"

第一步：编程器的I2C扩展口通过改装的屏线和逻辑板正确连接并加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

图片同A、第一步

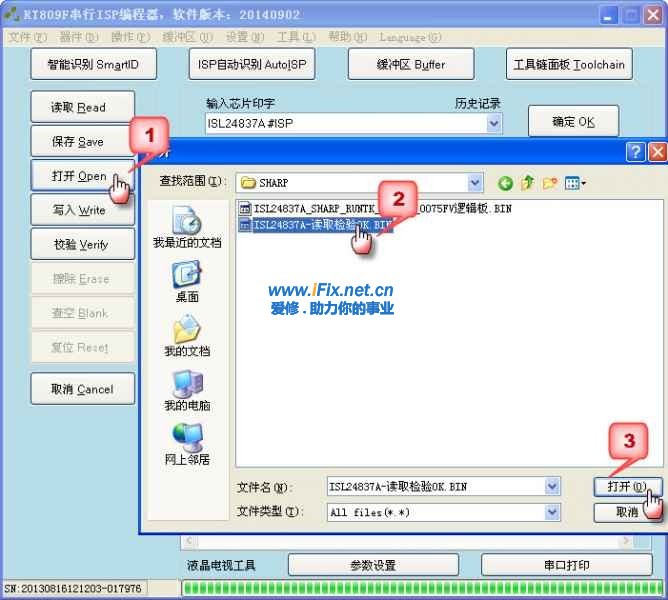

第二步：选择待烧录的程序文件：

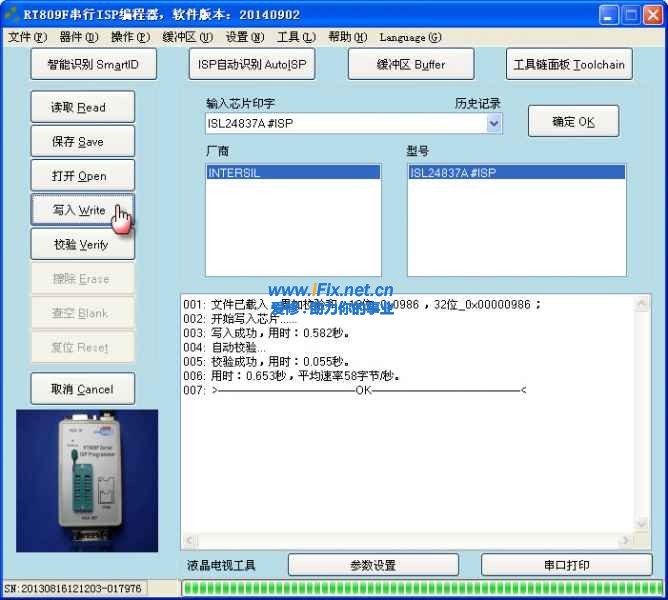

第三步：点击“写入”，809F会自动擦除、写入、校验，您只需等待烧录完成即可：

逻辑板数据打包下载和关键脚位定义：
http://www.ifix.net.cn/thread-16244-1-1.html

===
