RT809F使用教程 —— TCL MS901机芯MSD6A901_W25Q16在线读写和串口打印方法

admin · 发表于: 2014-8-18 13:43:46

编程器：RT809F，截图软件版本：RT809F安装软件-140808版，加140818补丁。
板号：40-MS901-MAE2HG，TCL MS901机芯，主芯片MSD6A901，存储器W25Q16

注意：此类板卡读写时，应先点击 “读取” 、“写入”等按钮，然后AC加电，以抢占总线，否则主板的ISP总线会关闭，导致识别不到主芯片或存储器。点击按钮和加电的时间间隔非常重要，请多尝试几次，找准节奏就好操作了。

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

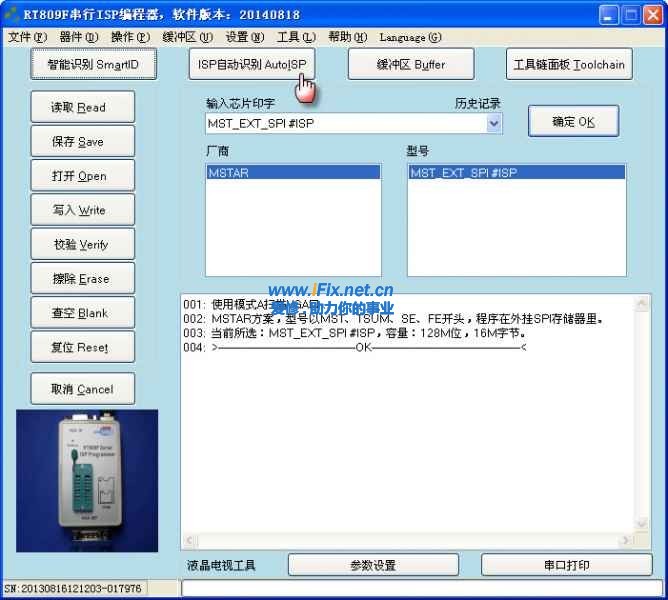

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

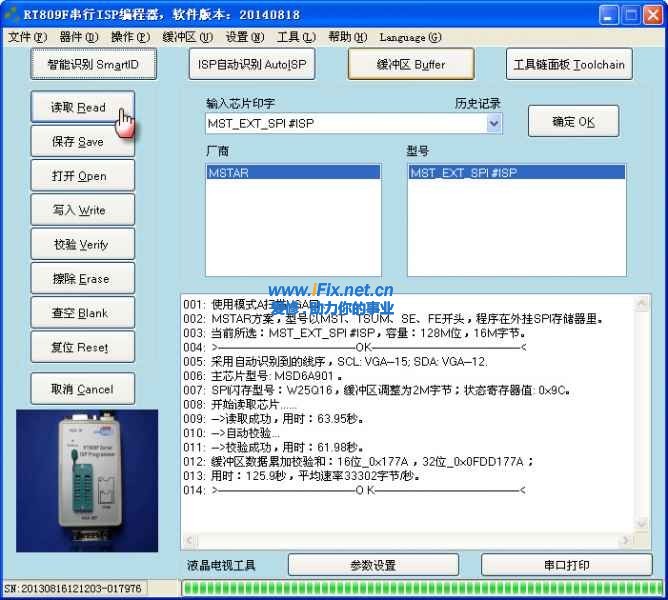

第二步：点击“读取”，809F软件会读取并自动校验一次（如果校验出错，可以在“设置”菜单里调慢ISP速度重新读取）：

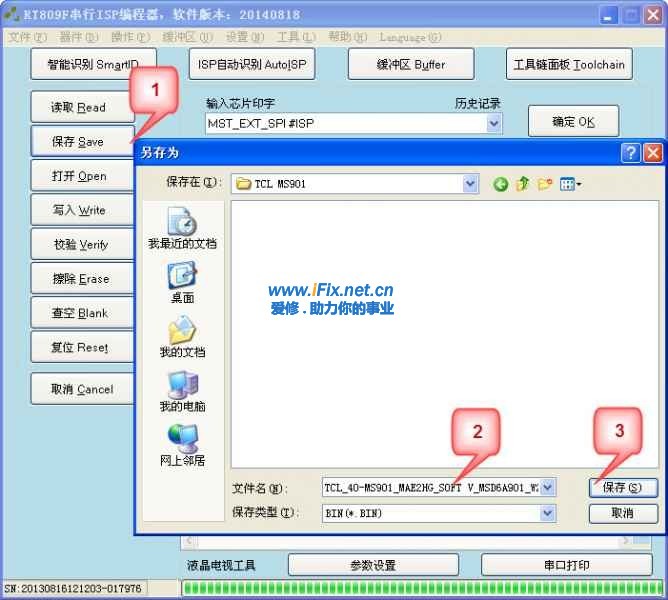

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

B、烧录方法概要：“ISP自动识别” ——>“打开”待烧录文件——>“写入”

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

图片同A、第一步

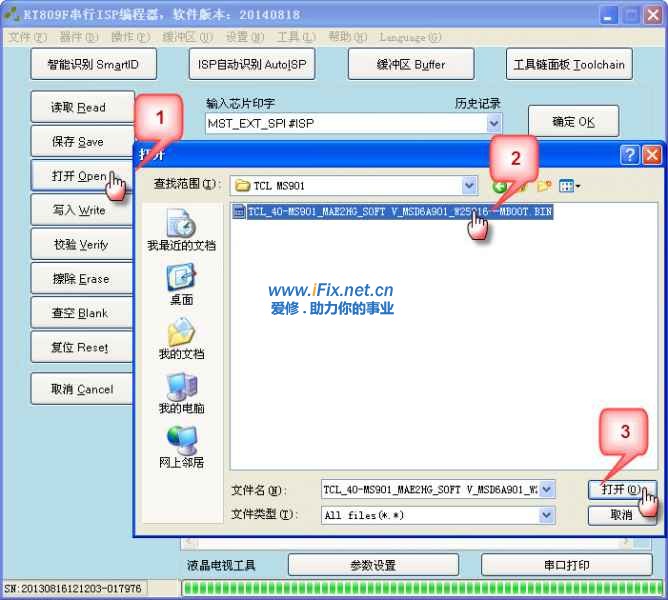

第二步：选择待烧录的程序文件：

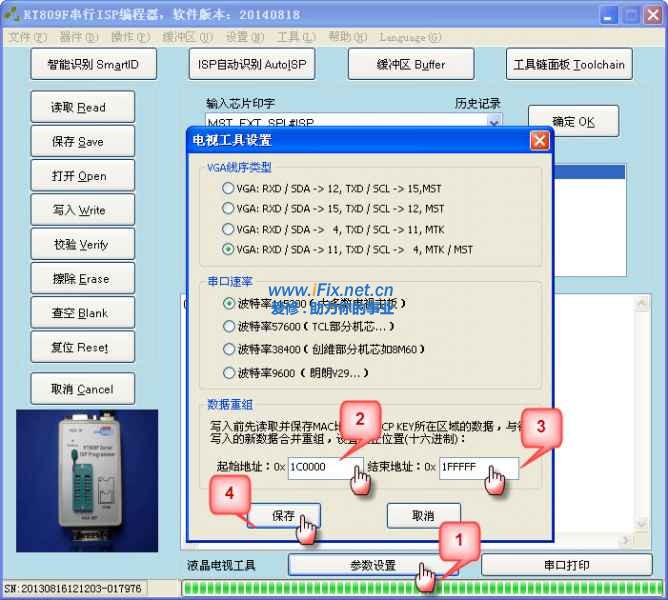

第三步：设置数据重组功能，以保留原机MAC地址等信息：

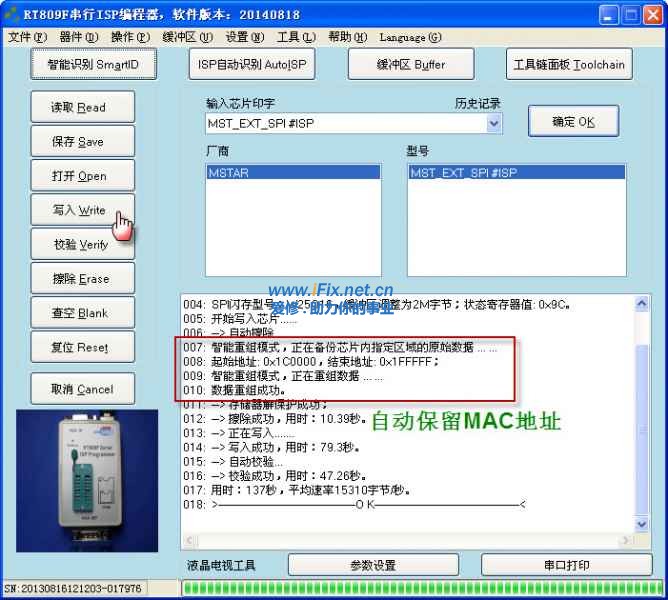

第四步：点击“写入”，自动重组数据、擦除、写入、校验，您只需等待烧录完成即可：

打印信息查看方法

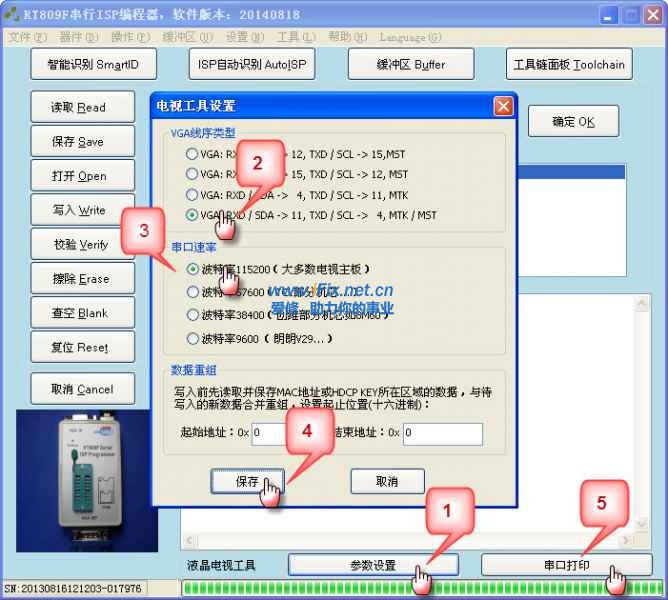

主板先别上电，按图设置打印参数：

Print Set.jpg

按照上图第五步，点击“串口打印”后，再给电视AC上电，即可看到打印信息，此信息会自动保存到桌面，默认文件名为“Print.log”。

Print.log (32.68 KB, 下载次数: 2023)

皓月 · 发表于: 2014-9-1 19:24:38

实在是叹为观止。前所未有的强啊！

皓月 · 发表于: 2014-9-2 21:52:26

真不错.................

正之文武 · 发表于: 2014-9-5 09:03:19

皓月发表于 2014-9-2 21:52
真不错.................

看了楼主的教程真心感受到楼主的无私奉献和技术的高超。不过我有个问题想请教一下：在数据重组的时候，别的机芯也是这样设置么？比如801机芯的。设置的时候这个机器的屏参数局也在这个地址段里面么？

建业电脑 · 发表于: 2014-9-10 18:58:08

好贴必顶起！

admin · 发表于: 2014-9-10 19:25:00

正之文武发表于 2014-9-5 09:03
看了楼主的教程真心感受到楼主的无私奉献和技术的高超。不过我有个问题想请教一下：在数据重组的时候，别 ...

http://www.ifix.net.cn/thread-14392-1-1.html

tomljw · 发表于: 2015-1-13 11:19:16

感谢季老师对我们的贡献，一定永远支持RT809F，永远支持季老师！

草根的草根 · 发表于: 2015-5-17 10:11:39

请问老师：您不是说：“注意：此类板卡读写时，应先点击 “读取” 、“写入”等按钮，然后AC加电，以抢占总线，否则主板的ISP总线会关闭，导致识别不到主芯片或存储器。”可是您在“读取”和“写入”时并没有AC断电，点“读取”后再AC加电，这是为什么呢？

李民浩 · 发表于: 2015-11-30 12:10:55

厉害！学习！

康达电脑 · 发表于: 2015-12-7 13:26:05

感谢季老师对我们的贡献，一定永远支持RT809F，永远支持季老师！
