TCL L46M61B换屏过程，以及换屏过程中的更改方法！

尛-咚

一台TCL L46MB1电视屏破，用户送来要求换一块屏。原机装的是LC470WX1的低分屏，屏线是低分单八的。

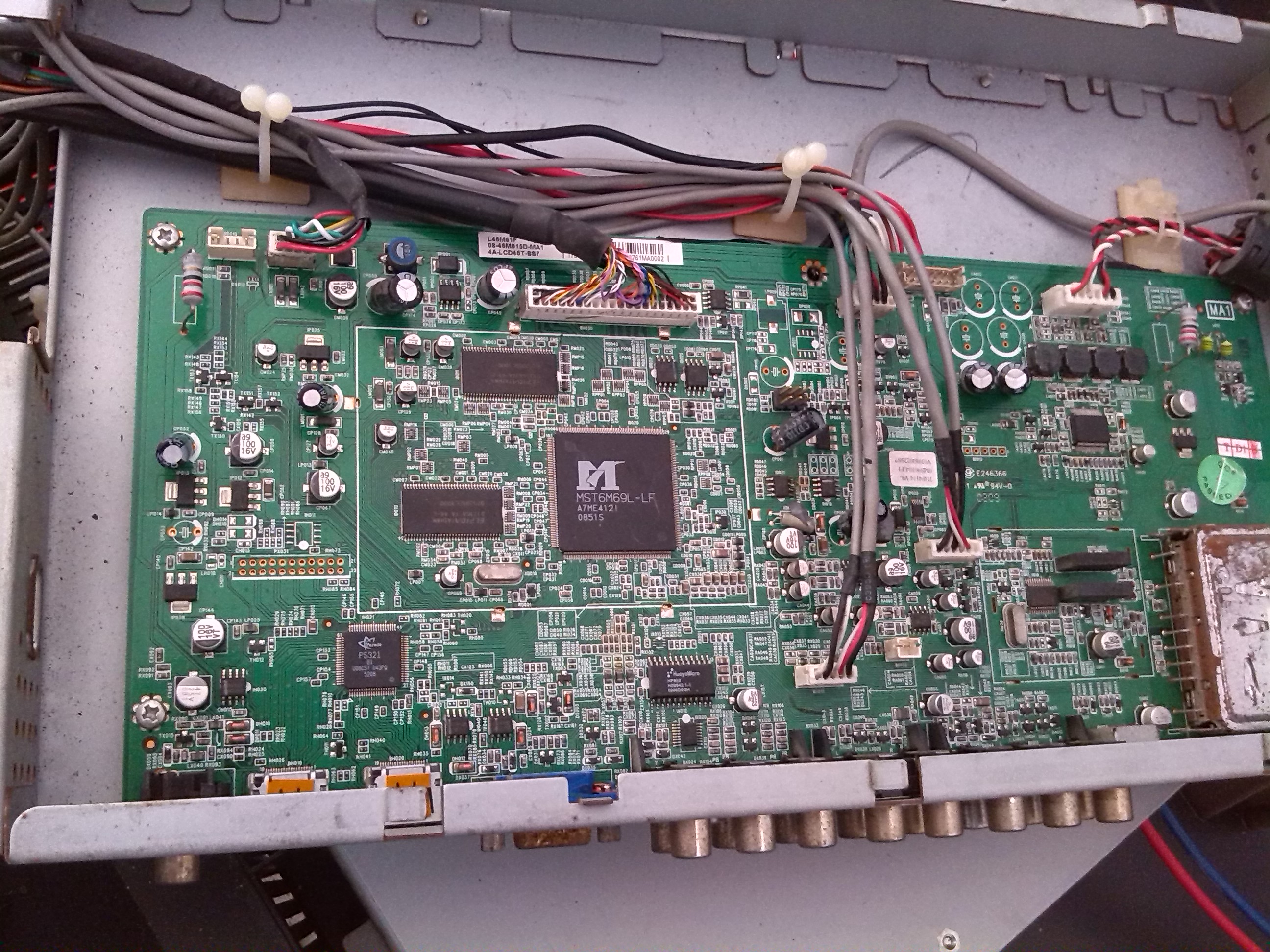

原机主板。

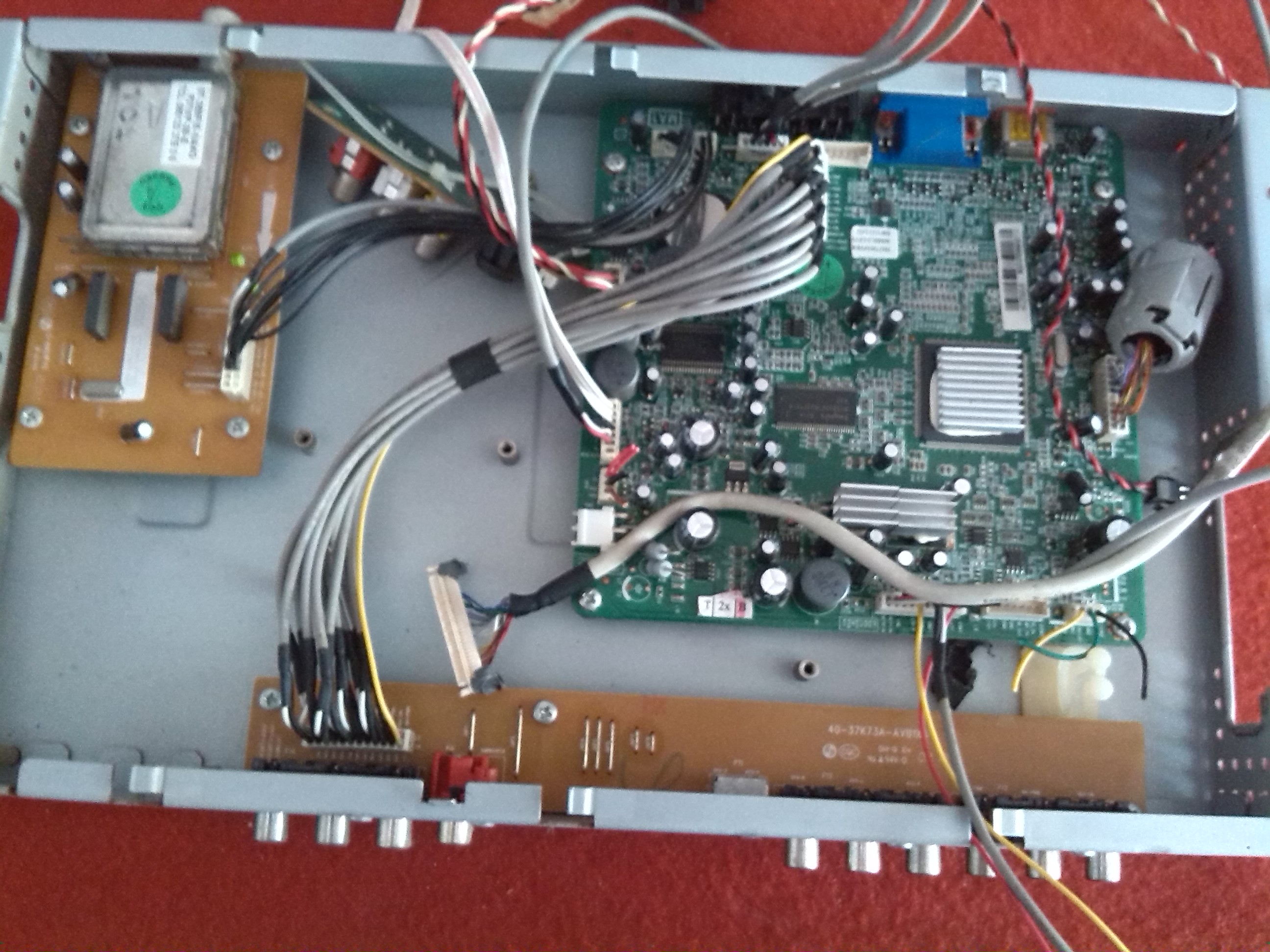

由于手上没有一样的屏一样的屏，就找了一块LG47高清屏装了上去。屏线双十位的。原机主板不支持双十位的屏，然后又找了一块L46M61F的主板装了上去 L46M61F主板。装在L46M61B电视里面。

屏和主板都装好后一看屏线供电又不在一个方向，手里也没有一样的屏线，没办法 只好把屏线剪了从新排序接过一根。

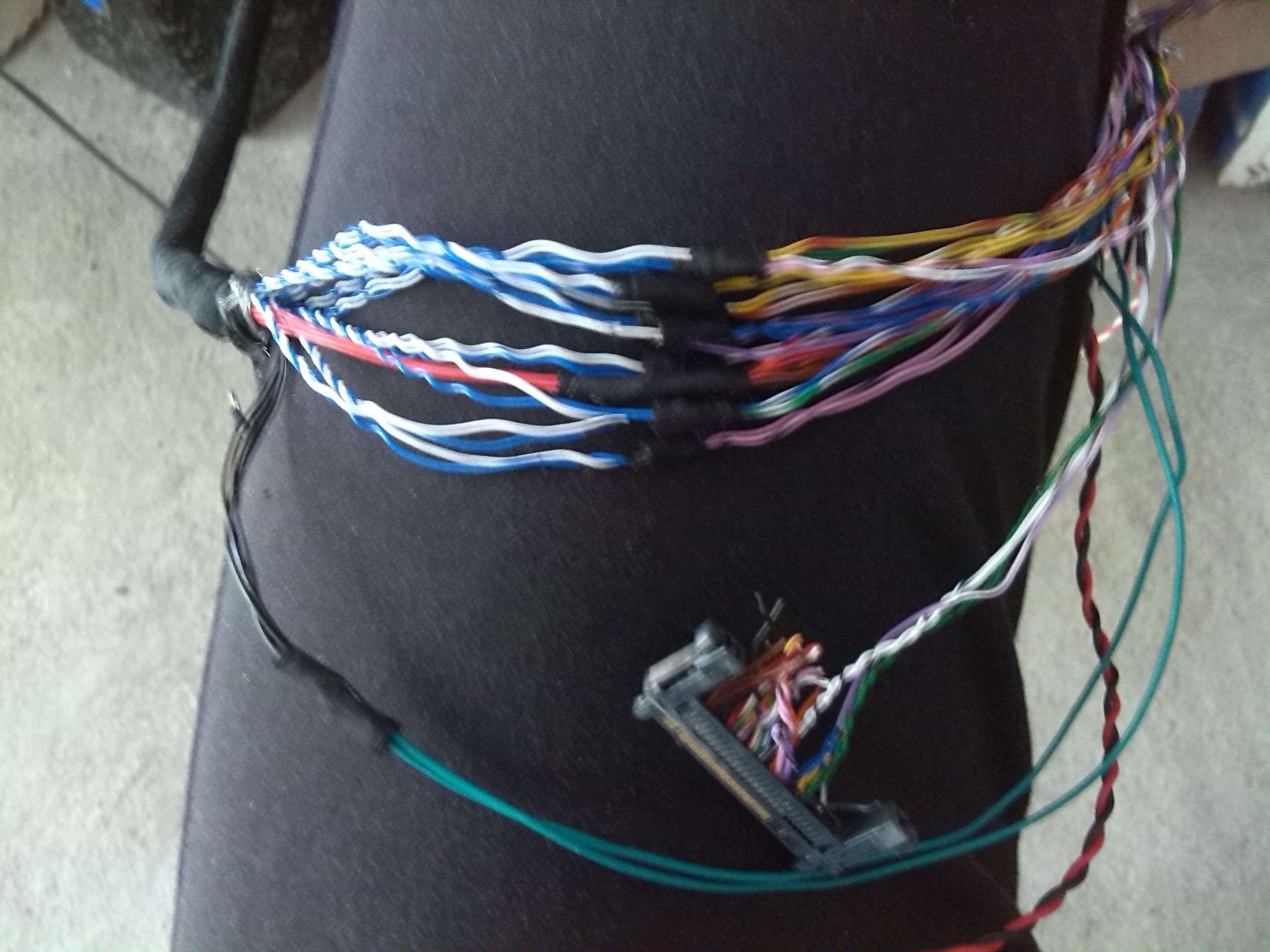

屏线重新排序

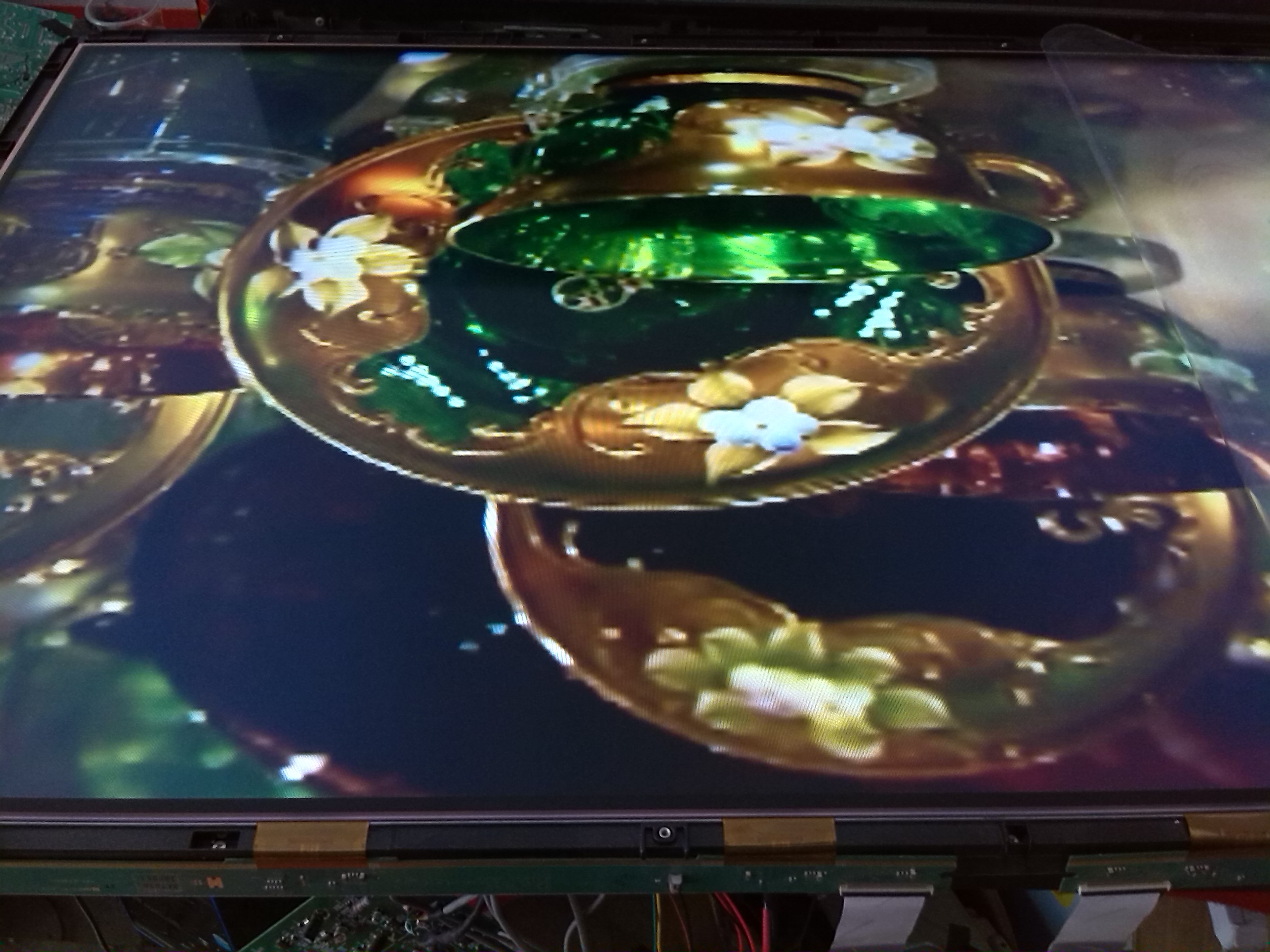

接好屏线之后开机试机图像花屏


原本以为是数据不对，又重新刷了一个程序上去还是一样，

然后看了下逻辑版是LG 6870S-0318B的   前面九个脚都是控制脚，经查询这个逻辑版第七脚是控制， 然后在第七脚加上3.3V  试机无效
第七脚加了3.3V之后的图像。

维修陷入思考，心想此逻辑板前面九个脚都属于控制作用，应该都可以接3.3V上去试试。然后接了一根3.3V的引线一个一个的脚去碰，当碰到第5脚时图像出现变化了。
第5脚接3.3V之后的图像。

一看图像是出来了 可是还是花屏 有鬼脸。维修又陷入困境。 经思考以前有过一次这样的情况是屏线的数据线排序接反了。找到那两根数据线后反接过来图像一切正常
两组数据重新反接。

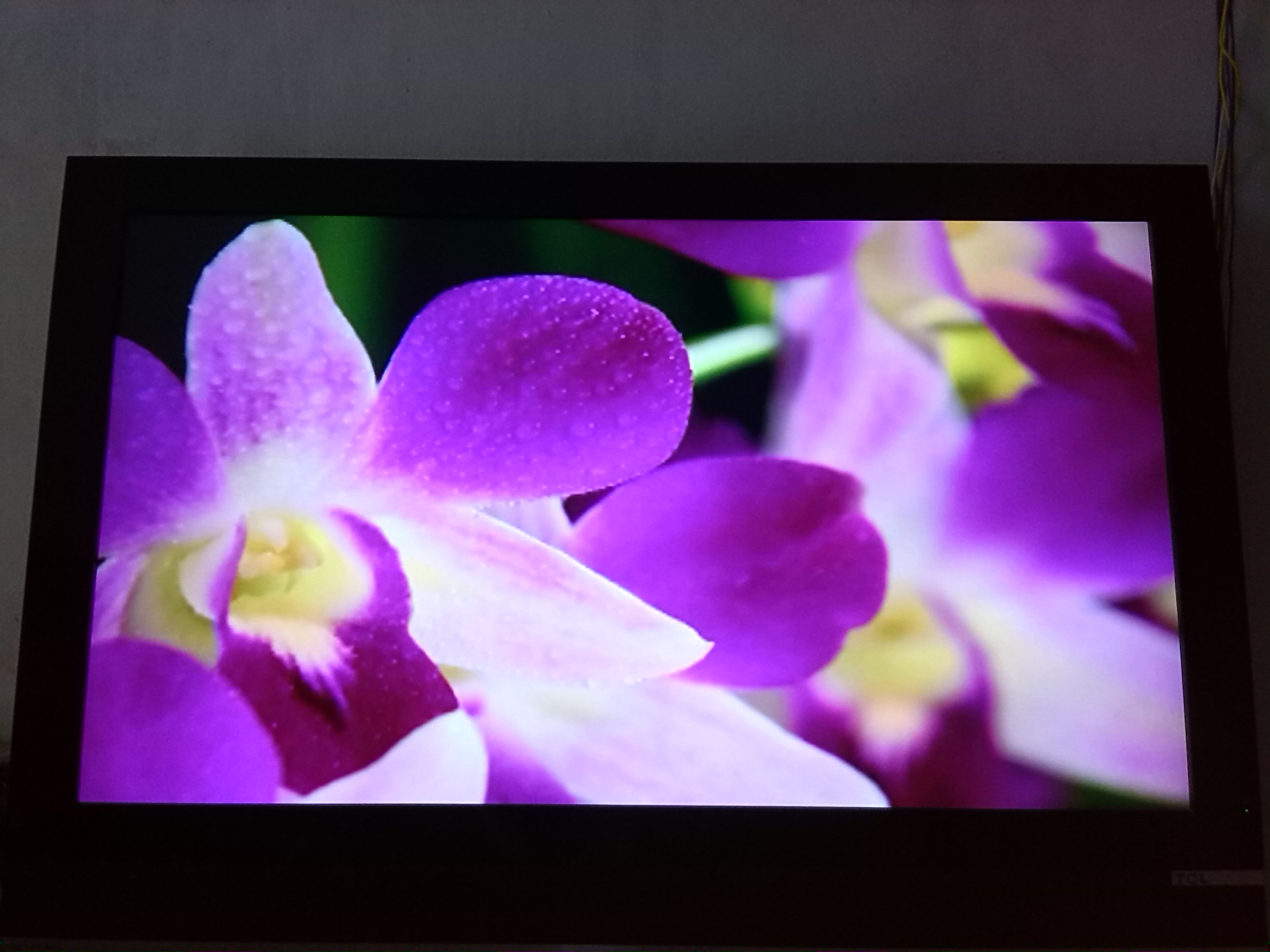

数据线重新排序反接和逻辑板第5脚加3.3V之后的图像。

试机两小时一切正常。
OK

由于屏线的数据线接反，和逻辑板资料不全导致此次换屏花费了大量的时间。改屏线一定要细心不能粗心大意。不然接反又会是一样废脑的活。
