AT45DB系列SPI闪存读写教程_以网卡和路由器常用的AT45DB081D为例

编程器：RT809F，软件版本：RT809F 140506或之后的版本。

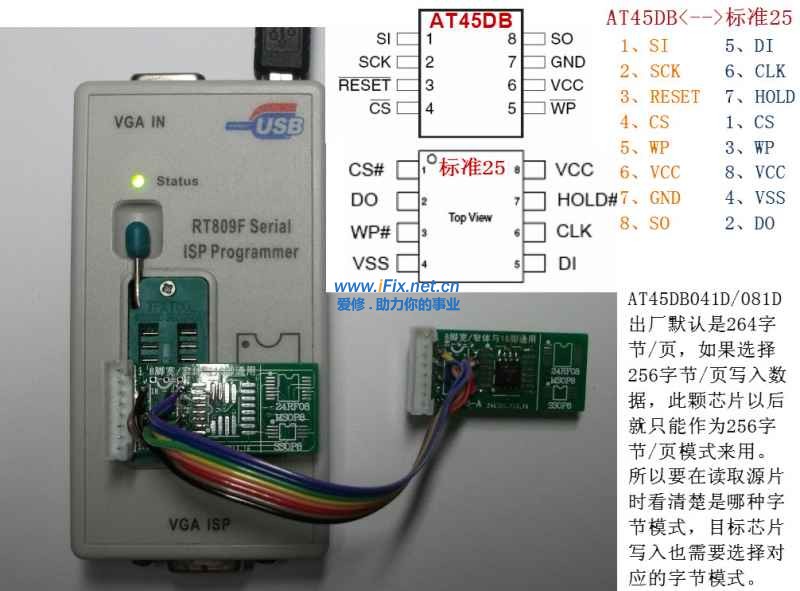

读写接线图：

AT45DB081D读写接线高清图： AT45DB081D接线图.rar (150.08 KB, 下载次数: 3085)

上传日期: 2014-5-22 17:38

点击文件名下载附件

A、备份方法概要：“智能识别”——>"读取" ——>"保存"

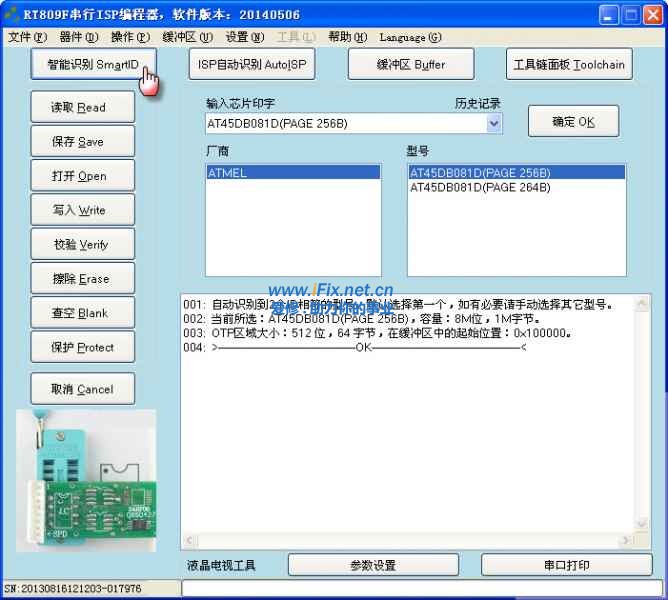

第一步：按图示，将编程器与芯片正确连接，打开软件到主界面，点击“智能识别”：

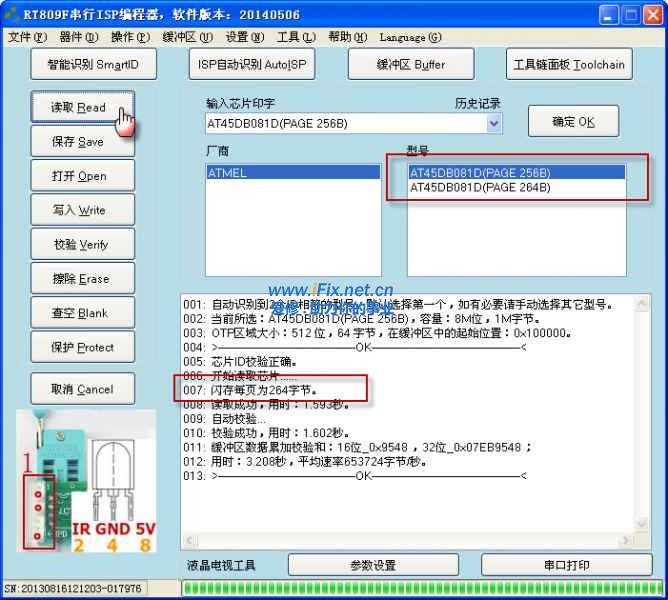

第二步：点击“读取”，注意看软件提示的页大小：

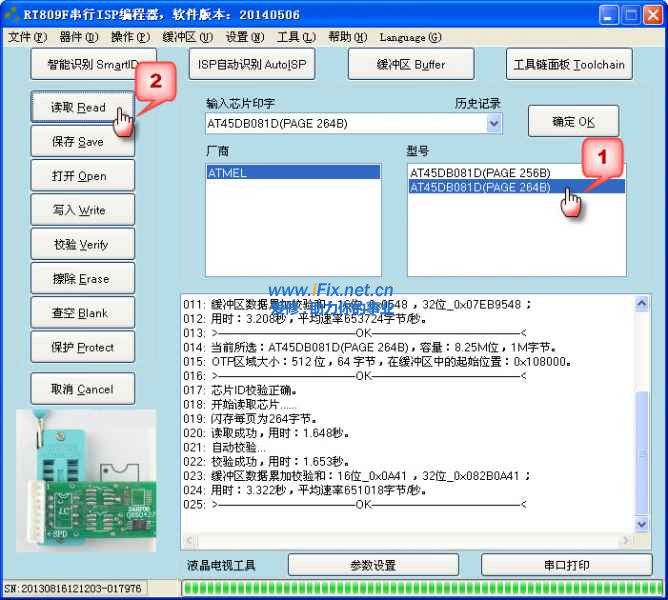

第三步：如果软件提示“闪存每页为256字节”，则跳过此步骤；如果提示“闪存每页为264字节”，则需要按下图所示，重新选择芯片型号，然后再次读取：

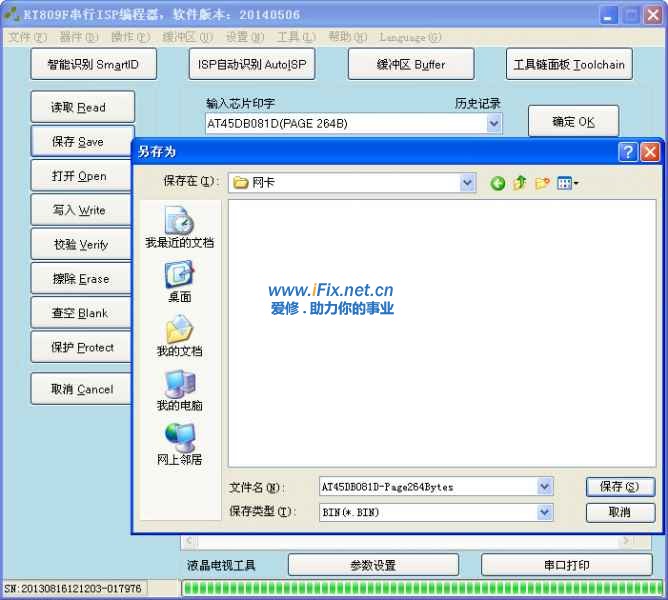

第四步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、芯片型号：



B、烧录方法概要：“智能识别”——>"打开"待烧录程序文件——>"写入"

第一步：按图示，将编程器与芯片正确连接，打开软件到主界面，点击“智能识别”：

图片同A、第一步

第二步：选择待烧录的程序文件：

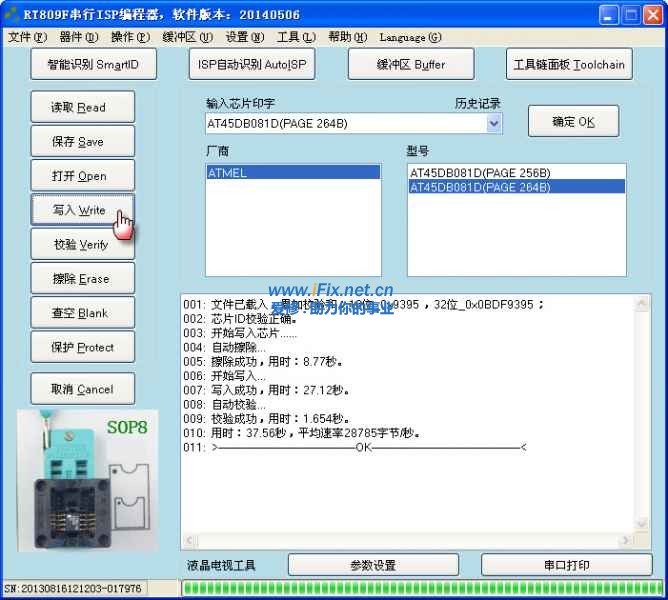

第三步：点击“写入”，809F会自动擦除、写入、校验，您只需等待烧录完成即可：
