RT809F使用教程—MICRONAS VCT系列内置FLASH在线读写教程_以LG电视常用的VCT7993P为例

admin · 发表于: 2014-4-6 17:36:40

MICRONAS VCT系列主芯片内置FLASH在线读写教程

编程器：RT809F，软件版本：RT809F 140405或之后的版本。
板号：PP78A_EAX32572504，LG 42PC5RV等离子主板，主芯片VCT7993P，此芯片在LG液晶电视主板上也比较常见。

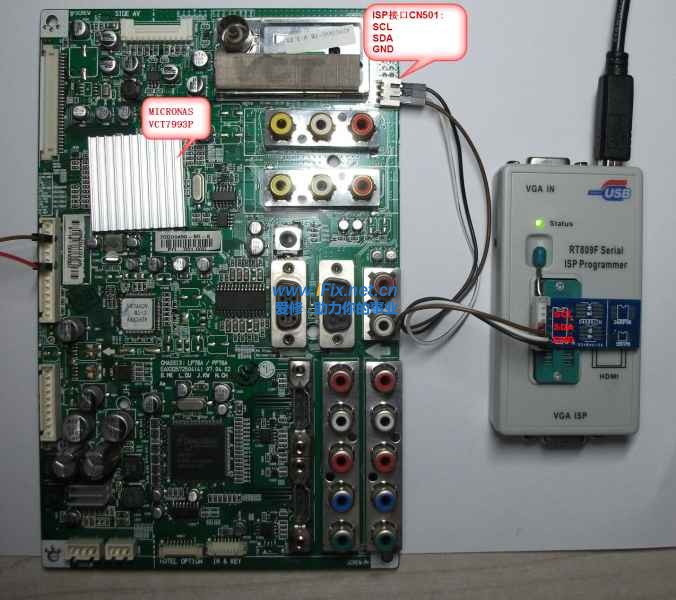

在线读写接线图：

LG VCT7993P ISP.jpg

用三根线将809F编程器I2C扩展口与主板的ISP接口CN501相连。

A、备份方法概要：“ISP自动识别”——>"读取" ——>"保存"

第一步：从编程器的I2C扩展口接三根线到主板的CN501接口，主板先不加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

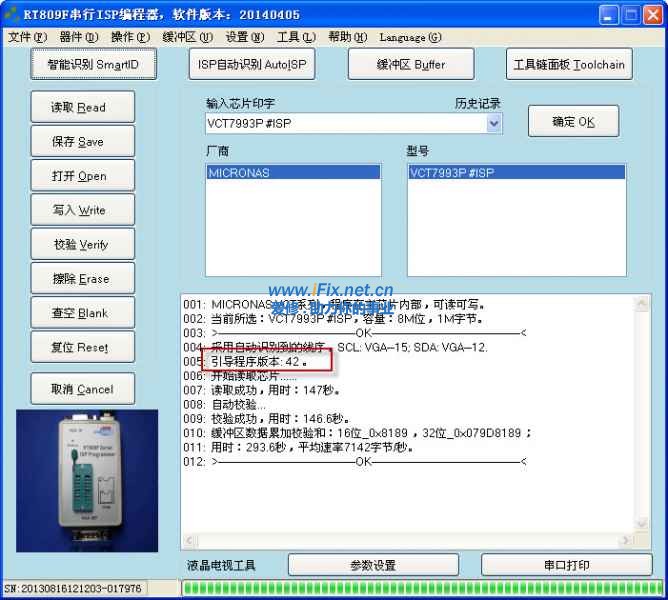

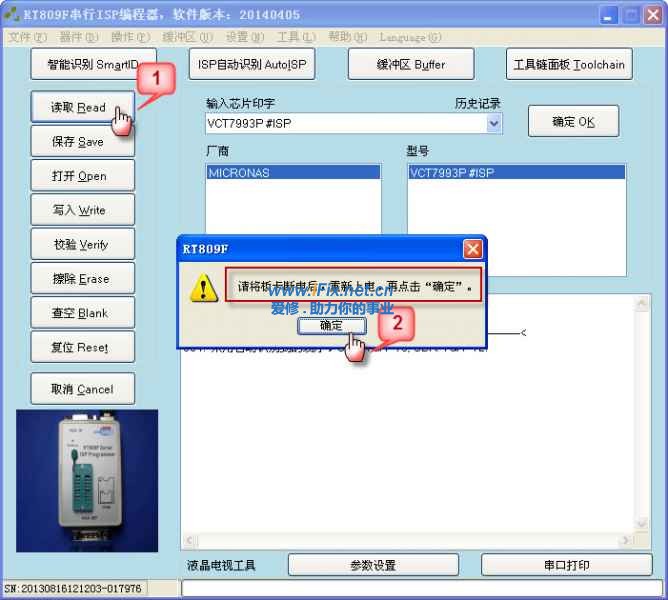

第二步：点击“读取”，按照提示给主板上电，再点击“确定”（从上电到点确定的时间间隔应大于2秒），809F软件会读取并自动校验一次：

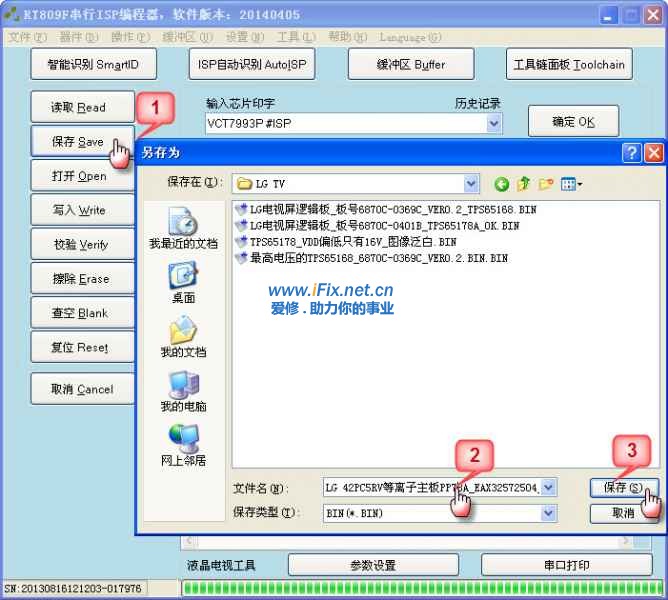

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、芯片型号：

B、烧录方法概要：“ISP自动识别”——>"打开"待烧录程序文件——>"写入"

第一步：从编程器的I2C扩展口接三根线到主板的CN501接口，主板先不加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

图片同A、第一步

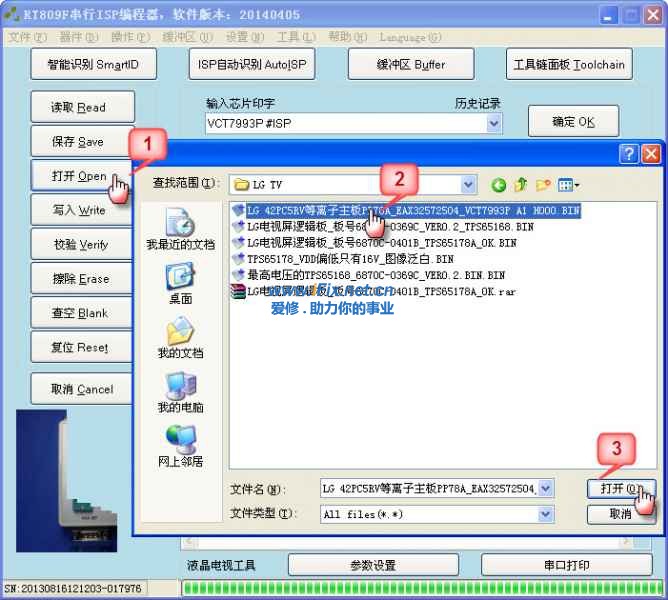

第二步：选择待烧录的程序文件：

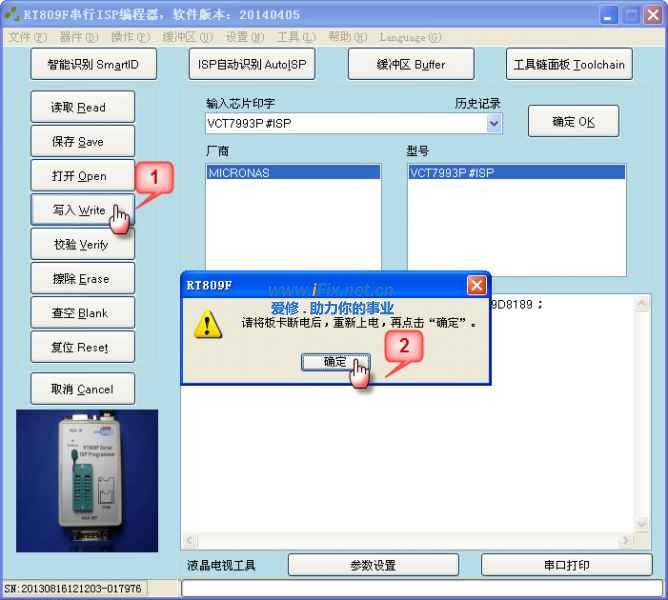

第三步：点击“写入”，按照提示给主板重新上电，再点击“确定”（从上电到点确定的时间间隔应大于2秒），809F会自动擦除、写入、校验，您只需等待烧录完成即可：

LG 42PC5RV等离子主板PP78A_EAX32572504_VCT7993P A1 H000程序

LG 42PC5RV等离子主板PP78A_EAX32572504_VCT7993P A1 H000.rar (249.2 KB, 下载次数: 6037)

火灵通 · 发表于: 2014-9-20 19:06:07

谢谢管理员提供的教程，慢慢学习进行消化吸收。

草根的草根 · 发表于: 2015-5-17 12:43:29

请问老师：大部分的主芯片上面都有散热片，看不到型号，有什么好的方法可以取下散热片，看完型号后又有什么好方法把散热片固定在芯片上？

惠民 · 发表于: 2015-5-17 14:29:30

请问老师：大部分的主芯片上面都有散热片，看不到型号，有什么好的方法可以取下散热片，看完型号后又有什么好方法把散热片固定在芯片上？

admin · 发表于: 2015-5-18 09:13:59

惠民发表于 2015-5-17 14:29
请问老师：大部分的主芯片上面都有散热片，看不到型号，有什么好的方法可以取下散热片，看完型号后又有什么 ...

风枪加热散热片后再取下，固定使用导热硅胶，有粘性的那种。

鑫达家电 · 发表于: 2016-4-5 16:38:55

本帖最后由鑫达家电于 2016-4-5 16:49 编辑

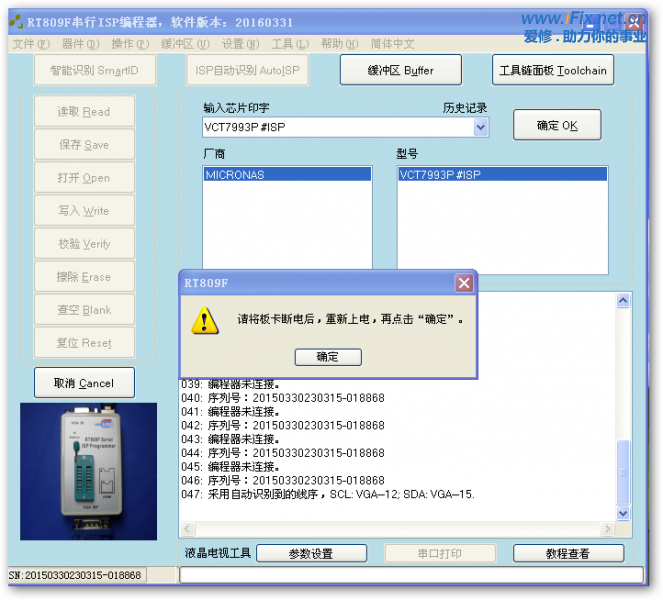

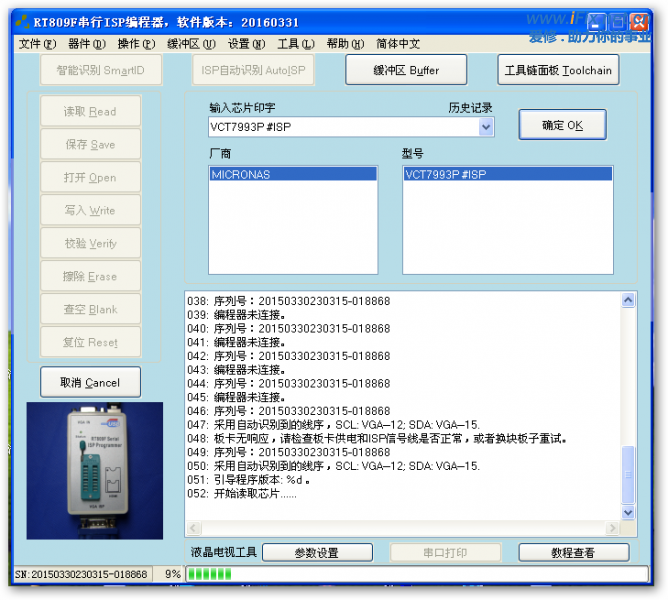

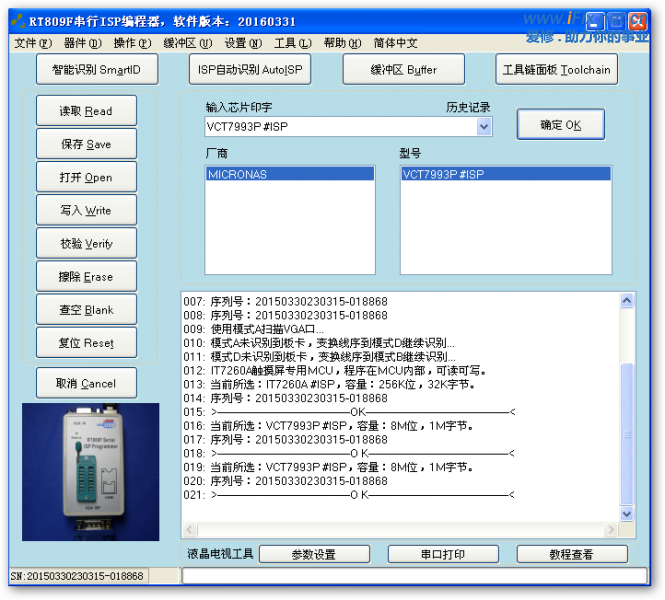

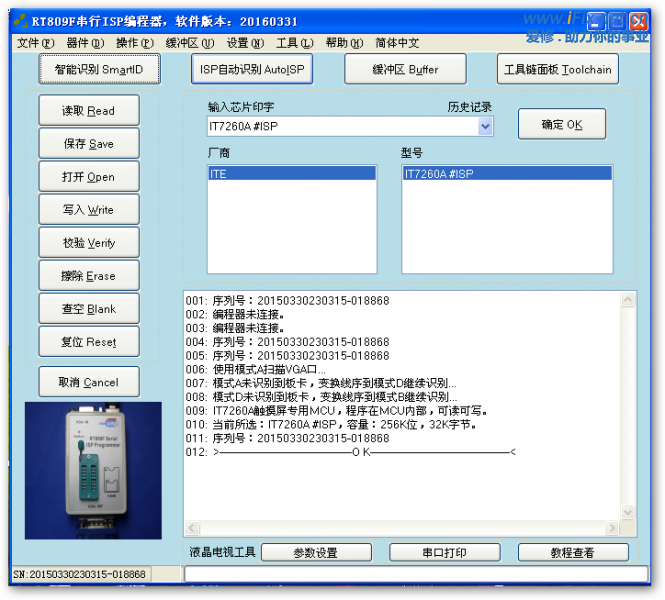

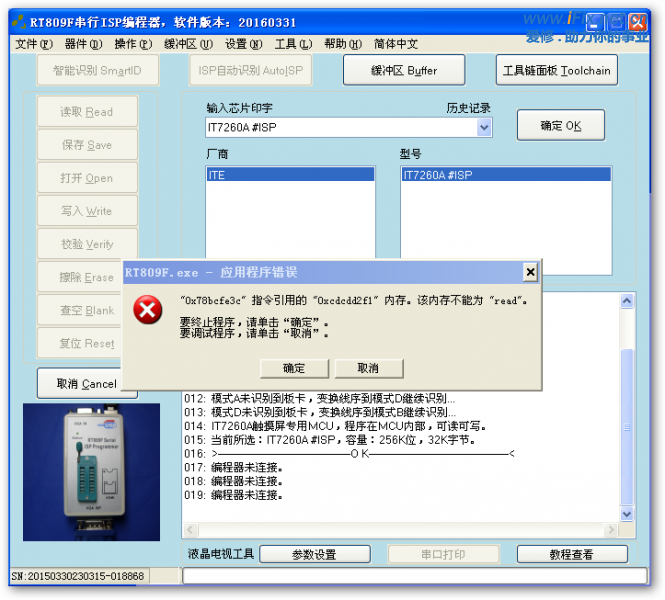

刚修到 LG 32LC7R-TA主板 EAX32572506(0) 配LC320WX6想保存一下。自动识别错误，手动填型号后才可以，要重新上电才可读取。中间多次无法连接编程器。附打印和程序。过程如图：

LG 32LC7R-TA主板 EAX32572506(0) 配LC320WX6 VCT7993P #ISP_20160405_175112.rar (244.29 KB, 下载次数: 24)

admin · 发表于: 2016-4-6 09:05:19

鑫达家电发表于 2016-4-5 16:38
刚修到 LG 32LC7R-TA主板 EAX32572506(0) 配LC320WX6想保存一下。自动识别错误，手动填型号后才可以，要重 ...

USB线必须使用809F原装的，电源插座也要有良好的接地，否则有些电源上电时产生的冲击会导致USB不联机。

佳迅维修 · 发表于: 2016-4-6 23:19:03

刚购买不久RT809F,正在慢慢学习。
