MICRONAS VCT系列主芯片内置FLASH在线读写教程

编程器：RT809F，软件版本：RT809F 140405或之后的版本。

板号：40-L42M71-MAC4XG，TCL MC77机芯，L52H78F机型，主芯片VCT6973G

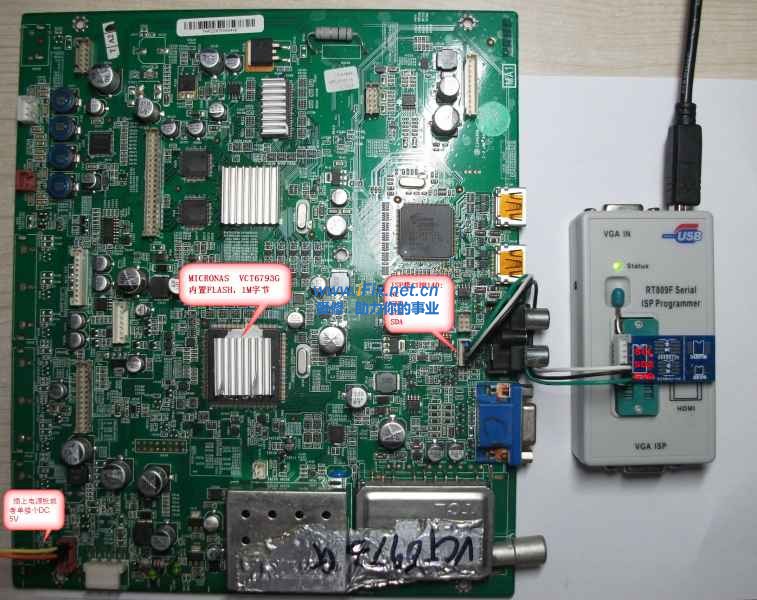

在线读写接线图：

用三根线将809F编程器I2C扩展口与主板的ISP接口BR140相连 。

MC77在线读写接线高清图：
MC77 VCT6973G ISP.rar (590.51 KB, 下载次数: 3412)

上传日期: 2014-4-5 21:16

点击文件名下载附件

A、备份方法概要：“ISP自动识别”——>"读取" ——>"保存"

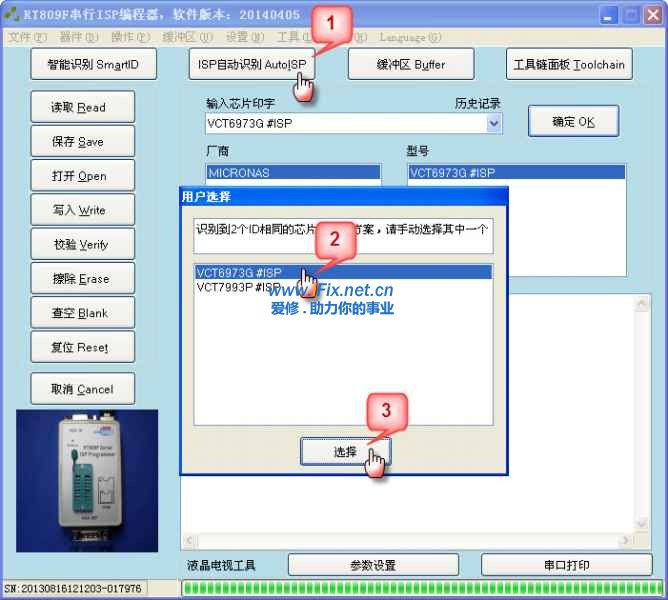

第一步：从编程器的I2C扩展口接三根线到主板的BR140接口，主板先不加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

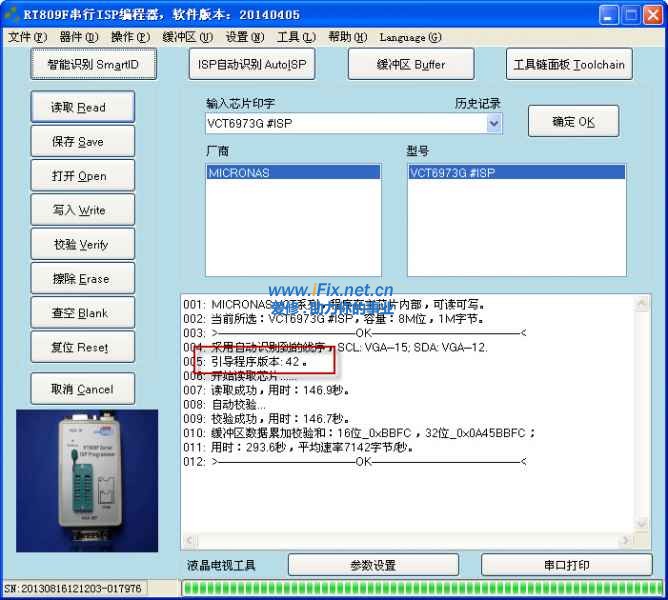

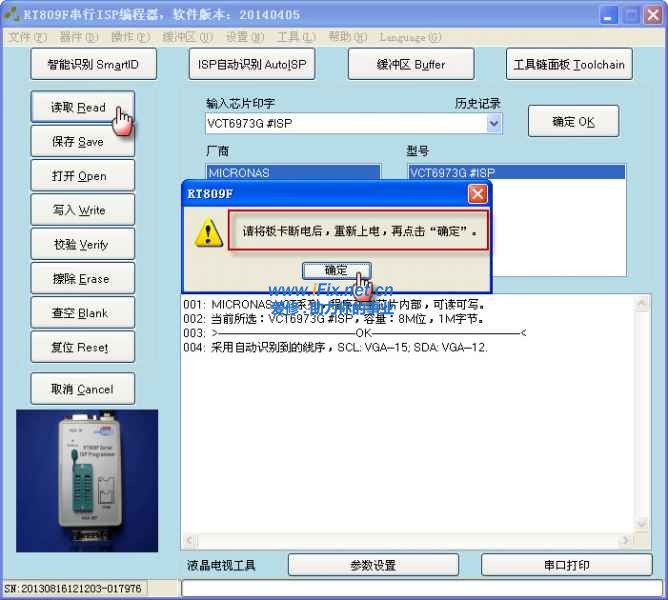

第二步：点击“读取”，按照提示给主板上电，再点击“确定”（从上电到点确定的时间间隔应大于2秒），809F软件会读取并自动校验一次：

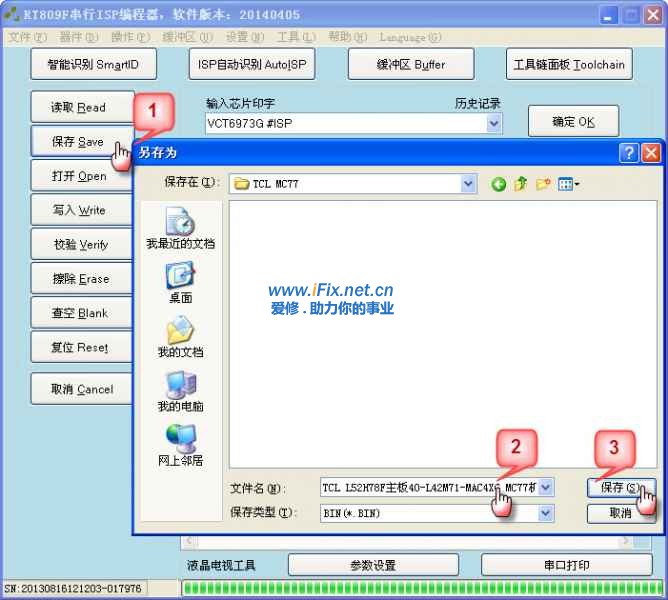

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、芯片型号：

B、烧录方法概要：“ISP自动识别”——>"打开"待烧录程序文件——>"写入"

第一步：从编程器的I2C扩展口接三根线到主板的BR140接口，主板先不加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

图片同A、第一步

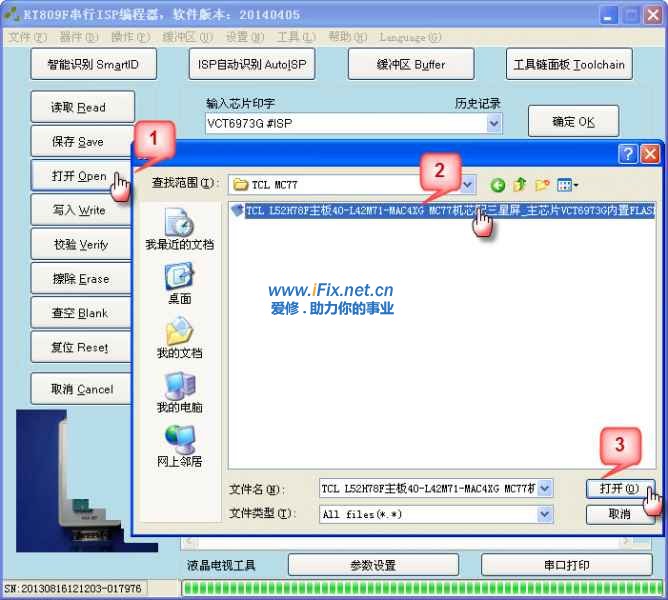

第二步：选择待烧录的程序文件：

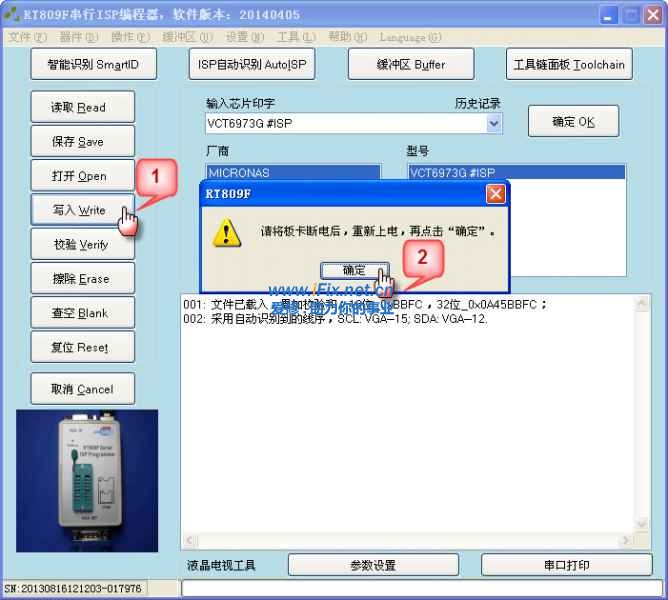

第三步：点击“写入”，按照提示给主板重新上电，再点击“确定”（从上电到点确定的时间间隔应大于2秒），809F会自动擦除、写入、校验，您只需等待烧录完成即可：

TCL L52H78F主板40-L42M71-MAC4XG MC77机芯配三星屏_主芯片VCT6973G内置FLASH程序
TCL L52H78F主板40-L42M71-MAC4XG MC77机芯配三星屏_主芯片VCT6973G内置FLASH程序.rar (193.63 KB, 下载次数: 2987)

上传日期: 2014-4-5 21:16

点击文件名下载附件
