TCL MS99机芯6I988_EN25F16在线读写教程 —— 附打印信息查看方法
编程器：RT809F，截图软件版本：RT809F安装软件-140206版，加140324补丁。
板号：TCL MS99机芯，主芯片MSD6I988，存储器GD25Q16
注意：此类板卡读写时，应先点击 “读取” 、“写入”等按钮，然后AC加电，以抢占总线，否则主板的ISP总线会关闭，导致识别不到主芯片或存储器。
点击按钮和加电的时间间隔非常重要，请多尝试几次，找准节奏就好操作了。
A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

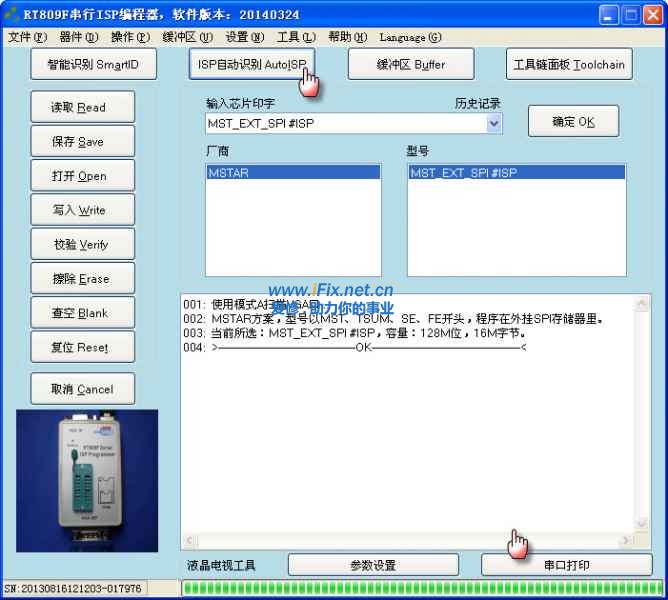

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

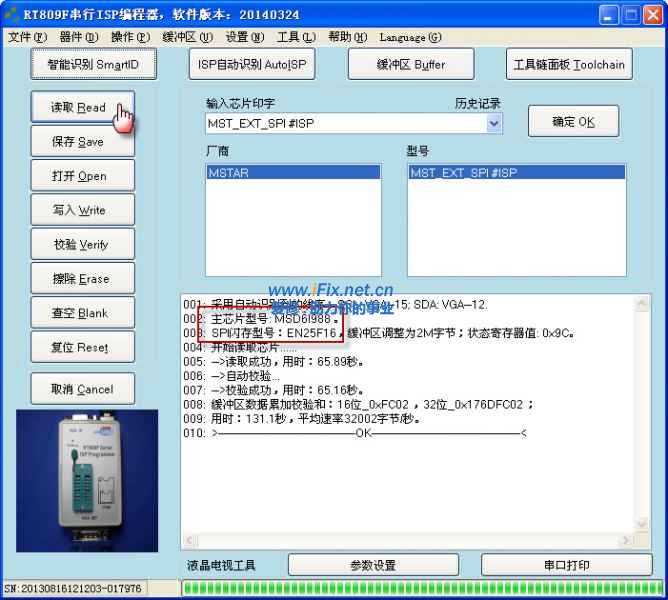

第二步：AC断电，点击“读取”，然后重新上电，809F软件会读取并自动校验一次（如果校验出错，可以在“设置”菜单里调慢ISP速度重新读取）：

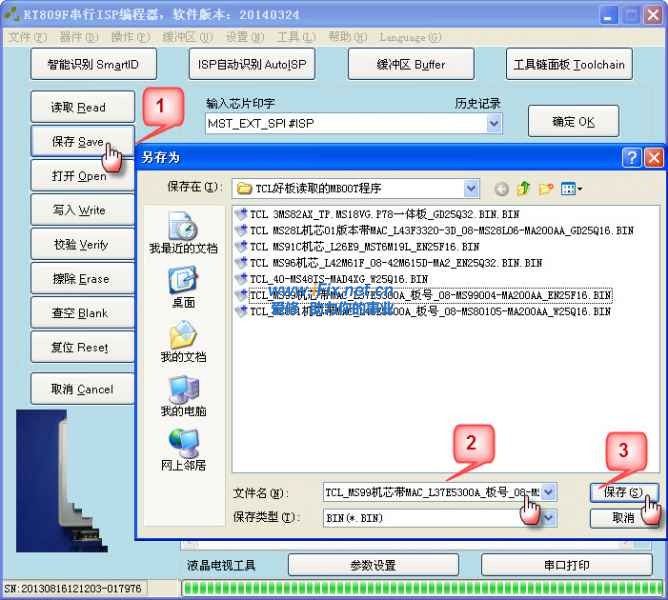

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：
B、烧录方法概要：“ISP自动识别” ——>“打开”待烧录文件——>“写入”
第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：
图片同A、第一步

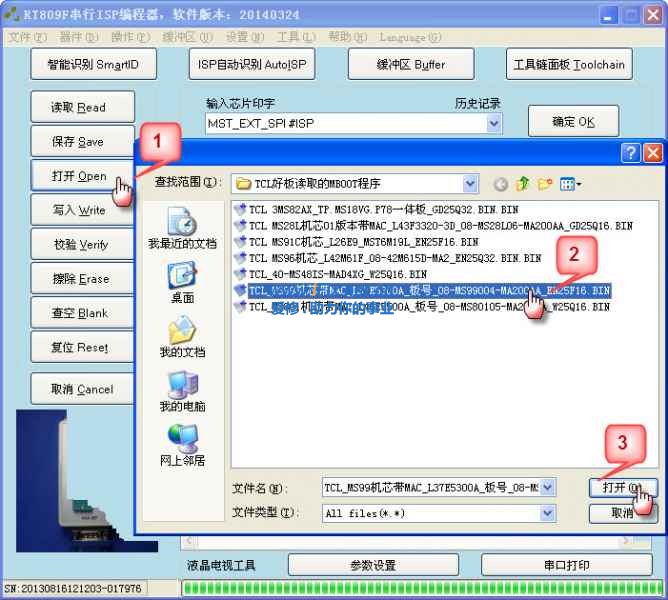

第二步：选择待烧录的程序文件：

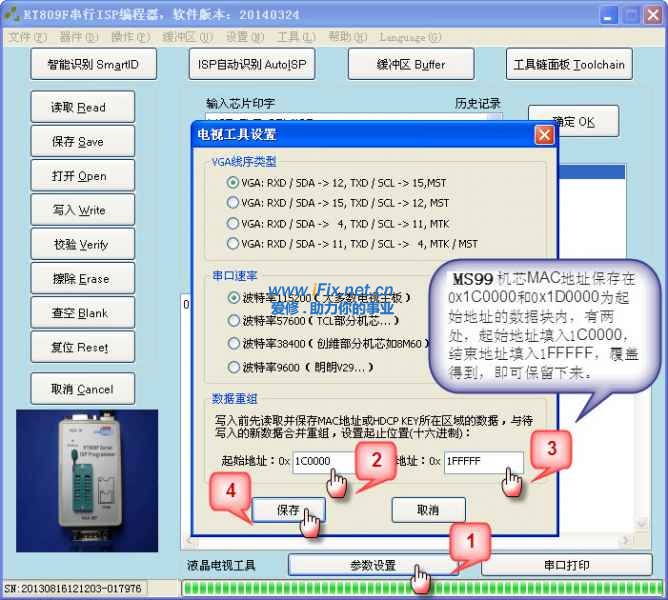

第三步：设置数据重组功能，以保留原机MAC地址等信息：

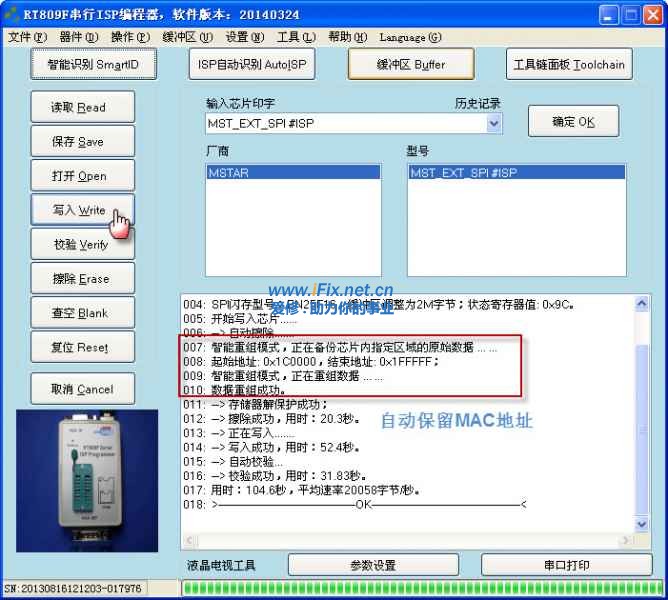

第四步：AC断电，点击“写入”，然后重新上电，会自动重组数据、擦除、写入、校验，您只需等待烧录完成即可：
打印信息查看方法

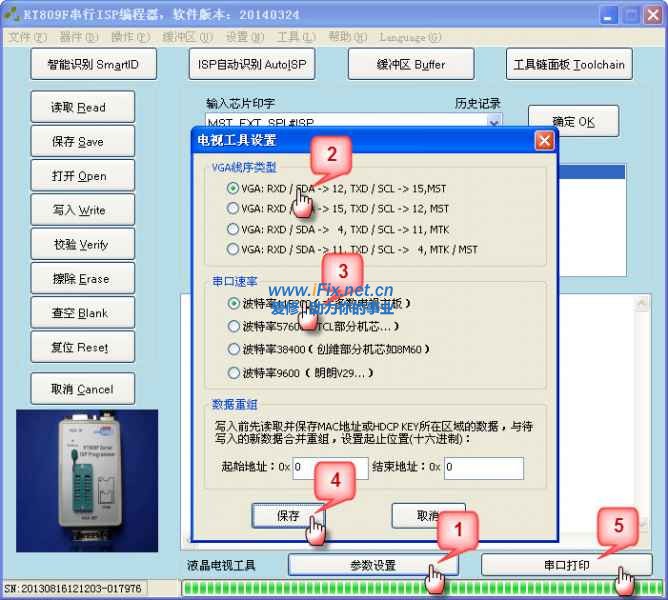

主板先别上电，按图设置打印参数：
按照上图第五步，点击“串口打印”后，再给电视AC上电，即可看到打印信息，此信息会自动保存到桌面，默认文件名为“Print.log”。
此机芯默认的串口打印信息为：
UART_115200 BIST0-OKBIST1-OK [456789ABCD][56789ABCD]-89 [456789ABCD][56789ABCDE]-89 _U
写入这个MBOOT才能出来完整的打印信息：
TCL_MS99_L32E5300A-维修用MBOOT程序-开启完整打印信息
TCL_MS99_L32E5300A-维修-mboot-打印信息ON_20120313050924832.rar
