RT809F使用教程 —— TCL MS801机芯MSD6A801_W25Q16在线读写和串口打印方法

admin

TCL MS801机芯MSD6A801_W25Q16在线读写教程

—— 附打印信息查看方法

编程器：RT809F，截图软件版本：RT809F安装软件-140206版，加140324补丁。

板号：08-MS80105-MA200AA，TCL MS801机芯，L46E5500A机型，主芯片MSD6A801，存储器W25Q16

此板的ISP通道和串口复用，均有两组，线序1和线序4均可以接收打印信息和在线读写MBOOT程序，这里采用线序1。

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

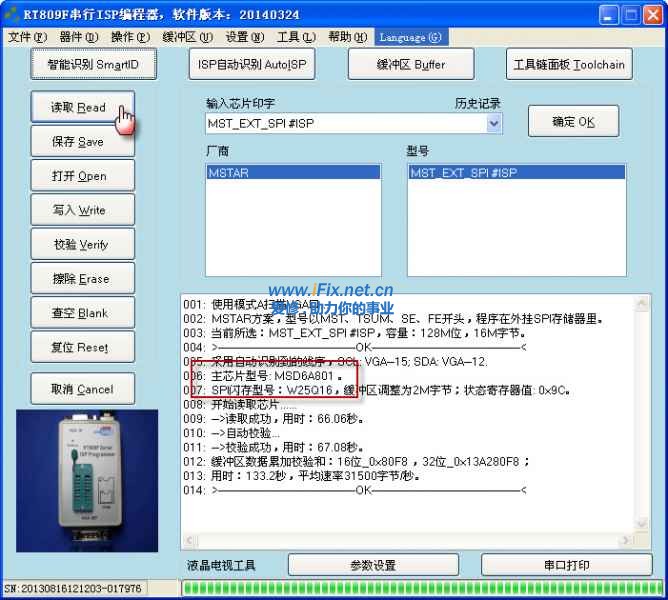

第二步：点击“读取”，809F软件会读取并自动校验一次（如果校验出错，可以在“设置”菜单里调慢ISP速度重新读取）：

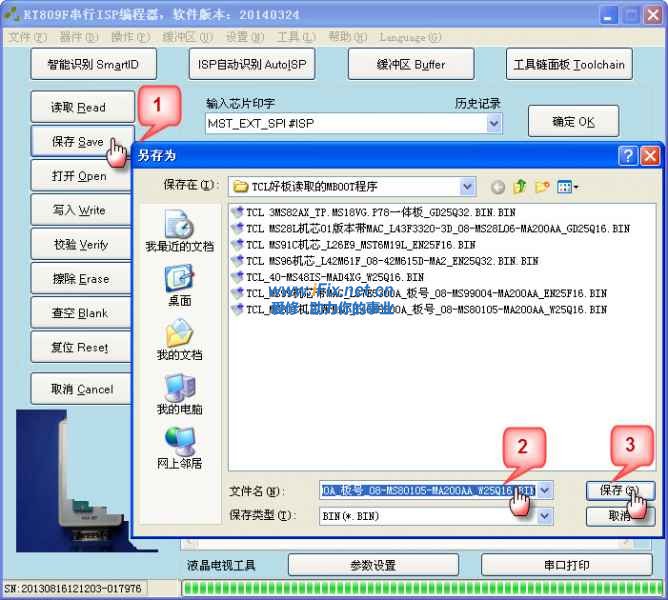

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

B、烧录方法概要：“ISP自动识别” ——>“打开”待烧录文件——>“写入”

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

图片同A、第一步

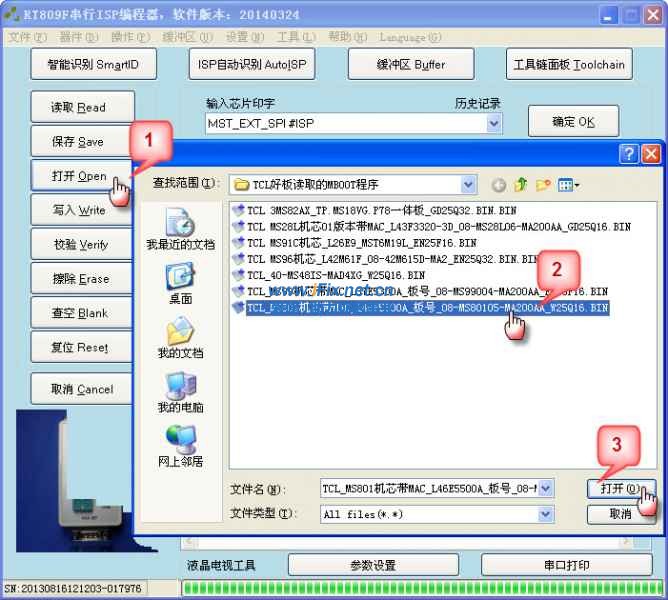

第二步：选择待烧录的程序文件：

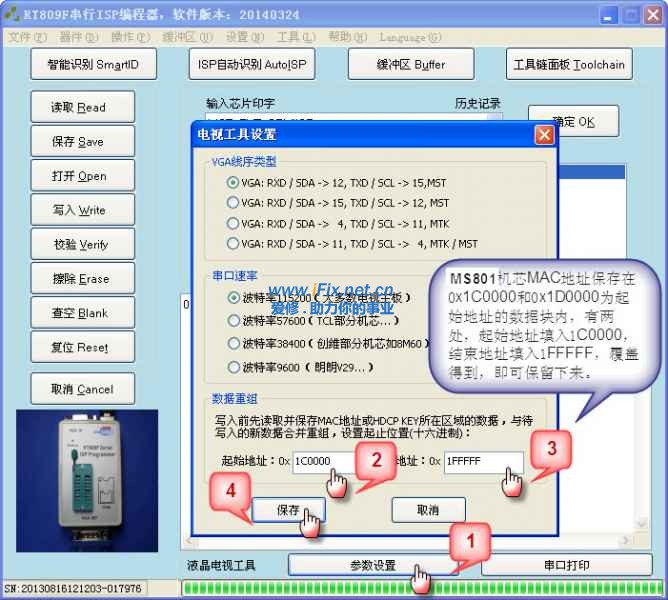

第三步：设置数据重组功能，以保留原机MAC地址等信息：

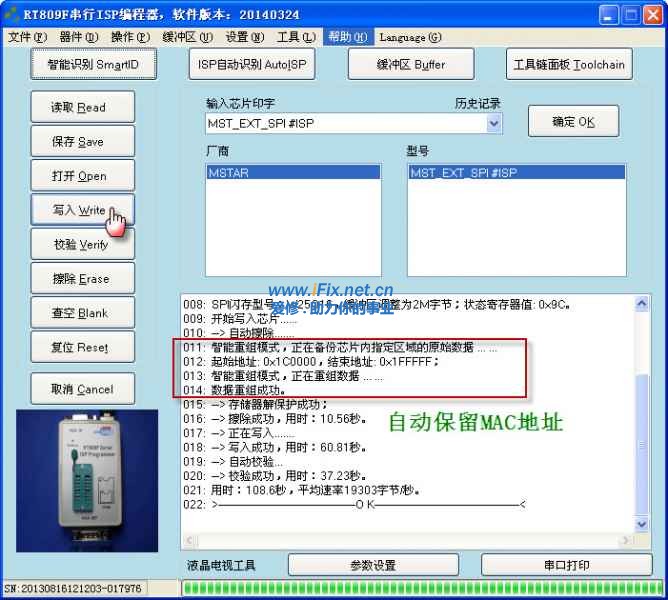

第四步：点击“写入”，自动重组数据、擦除、写入、校验，您只需等待烧录完成即可：

打印信息查看方法

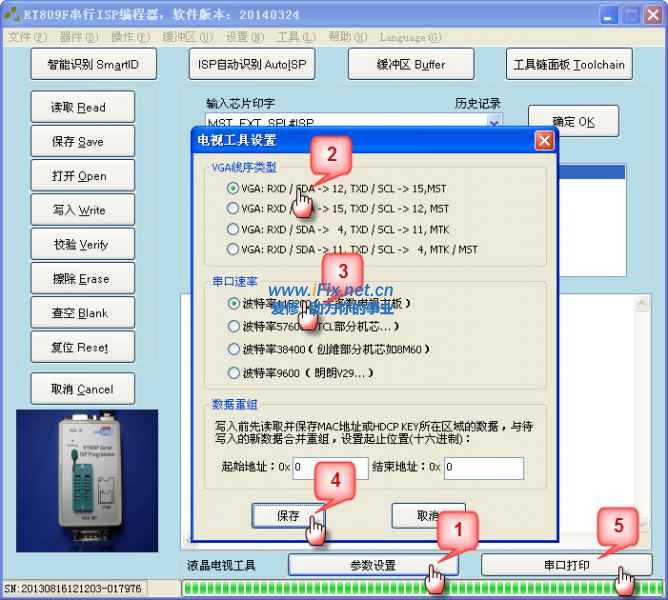

主板先别上电，按图设置打印参数：

按照上图第五步，点击“串口打印”后，再给电视AC上电，即可看到打印信息，此信息会自动保存到桌面，默认文件名为“Print.log”。

MS801_Print.rar (1023 Bytes, 下载次数: 6362)

上传日期: 2014-3-31 19:15

点击文件名下载附件

mdrepair

请教：数据重组怎么知道开始位置和结束位置呢，一般液晶彩电刷机都需要这个步骤吗

我修修

学习学习，还是有好多不懂

边修边学

我人笨，我的理解是网络机都有唯一的MAC地址，那玩意用来上网的，你搞非法，同过它可以查到你，没它没发上网，有些网络机MBOOT在25FLASH中这里还有MAC，它的具体位置可以通过读出的缓存中看到，重写新的数据，通过重组，保留那段MAC地址，覆盖过去，不这样呵呵，上不了网了。打印信息，一般在主板核心供电正常情况下，主芯片先检查DDR，然后MBOOT，然后NAND，然后其他硬件，正常后就可以等待用户开机了，比如看到打印走到MBOOT时不断重复，可能你要升级系统或NAND有问题了。打印还要看主板支持这个功能与否。实际中具体问题具体分析。不说了，说多了让你发现我小学毕业可不好。那时家穷哟。中学文化的不要喷哟。
