RT809F使用教程 —— TCL MS28L机芯MSD6I981_GD25Q16在线读写和串口打印方法

admin

TCL MS28L机芯6I981_GD25Q16在线读写教程

—— 附打印信息查看方法

编程器：RT809F，截图软件版本：RT809F安装软件-140206版，加140324补丁。

板号：TCL MS28L机芯，主芯片MSD6I981，存储器GD25Q16

注意：此类板卡读写时，应先点击 “读取” 、“写入”等按钮，然后AC加电，以抢占总线，否则主板的ISP总线会关闭，导致识别不到主芯片或存储器。

点击按钮和加电的时间间隔非常重要，请多尝试几次，找准节奏就好操作了。

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

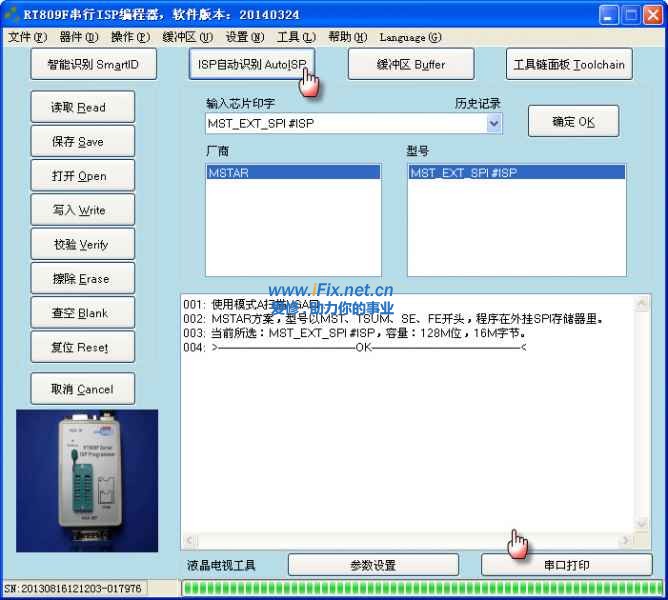

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

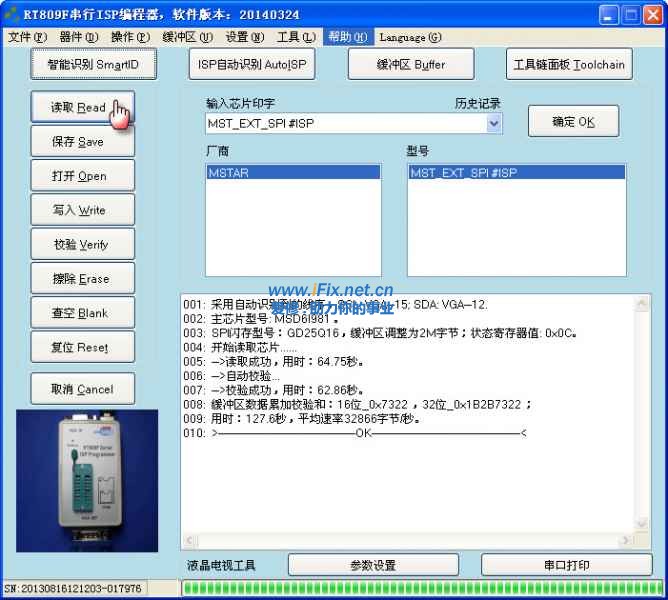

第二步：AC断电，点击“读取”，然后重新上电，809F软件会读取并自动校验一次（如果校验出错，可以在“设置”菜单里调慢ISP速度重新读取）：

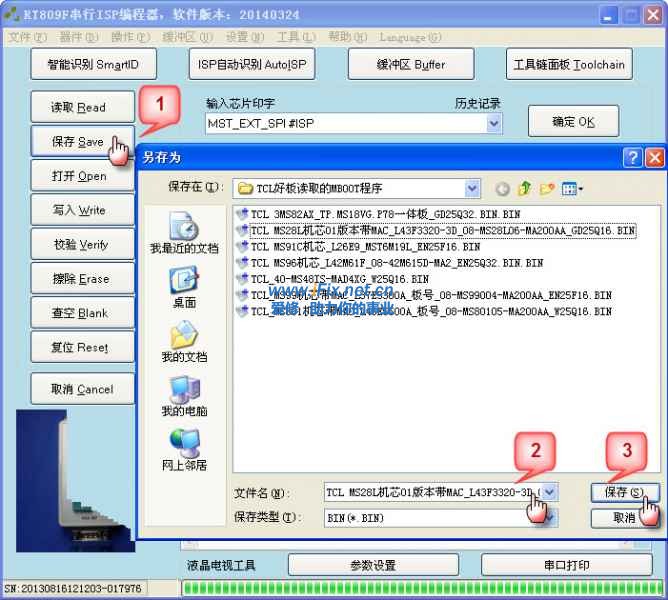

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

B、烧录方法概要：“ISP自动识别” ——>“打开”待烧录文件——>“写入”

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，给主板上电（开机状态，待机供电和主供电都要有），然后点击图示按钮，提示检测到主芯片类型：

图片同A、第一步

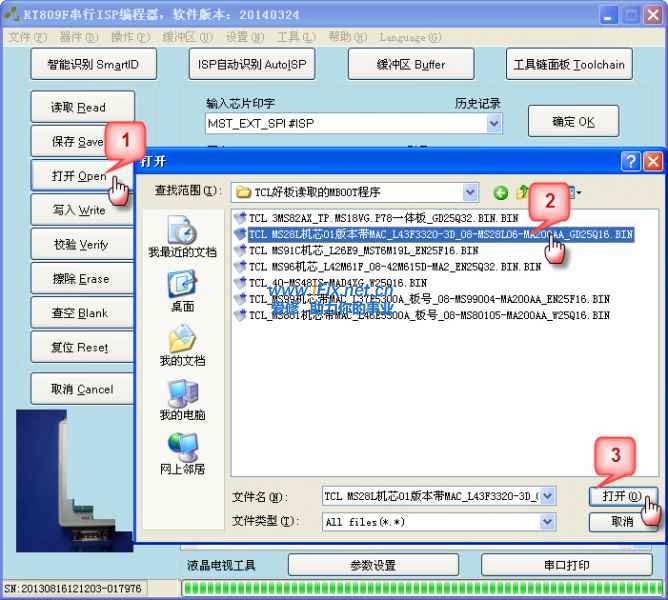

第二步：选择待烧录的程序文件：

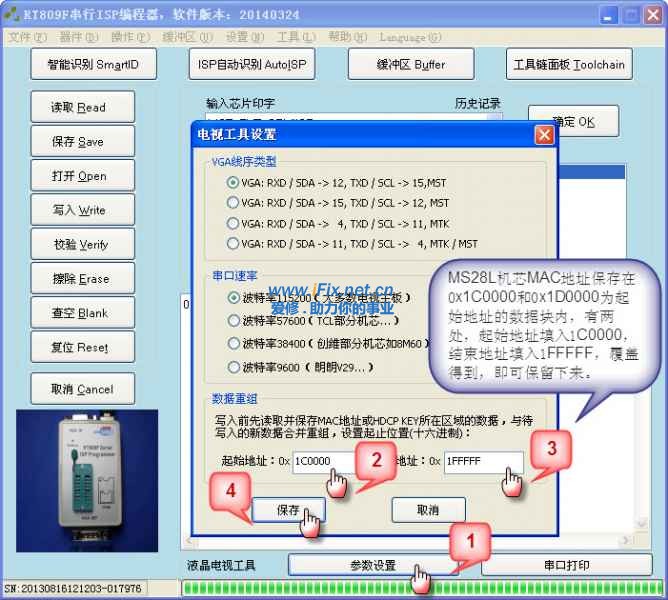

第三步：设置数据重组功能，以保留原机MAC地址等信息：

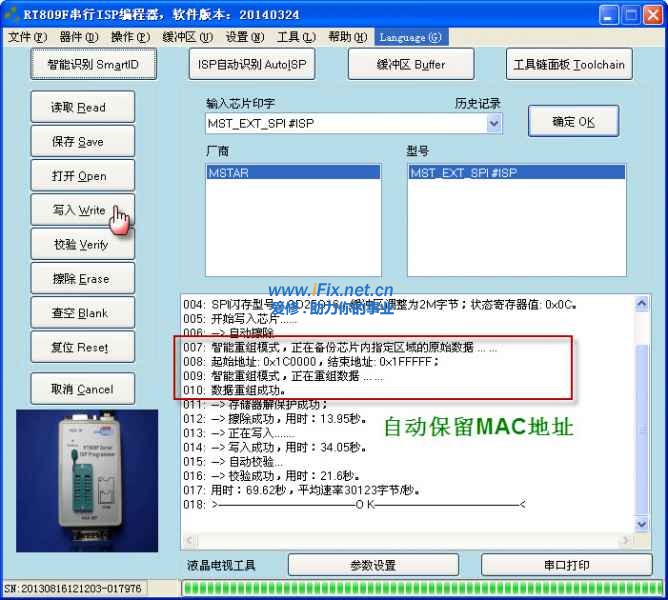

第四步：AC断电，点击“写入”，然后重新上电，会自动重组数据、擦除、写入、校验，您只需等待烧录完成即可：

打印信息查看方法

主板先别上电，按图设置打印参数：

按照上图第五步，点击“串口打印”后，再给电视AC上电，即可看到打印信息，此信息会自动保存到桌面，默认文件名为“Print.log”。

Print.log (176 Bytes, 下载次数: 2587)

上传日期: 2014-3-31 15:33

点击文件名下载附件
