RT809F使用教程 —— TCL 3MS82AX机芯MST6M182_GD25Q32在线读写和串口打印方法

admin

3MS82AX机芯6M182_GD25Q32在线读写教程

—— 附打印信息查看方法

编程器：RT809F，截图软件版本：RT809F安装软件-140206版，加140324补丁。

板号：TCL 3MS82AX机芯，主芯片MST6M182，存储器GD25Q32

注意：此类板卡读写时，点击“ISP自动识别” 、“读取” 、“写入”按钮的操作必须在AC加电3秒内完成，以抢占总线，否则主板的ISP总线会关闭，导致识别不到主芯片或存储器。

加电和点击按钮的时间间隔非常重要，间隔太短，主电源尚未稳定，也会出错。间隔太长，总线已经关闭，也会出错，请多尝试几次，找准节奏就好操作了。

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

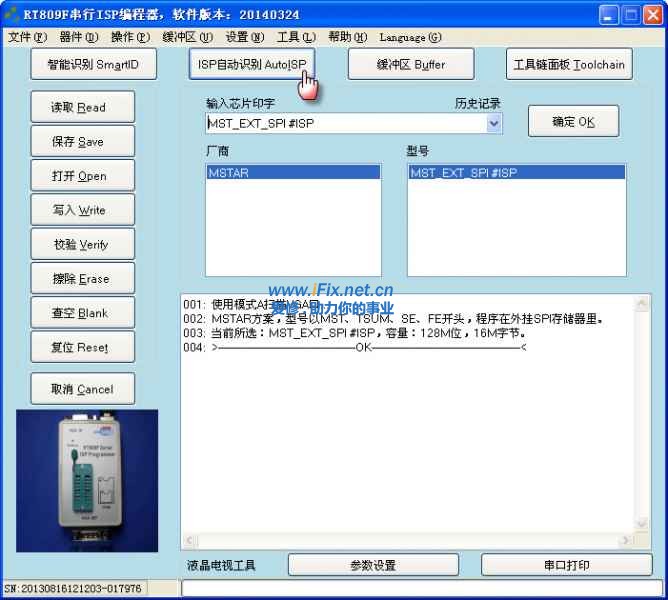

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，然后给主板上电（开机状态，待机供电和主供电都要有），上电3秒内点击图示按钮，提示检测到主芯片型号：

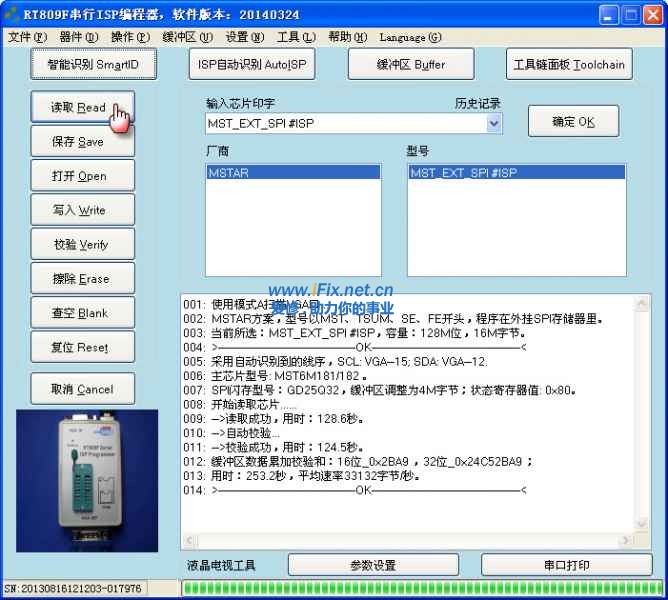

第二步：AC断电然后重新上电，3秒内点击“读取”，809F软件会读取并自动校验一次（如果校验出错，可以在“设置”菜单里调慢ISP速度重新读取）：

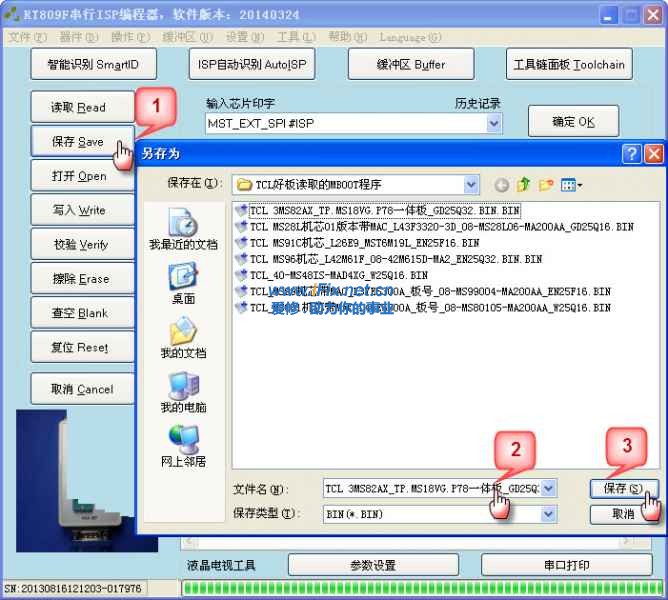

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

B、烧录方法概要：“ISP自动识别” ——>“打开”待烧录文件——>“写入”

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，然后给主板上电（开机状态，待机供电和主供电都要有），上电3秒内点击图示按钮，提示检测到主芯片型号：

图片同A、第一步

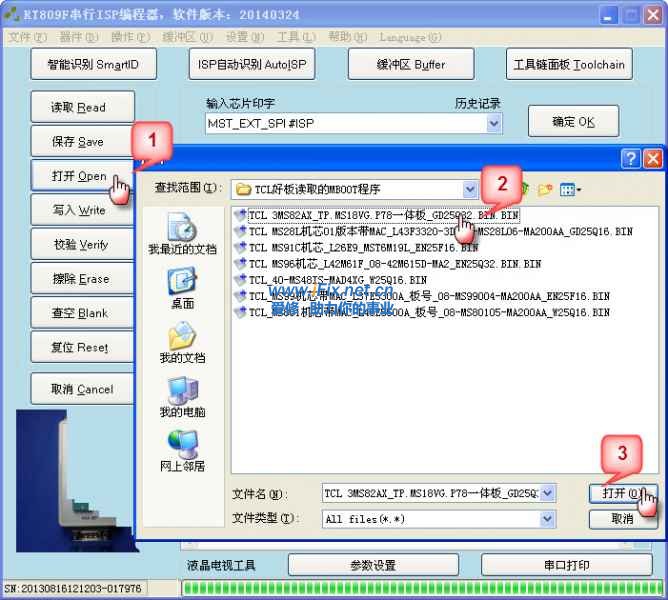

第二步：选择待烧录的程序文件：

第五步：AC断电然后重新上电，3秒内点击“写入”，会自动擦除、写入、校验，您只需等待烧录完成即可：

打印信息查看方法

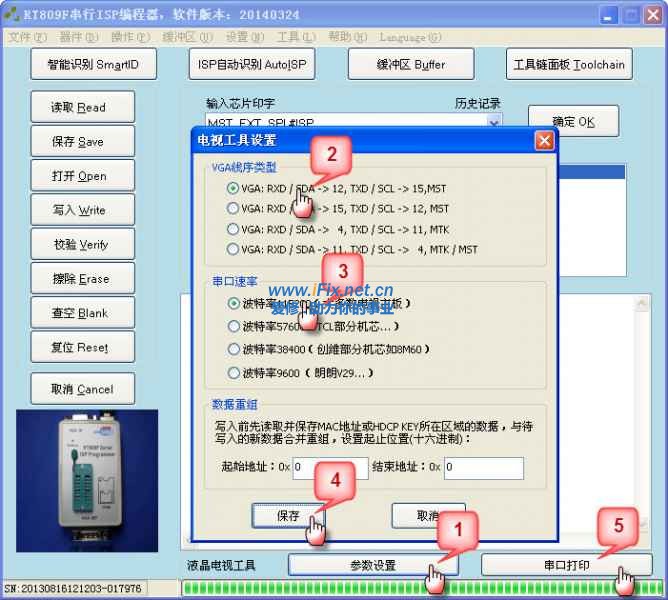

主板先别上电，按图设置打印参数：

按照上图第五步，点击“串口打印”后，再给电视AC上电，即可看到打印信息，此信息会自动保存到桌面，默认文件名为“Print.log”：

3MS82AX_Print.log (280 Bytes, 下载次数: 1862)

上传日期: 2014-3-31 12:17

点击文件名下载附件
