RT809F使用教程—ATMEGA_ATTINY_AT89S系列MCU在线读写教程_以厦华LC37T7_ATMEGA8为例

admin

编程器：RT809F，软件版本：RT809F-20140223测试版及之后版本
板号：厦华LC37T7液晶电视，板号782-L37T71-010D，MCU型号ATMEGA8L。 AVR系列的ATMEGA、ATTINY、AT90以及AT89S系列，在线读写方法基本一样。

***************************************************************************************************************
★ ATMEL公司的AT89S系列和AVR系列MCU，常见于平板电视的待机控制、电源管理电路，以及各种工控产品、太阳能设备上，型号较多，低功耗、高性能。维修中会遇到供电电压过高导致MCU损坏，静电导致MCU的IO口击穿等故障。维修时需要更换MCU，然后重新写入程序、数据。

★ 程序数据来源：1、售后提供的原厂程序、数据；2、自己读取的MCU程序、数据（前提是MCU没有被加密，读取后809F软件会自动提示是否加密，如果数据是加密的，就不要写入了）；3、破解加密的MCU得到程序数据（视其价值和解密费用而定，看是否值得去做）；

★ 使用RT809F在线读写时，MCU由原板供电，只需接5根线到编程器即可，分别为RESET、MISO、GND、MOSI、SCK，细心的朋友就会发现，这和25系列SPI闪存关键引脚位置和名称是一样的，没错，就是通过SPI接口在线读写的；用户需要查阅相关型号MCU的引脚定义，并与809F一一对应连接。如果像本例一样，目标板上有ISP接口，就可以直接连接并在线读写。

★ 以下情况请拆下MCU，飞6根线读写：   板卡上并未预留ISP接口，并且RESET、MISO、MOSI、SCK当做普通IO来用，连接到了其他芯片或外围电路，导致在线读写进入不了ISP模式；

★ AVR系列MCU内部存储空间分为Flash程序区、EEPROM数据区和配置位，容量大小软件会自动提示，809F软件在缓冲区最后增加了十六个字节，用来保存配置位的设定值，这样用户读取MCU、保存为文件后，再写入其他同型号MCU时，打开文件直接写入即可，不用再像其他编程器一样，由用户再去设定繁琐的配置位；如果使用的是厂商提供的程序、数据或其他编程器读取的程序数据，需要按照相关文档说明或者查看对应型号MCU的数据表并设置配置字。AT89S系列51内核的MCU，没有熔丝位只有锁定位。

★ 读取MCU时软件会自动判断芯片是否加密，并给予提示，加密过的芯片，也是可以直接擦除然后写入正确程序的，只是用编程器直接读取的数据不能用而已。

***************************************************************************************************************

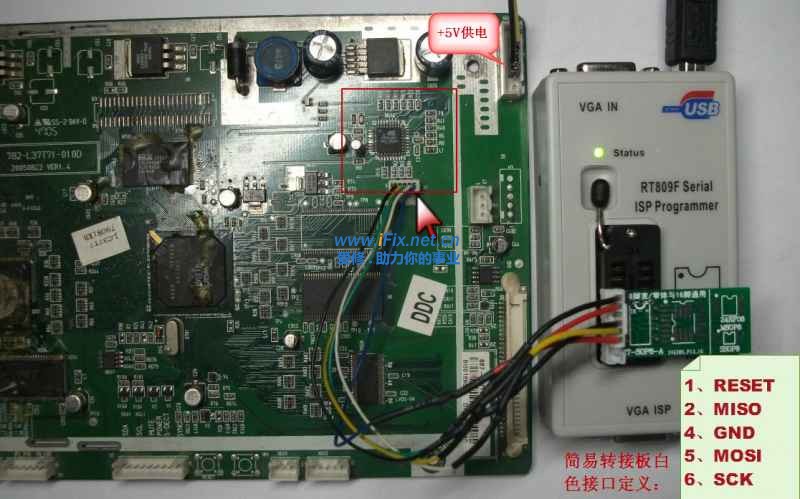

实物连接图：



板载ISP升级接口为X1，引脚定义：
主板X1                使用809F加简易转接板的白色接口（锁紧座摆放位置同25系列）
1、SCK               相当于25芯片的6脚
2、MOSI             相当于25芯片的5脚
3、RESET            相当于25芯片的1脚
4、MISO             相当于25芯片的2脚
5、GND              相当于25芯片的4脚

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

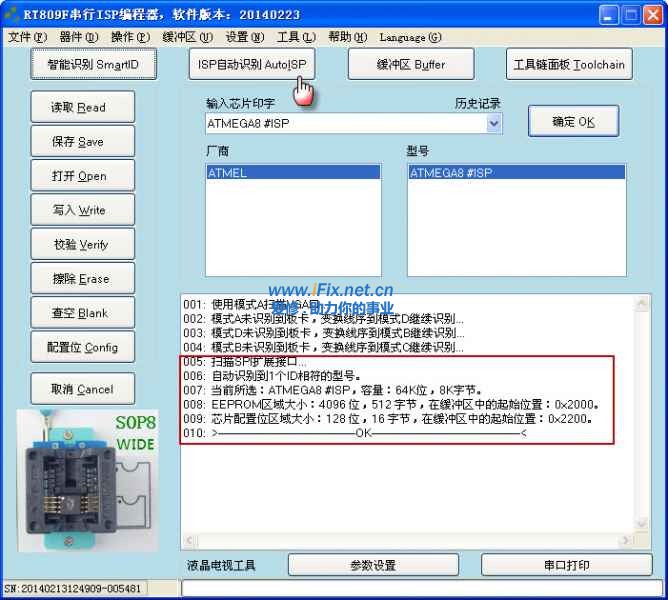

第一步：MCU与简易转接板连接好，然后接到编程器的锁紧座上，靠下对齐，板卡加电，然后打开软件到主界面，点击图示按钮，自动识别MCU型号：

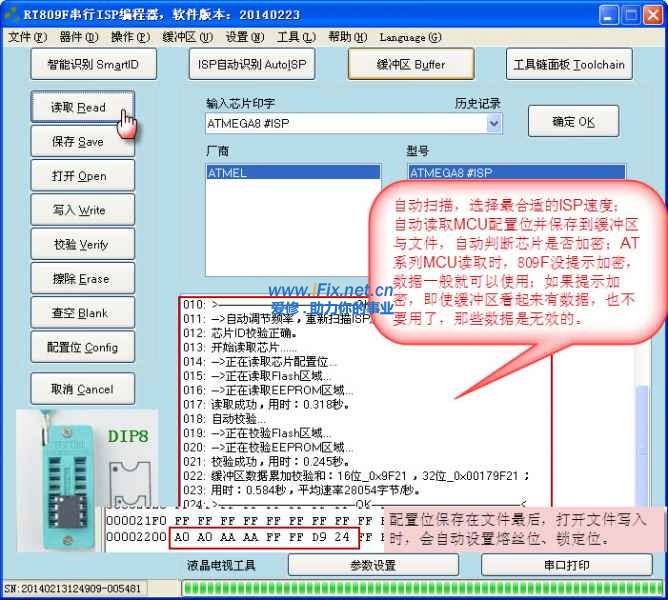

第二步：点击“读取”，809F软件会读取并自动校验一次：

本例的MCU是未加密的，提示：

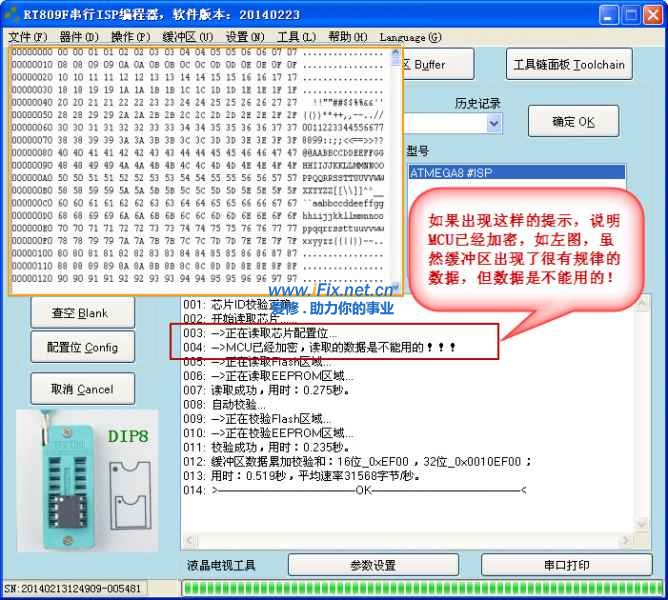

如果是加密的则提示：

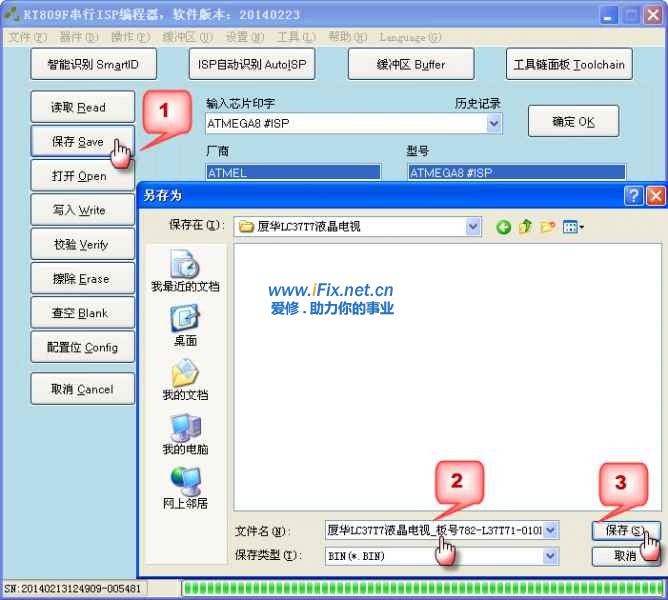

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、MCU型号：




B、烧录方法概要：“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"

第一步：MCU与简易转接板连接好，然后接到编程器的锁紧座上，靠下对齐，板卡加电，然后打开软件到主界面，点击图示按钮，自动识别MCU型号：

图片同A、第一步

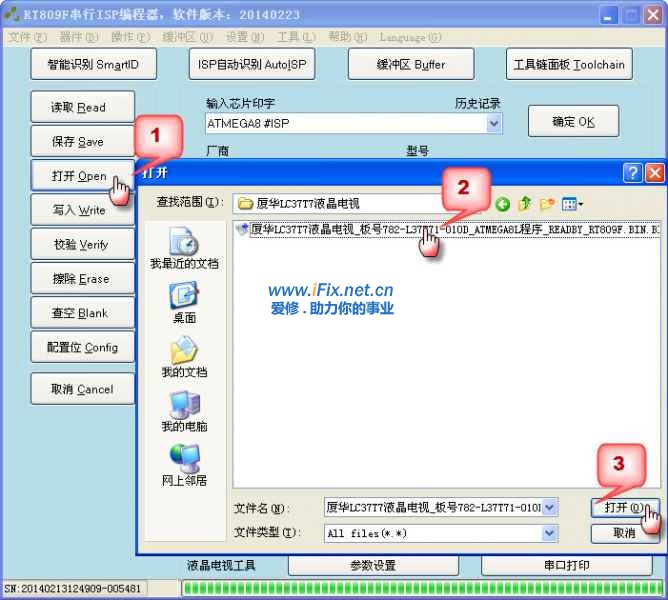

第二步：选择待烧录的程序文件：

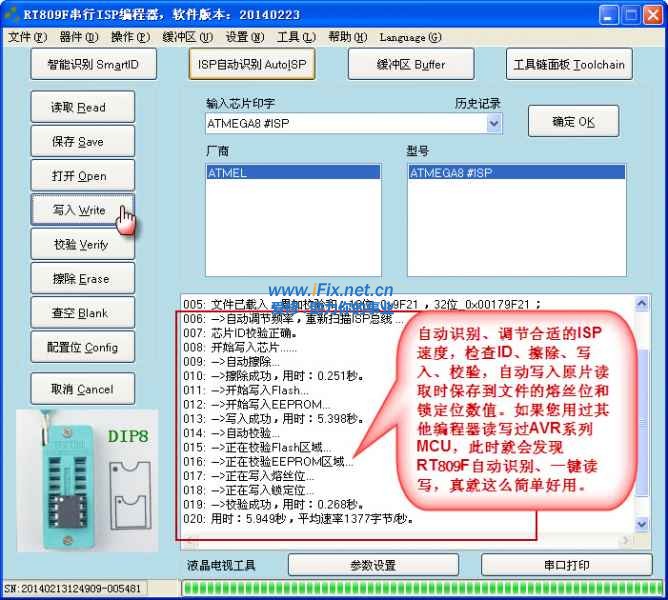

第三步：点击“写入”，等待烧录、自动校验完成即可：

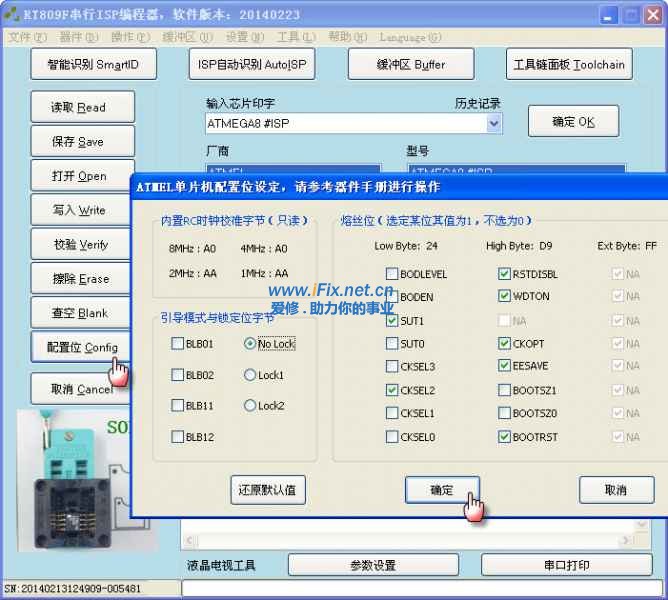

如果待写入的文件是809F读取保存的，跳过这步；如果文件不是，请参考芯片数据表，自行设定配置位：



一键写入：



厦华LC37T7液晶电视_板号782-L37T71-010D_ATMEGA8L程序_ReadBy_RT809F
厦华LC37T7液晶电视_板号782-L37T71-010D_ATMEGA8L程序_ReadBy_RT809F.rar (3.52 KB, 下载次数: 181)

上传日期: 2014-2-24 15:26

点击文件名下载附件

阅读权限: 20

小罗--强辉电子

老大你辛苦了，希望做一个AT89系列单片机的读写教程！

志宏电脑

老乡来顶一个

462628986

学习  支持

tanxia

季总的成果使我们维修家电有了学习劲头，感谢！

yhx080232

看了季总的例子很有兴趣，但对比了很多资料它们的标法不同，1，SCK              2、MOSI             3、RESET            4、MISO            5、GND       恳请你们能出个对照表，以便参考，谢谢

admin

yhx080232 发表于 2015-5-2 11:01
看了季总的例子很有兴趣，但对比了很多资料它们的标法不同，1，SCK              2、MOSI             3、R ...

你要对照什么？

yhx080232

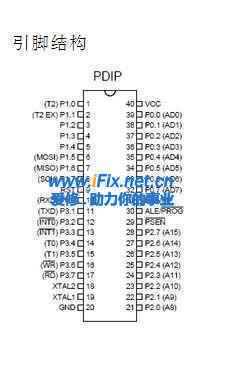

如图就不知怎样连接

admin

yhx080232 发表于 2015-5-3 11:29
如图就不知怎样连接

一模一样的啊，6,7,8,9,20
