RT809F使用教程—三星S3F系列MCU读写方法_以S3F9454为例_S3F9498_S3F9488_电磁炉_炒锅

  [复制链接]
发表于: 2014-2-6 21:02:11
| 显示全部楼层 |阅读模式
编程器:RT809F,软件版本:RT809F-20140206版
板号:奔腾 PC21N-8,主板型号YK-BT-M02,MCU型号S3F9454BZZ-DK94。 S3F9498、S3F9488 等其他常用型号,读写方法一样。

***************************************************************************************************************

★ S3F系列三星单片机,广泛应用于美的、格兰仕、奔腾等品牌的电磁炉、压力锅、电炒锅这类小家电。维修时需要读写数据或者更换芯片时,可以使用RT809F来完成读写。

★ 程序数据来源:1、售后提供的原厂程序、数据;2、自己读取的MCU程序、数据(前提是MCU没有被加密,读取后809F软件会自动提示是否加密,如果数据是加密的,就不要写入了);3、破解加密的MCU得到程序数据(视其价值和解密费用而定,看是否值得去做);

★ 使用RT809F在线读写S3F系列MCU,需要另行购买PIC系列使用的ICSP接口板或者按附图DIY一块接口板,配合809F使用,需要连接5根线,分别为VPP编程电压(12.5V)、VDD供电5V、GND、SDA数据信号、SCL时钟信号。

★ 用户需要查阅相关型号MCU的引脚定义,并与ICSP接口板一一对应连接。如果目标板上有在线读写接口,通常可以直接连接并在线读写。

★ 以下情况请拆下MCU,飞5根线到ICSP接口板读写:
   1、
板卡上并未预留在线读写接口,并且VPP/RESET脚当作普通IO用,连接到了其他电路;
   2、通过ICSP在线连接后,VPP电压被拉低,低于12V ;
   3、通过ICSP在线读写出错时(因为S3F系列编程时序要求VDD和VPP均要受控,而部分板卡这两个脚外接电容过大,导致时序不符合要求,拆下MCU、用转接座或者飞线读写就没有这个问题);

注意事项:

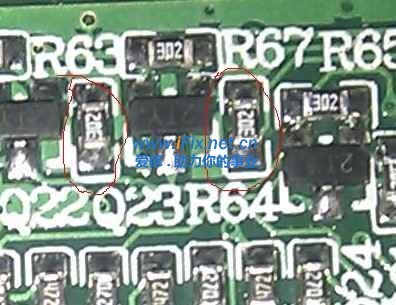

1、第一次使用ICSP接口板,请先将接口板装到809F锁紧座上压紧,测下缩紧座13脚与16脚之间电压,如果低于4V,请将809F拆开,找到R63和R64   这两个302电阻(3K),更换为102的电阻(1K)。2013年12月之后生产的RT809F,R63/R64已经改为1K电阻,不需再动;如果电阻是1K,
13脚与16脚之间电压还低,拆掉ICSP接口板的78L05(PIC系列才用到,S3F系列用不上这个);

2、S3F芯片先与ICSP接口板接好线,然后再装到锁紧座上;这里要特别注意GND地线必须连接可靠,实测发现,如果地线没有接好就开始读写,会导致MCU的VPP和VDD引脚之间击穿,芯片损坏!!!(使用数字表二极管档测试MCU,红表笔接VPP脚,黑表笔接VDD脚,正常时数值为无穷大,击穿后数值为500多。)
解决方法:在VDD线上串联一个肖特基二极管,比如1N5819、SS14等型号,正极接ICSP接口板一侧,负极接MCU的VDD脚一侧,即可杜绝因为GND地线没连好,导致MCU的VPP脚对VDD脚击穿的问题!

3、按照芯片DATASHEET所说,如果只是读取MCU,而不需要写入,那么MCU的VPP脚不用接12.5V,直接接到VDD脚即可。但实际测试发现,S3F9498/S3F9488读取时,VPP脚接VDD脚,芯片读取后校验错误,而将VPP脚接到12.5V读取,才能校验通过,请大家共同验证。

4、S3F系列MCU,如果VPP 和nRST在同一脚,如S3F9454,VDD/VPP上电后的200ms内允许读取/校验,200ms后允许写入;而VPP 和 nRST如果不在同一脚,如S3F9498,无此时序限制。
这就带来一个问题:有些电脑硬件配置比较低、或者系统比较慢,导致S3F9454无论如何都读写不成功,反复折腾,以至于认为已经搞坏芯片,其实换到配置较高、系统比较快的电脑上测试,就能够正常读写
新手第一次使用809F读写S3F9454时,建议这样操作:先购买全新的S3F9454数颗,然后使用本帖附件的“奔腾 PC21N-8 S3F9454BZZ-DK94主板”程序文件写入,如果校验成功了,说明编程器读写S3F功能正常,如果校验错误,请重新做个干净系统或者换到其他更快的电脑上测试,直到写入并校验成功,然后再读写客户机的S3F系列MCU。

***************************************************************************************************************

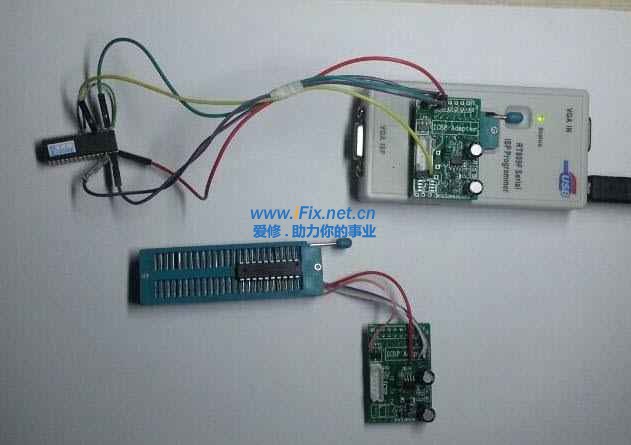

1、S3F9454 / S3F9498与809F的实物连线图:

通常飞5根线即可,如果待读写的MCU有专门的RESET脚,请再将此脚飞线到地。

2、S3F系列与ICSP接口板接线定义:


推荐:VPP引脚加一个104瓷片电容到地并在VDD线上串联一个肖特基二极管,比如1N5819、SS14等型号,正极接ICSP接口板一侧,负极接MCU的VDD脚一侧,即可杜绝因为GND地线没连好,导致MCU的VPP脚对VDD脚击穿的问题!
还有个常识问题就是,一定先要将MCU的相关引脚与ICSP板连接好,然后再将ICSP板插到编程器上,再选择对应型号读写。如果先在锁紧座里插上ICSP板,再连接MCU引脚,很容易导致MCU烧坏。

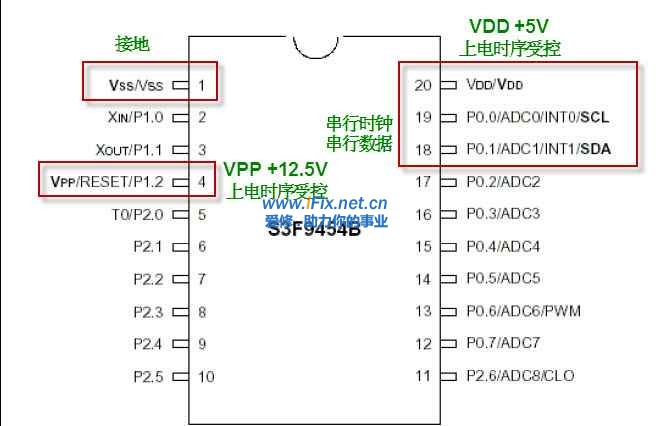

3、S3F9454在线读写接线定义:

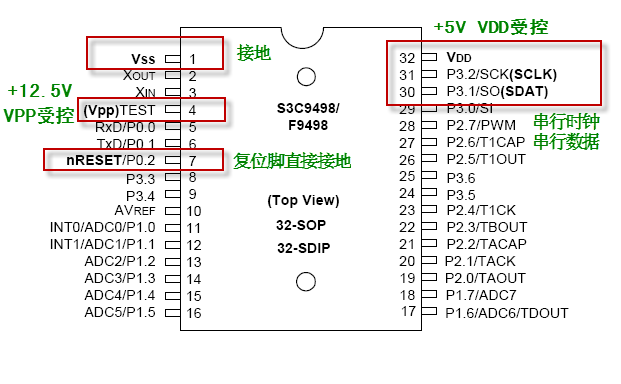

4、S3F9498在线读写接线定义:

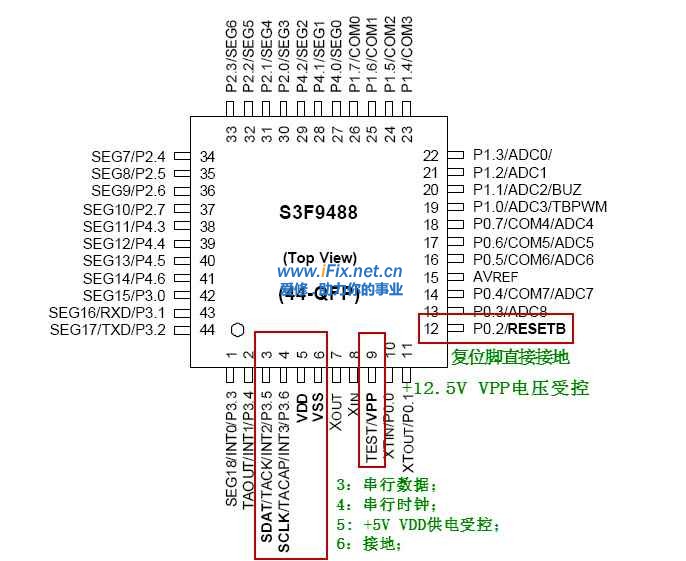

5、S3F9488在线读写接线定义:



A、备份方法概要:选择型号 ——>"读取" ——>"保存"

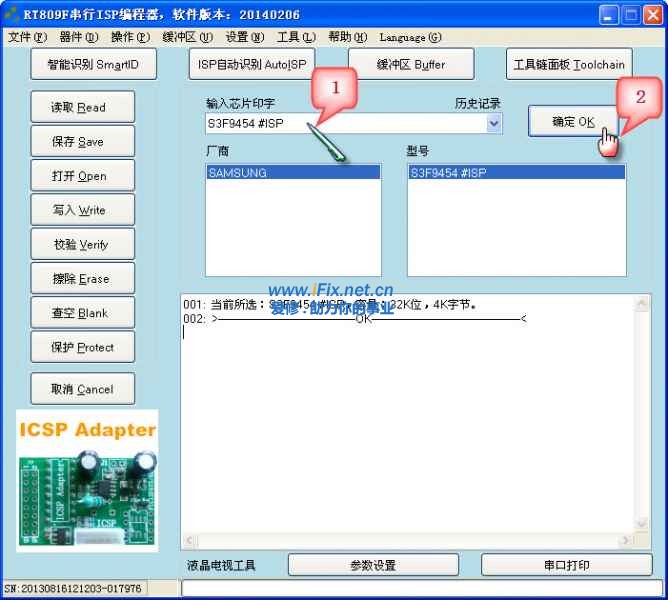

第一步:ICSP转接板与MCU飞5根线连接,然后接到编程器的锁紧座上,打开软件到主界面,手动选择MCU型号:

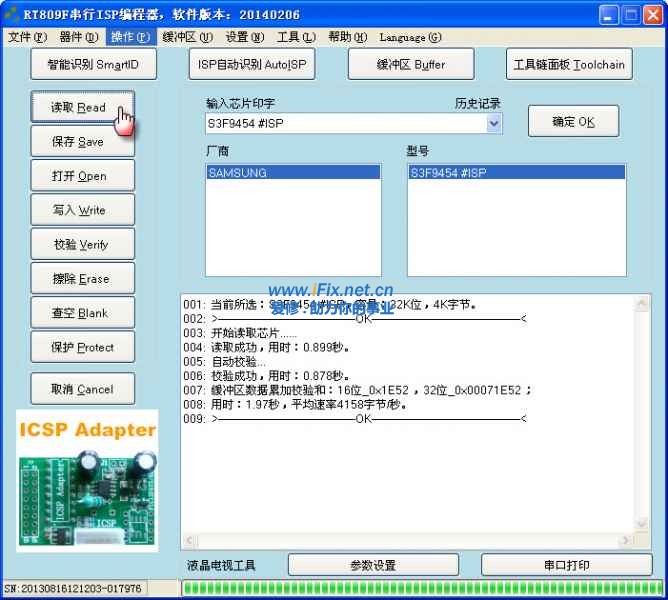

第二步:点击“读取”,809F软件会读取并自动校验一次:

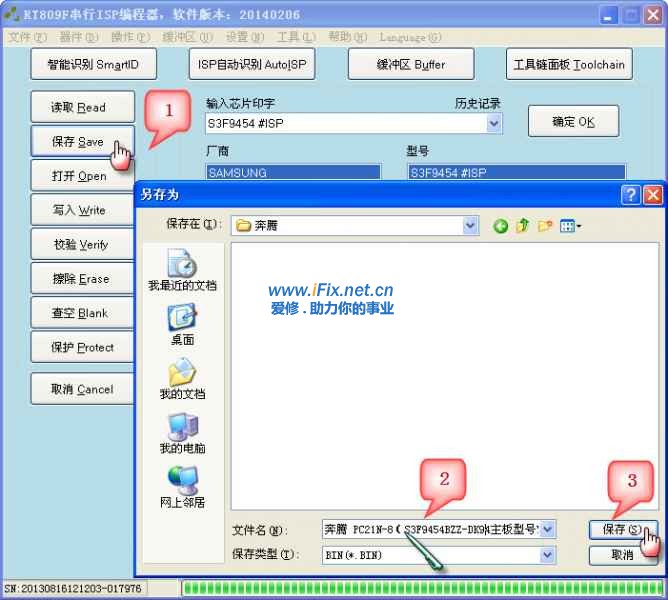

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、主芯片型号:



B、烧录方法概要:选择型号 ——>"打开"待烧录程序文件 ——>"写入"——>"校验"

第一步:ICSP转接板与MCU飞5根线连接,然后接到编程器的锁紧座上,打开软件到主界面,手动选择MCU型号:

图片同A、第一步

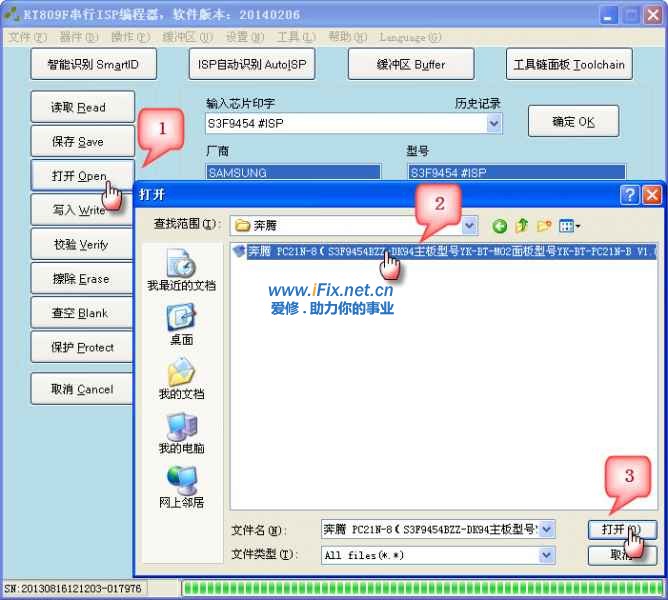

第二步:选择待烧录的程序文件:

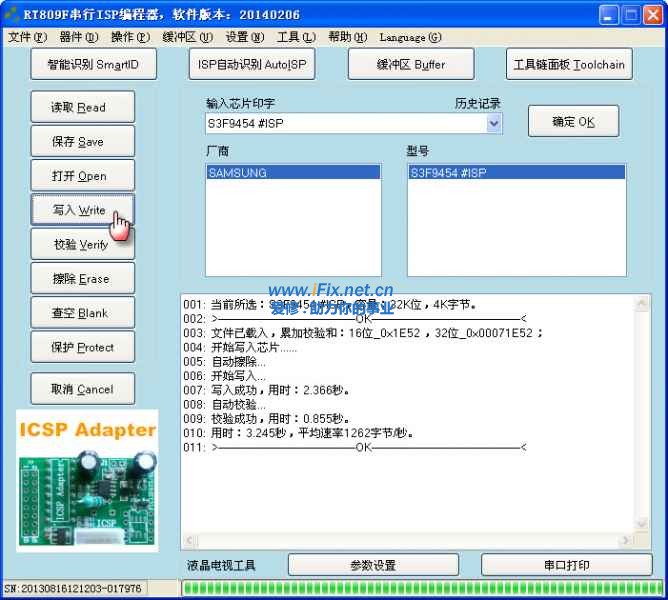

第三步:点击“写入”,等待烧录、自动校验完成即可:


备注1:写入后的加密是可选的,MCU不加密一样可以用。如果需要,点击“保护”按钮即可加密。
备注2:如果在读取后,809F软件提示程序是加密的,那么这个就不需要保存为文件了,更不要再往别的芯片里面写。


SAMSUNG_S3Fxxxx_MCU ISP Adapter For RT809F.pdf (58.63 KB, 下载次数: 7857)
