RT809F编程器新增电脑EC芯片ITE系列通过SMBUS读写

技术支持007

准备：硬件：RT809F编程器、SMBUS转接板(ITE SMBUS Adpter),购买请认准淘宝店：iFix爱修网，点击顶部导航栏 淘宝直营店 iFix store

软件：20241125及后续版本

硬件连接：

注意：初始状态，编程器可以与电脑联机，但目标板不供电。接线时注意做防静电措施。

1.将SMBUS转接板插入RT809F编程器锁紧座的最下面8个孔中（靠近VGA ISP一端）；

2.将SMBUS转接板的GND、DAT、CLK连接到目标板相应接口(具体名称以产品电路原理图为准)；

3.目标板自行供电（可以使用PC板载供电或外接电源给EC单独供电），不要从编程器上接。

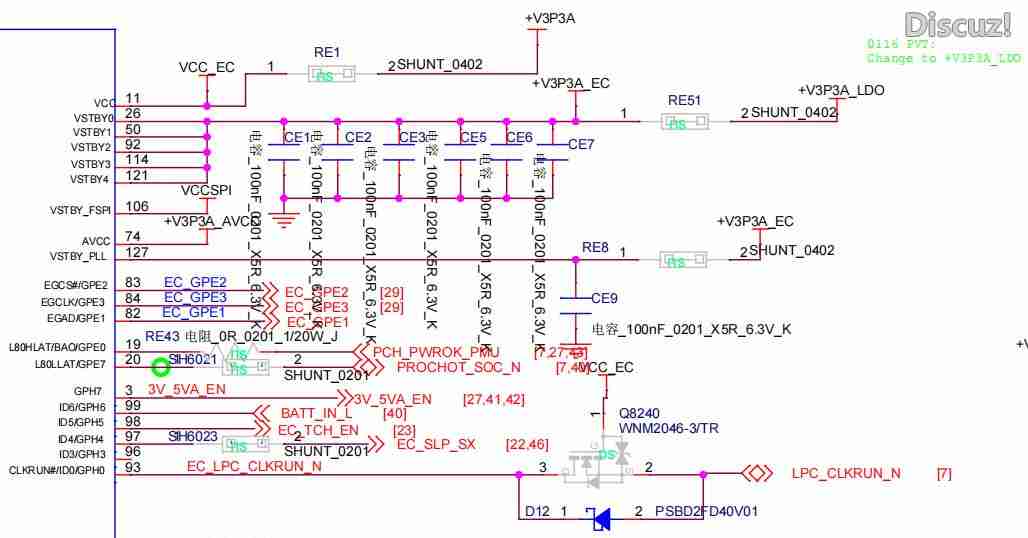

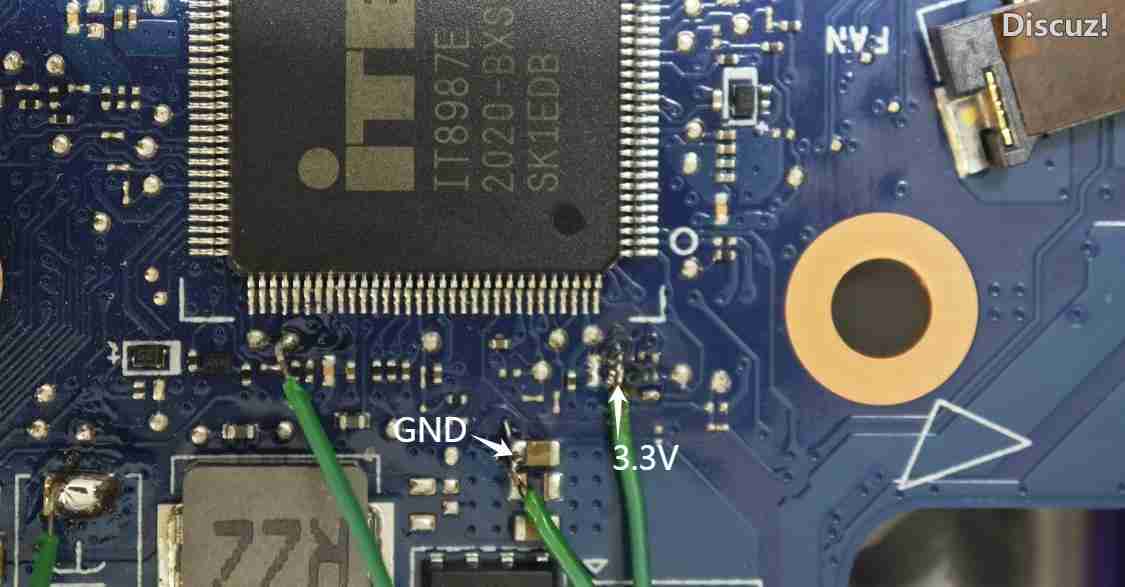

下面以NB8609主板IT8987E为例:

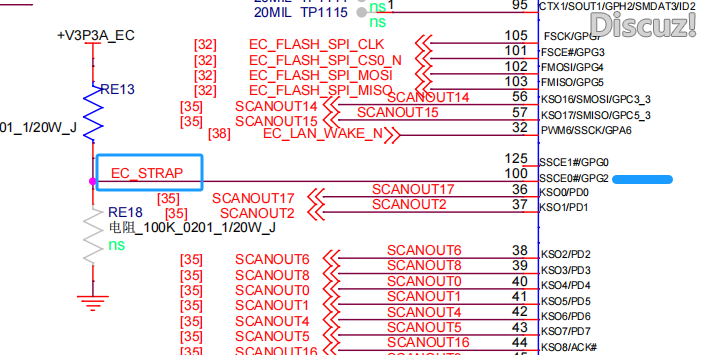

1.需要将100脚接地

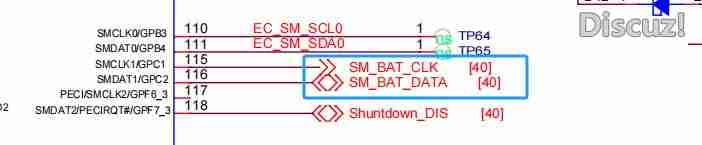

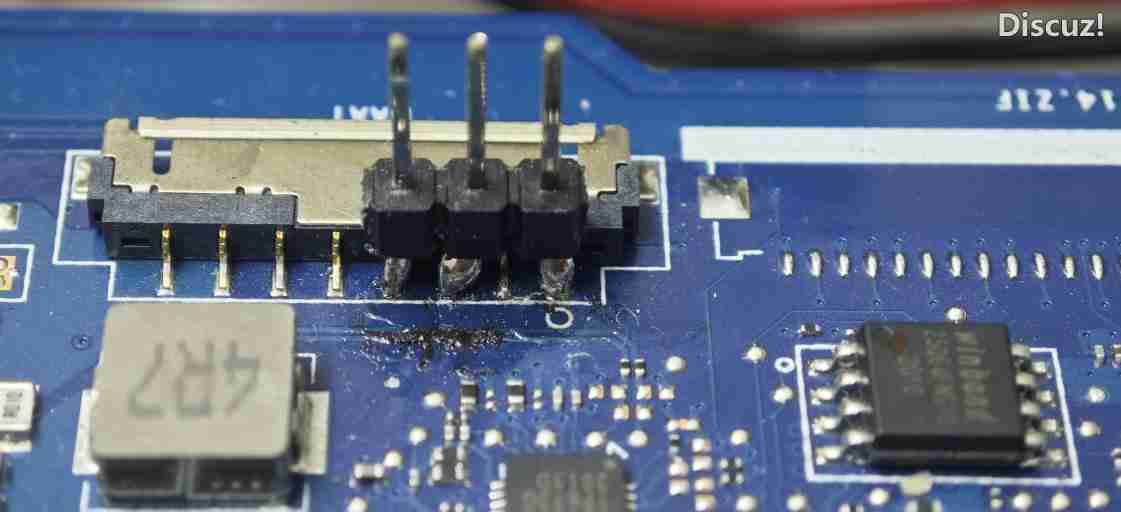

2. SMBUS总线

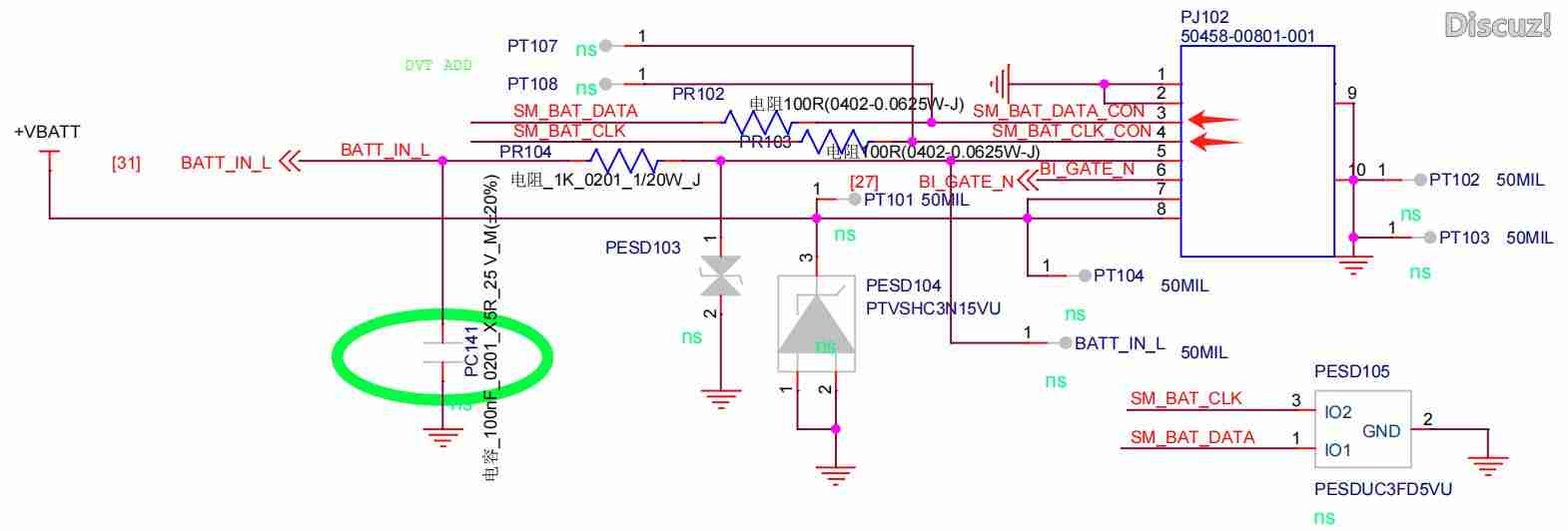

3. 3.3V供电

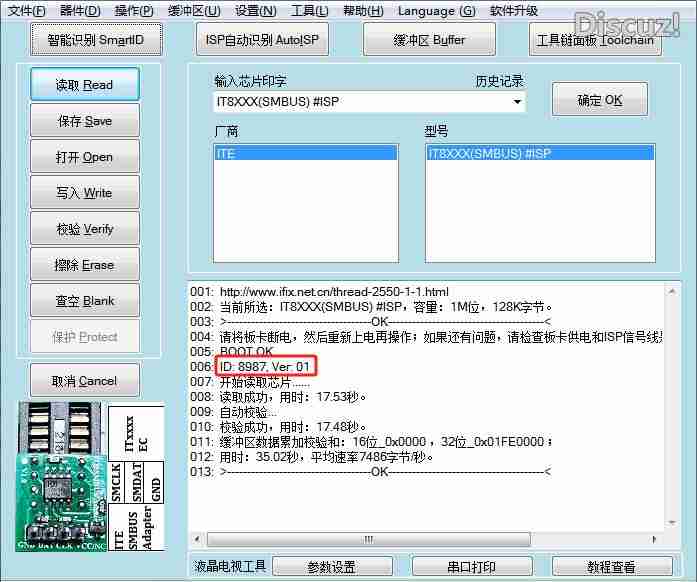

4.读取操作

1. 选择型号IT8XXX(SMBUS) #ISP，并点 确定 OK

2. 点击“读取 Read”；

3. 给IT8987E芯片上电；

4. 识别到芯片，就可以正常读取、检验；

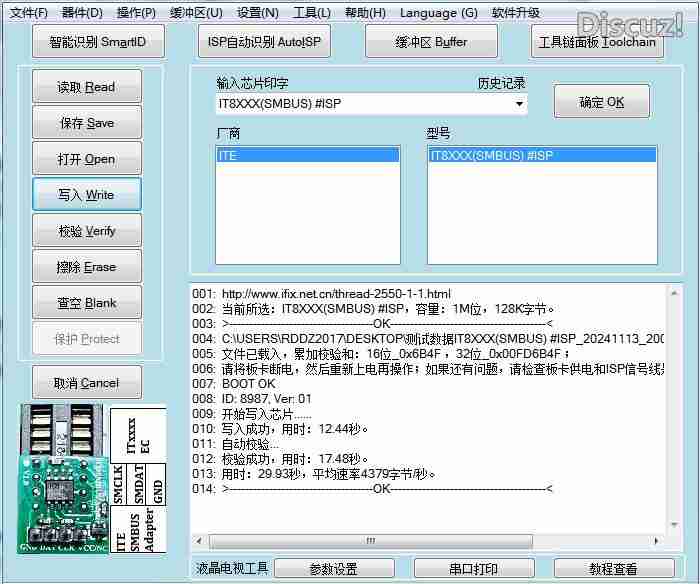

5.写入操作

1. 选择型号IT8XXX(SMBUS) #ISP，并点 确定 OK

2. 点击 打开 Open ，选择待写数据文件；或者从将数据文件拖到软件界面上进行加载。

3. 点击 写入 Write ；

4. 给IT8987E芯片上电；

5. 识别到芯片，开始写入、校验；

常见现象

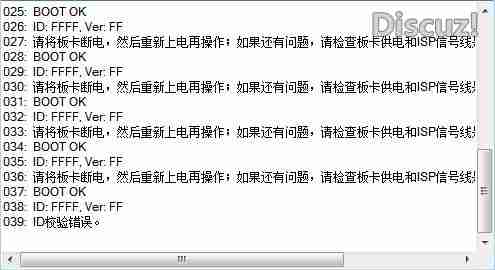

图1：请将板卡断电，然后重新上电再操作；如果还有问题，请检查板卡供电和ISP信号线是否正常，或者换块板子重试。BOOT OK ID: FFFF, Ver: FF

反复识别10次后报ID校验错误。

原因：未插入SMBUS转接板，引脚接触不良或SMBUS转接板损坏。

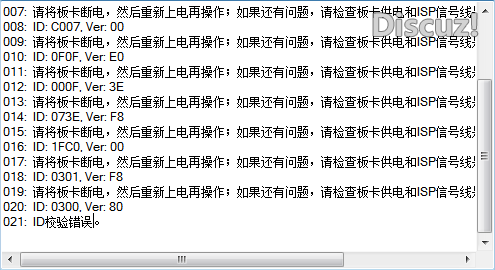

图2：请将板卡断电，然后重新上电再操作；如果还有问题，请检查板卡供电和ISP信号线是否正常，或者换块板子重试。ID: 3E00, Ver: 80

反复识别10次，ID和Ver都不对后报ID校验错误。

可能原因：SMBUS转接板与目标板未连接或接触不良、目标板未上电或电压不足。若使用外接稳压电源时，只盯着稳压电源上显示的电压值是不对的，当电流较大时不能忽视连接线上的压降，一定要实测在目标板上的电压是否足够。

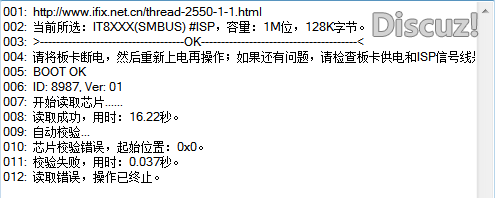

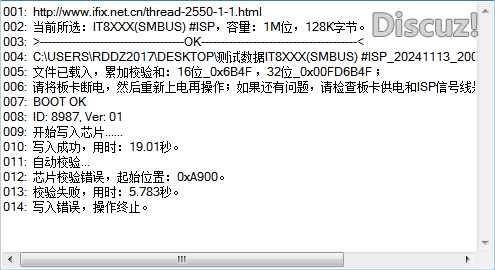

图3：读取/写入时，报校验失败，最终报读取错误或写入错误

可能原因：

1. 连接线太长，建议10cm内。

2. 连接线在读取或写入中，某个时段接触不好或断开了。

3. 连接线线材不好，替换排查；

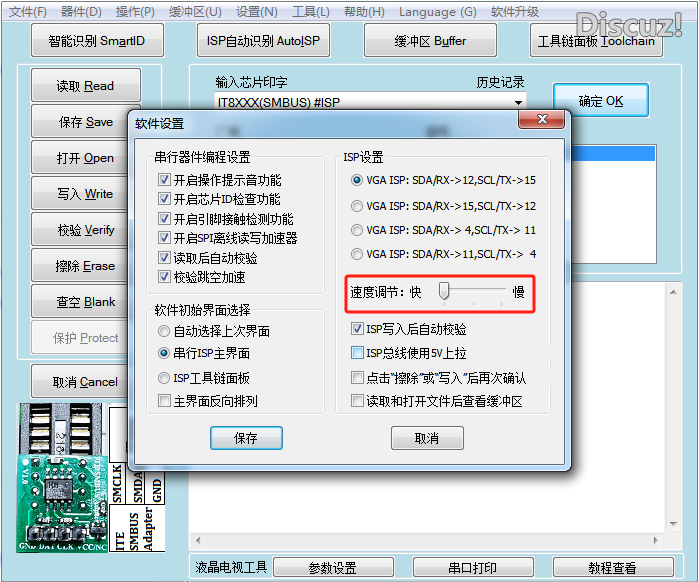

4. 降低读写速度，具体操作是点击软件界面顶部的设置-编程设置选项，速度调节 拖到 慢，点 保存，然后再尝试读写。
