本帖最后由 技术支持007 于 2024-10-4 14:43 编辑

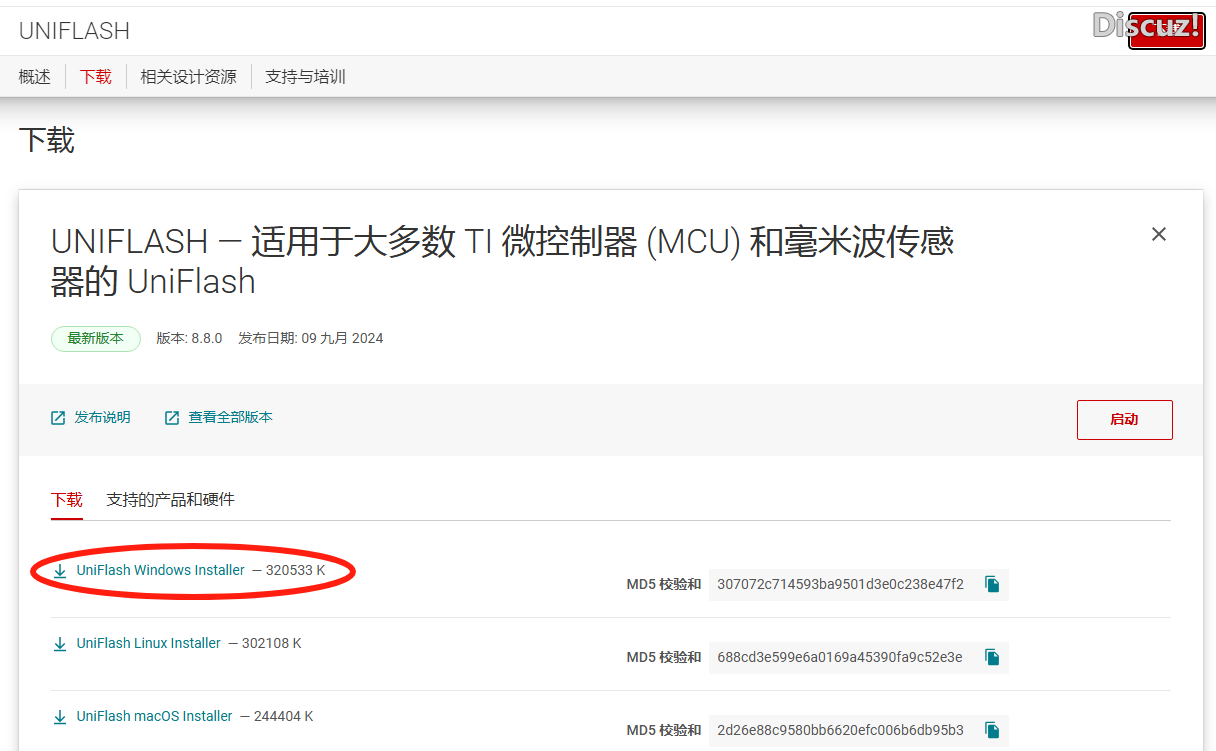

下载TI官方软件UniFlash并进行安装 https://www.ti.com.cn/tool/cn/UNIFLASH#downloads

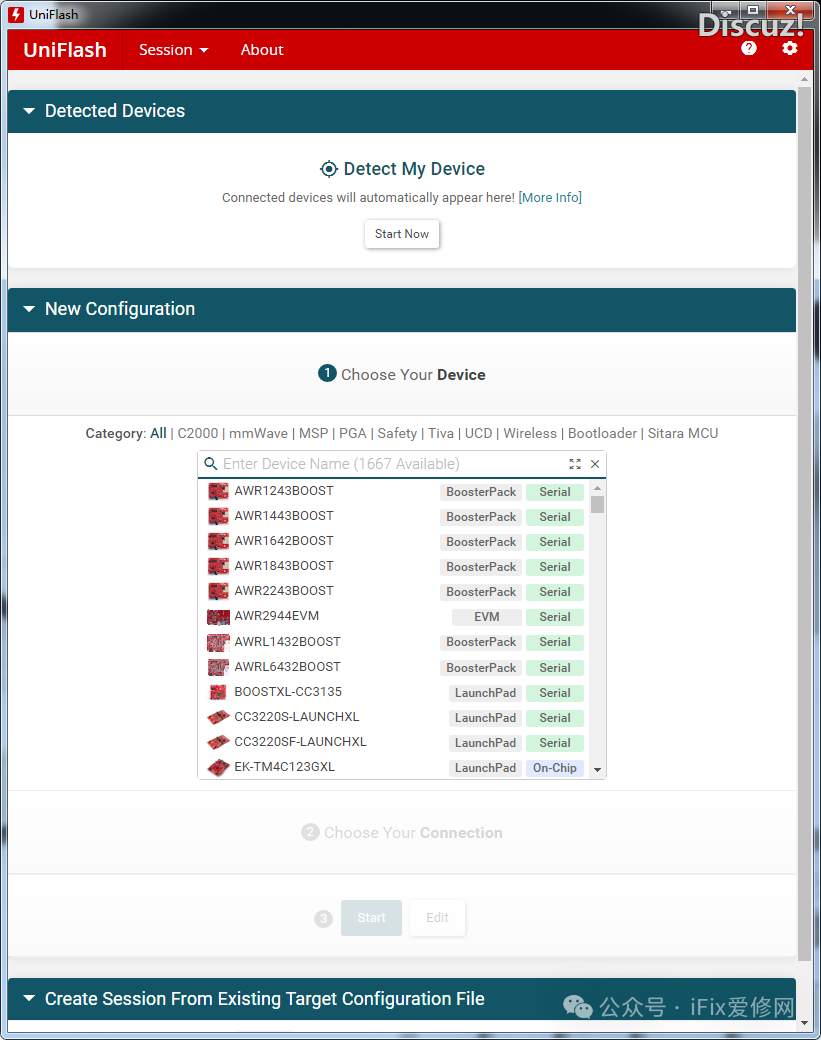

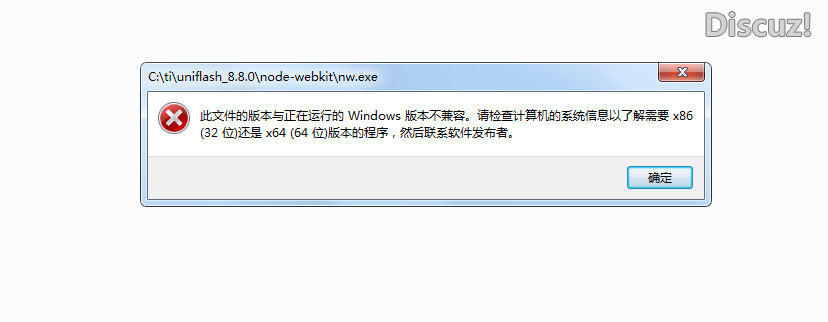

安装完成后打开如下图：
Q：如果有加密的，能读写吗？如果不知道密码，能读写吗？
A：UniFlash上有输密码的位置，需要解密后才能读写。没有密码就想办法获取密码后输入再读写。
Q：支持hex、bin吗？
A：支持，读取后是可以保存以上格式的，还有.out格式。
Q：都支持哪些型号的芯片，有明细吗？
A：在UniFlash软件上只要输入芯片型号后，能选Texas Instruments XDS100v2 USB Debug Probe，基本上就可以判断支持了。
不仅限以下型号，实测以下型号中加粗的型号，目前在空调室外机主板上常见到。
TMS320F2802x：TMS320F28020、TMS320F28021、TMS320F28022、TMS320F28023、TMS320F28026、TMS320F28027；
TMS320F2803x：TMS320F28030、TMS320F28031、TMS320F28032、TMS320F28033、TMS320F28034、TMS320F28035；
TMS320F2805x：TMS320F28050、TMS320F28051、TMS320F28052、TMS320F28053、TMS320F28054、TMS320F28055；
**********************************************************
软件支持：20240830及后续版本
接口支持：ISP
**********************************************************
以TMS320F28027为例的读写具体操作：
硬件连接：
RT809H编程器+ISP TO JTAG BOARD+目标板
RT809H编程器+ISP TO JTAG BOARD+JTAG Signal Isolation Board+目标板(推荐)
编程器模拟仿真器的操作，是在线读写芯片，编程器搭配JTAG转接板【ISP TO JTAG BOARD】就可以了，不需要在编程器上插入QFP80座子，但考虑到部分人可能不小心操作时给板子加强电（在之前返修的编程器里，出现了不少类似案例，连电脑都搞坏了），后续会出一个JTAG信号隔离板【JTAG Signal Isolation Board】，这样就尽可能避免因操作不当烧编程器、甚至烧毁电脑了。
购买链接：待补充
**********************************************************
编程器部分操作：

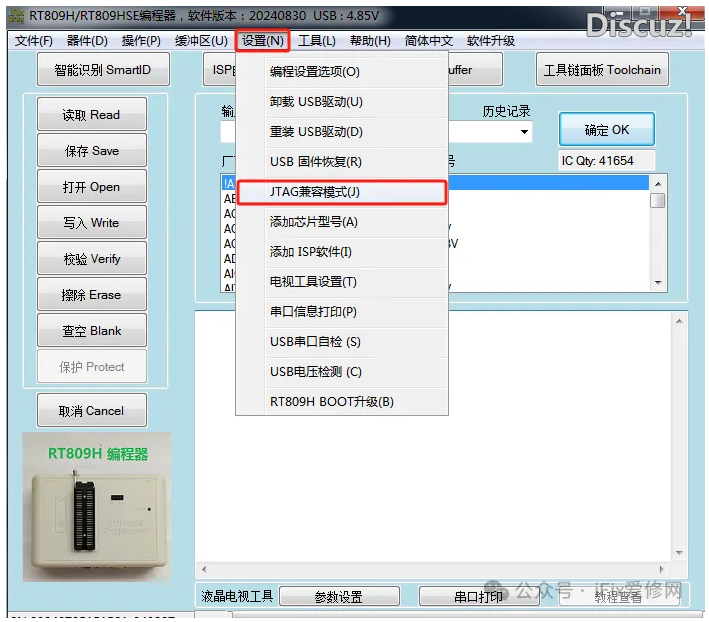

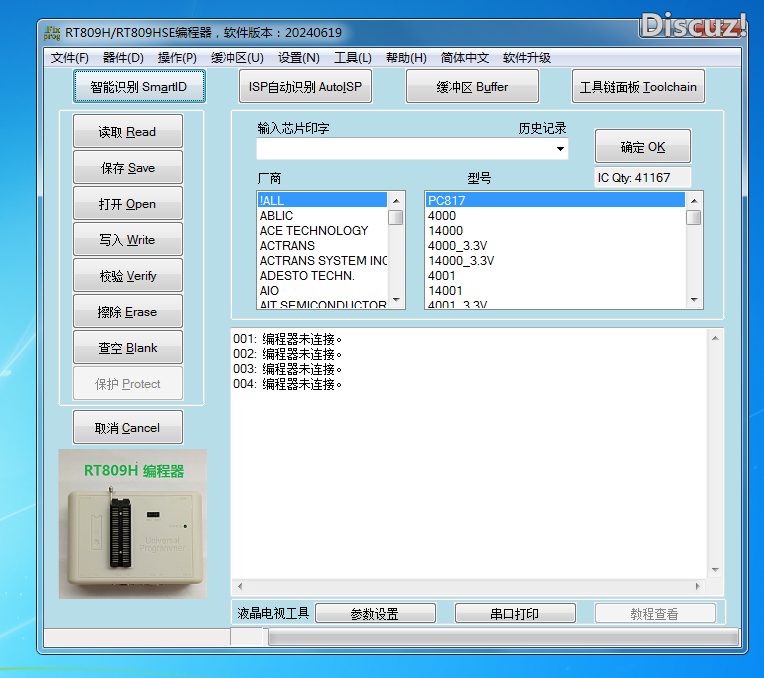

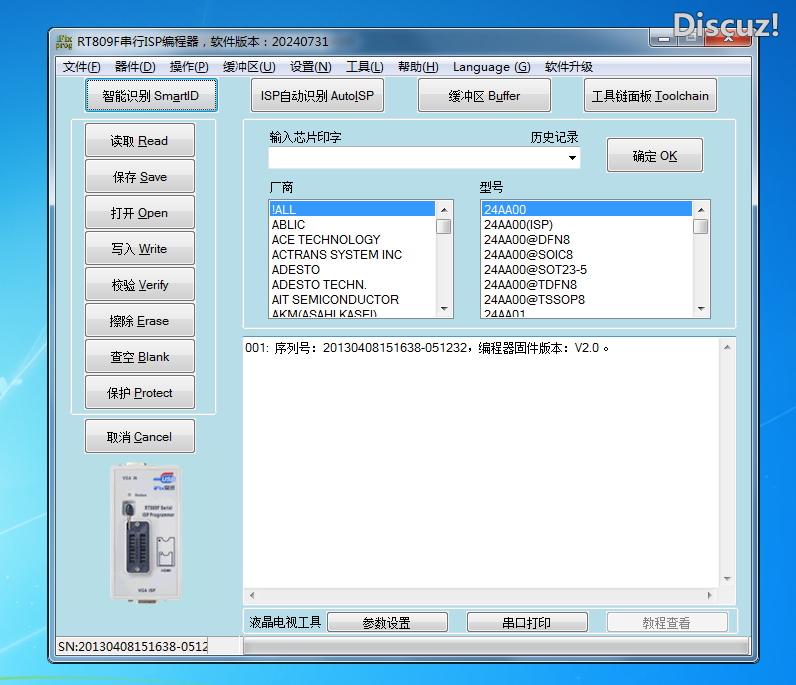

1.编程器切换到JTAG兼容模式，具体是软件界面上点 设置，选 JTAG兼容模式

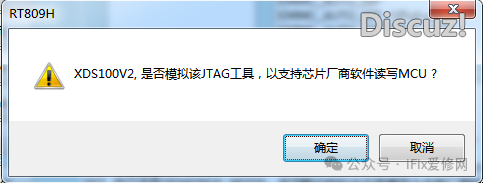

2.选中“JTAG兼容模式”后，会弹出下图

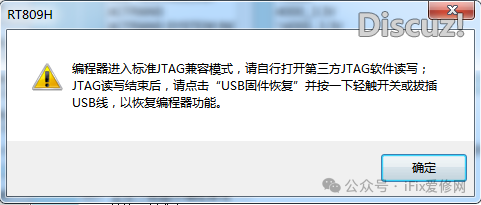

点击“确定”后会再次弹出一个窗口
上图是告知您要回到编程器功能的方法，同时在软件界面的信息框里也有同样的提示。
提示：编程器一旦进入了JTAG模式，请不要拔插USB线，否则就退出了JTAG模式，需要恢复到编程器状态再重新进入JTAG模式。从指示灯快速判断状态：已进入JTAG模式时，绿灯常亮，读写过程中略有闪烁；绿灯不停地快闪，不在JTAG状态了。
**********************************************************
UniFlash软件上的操作：

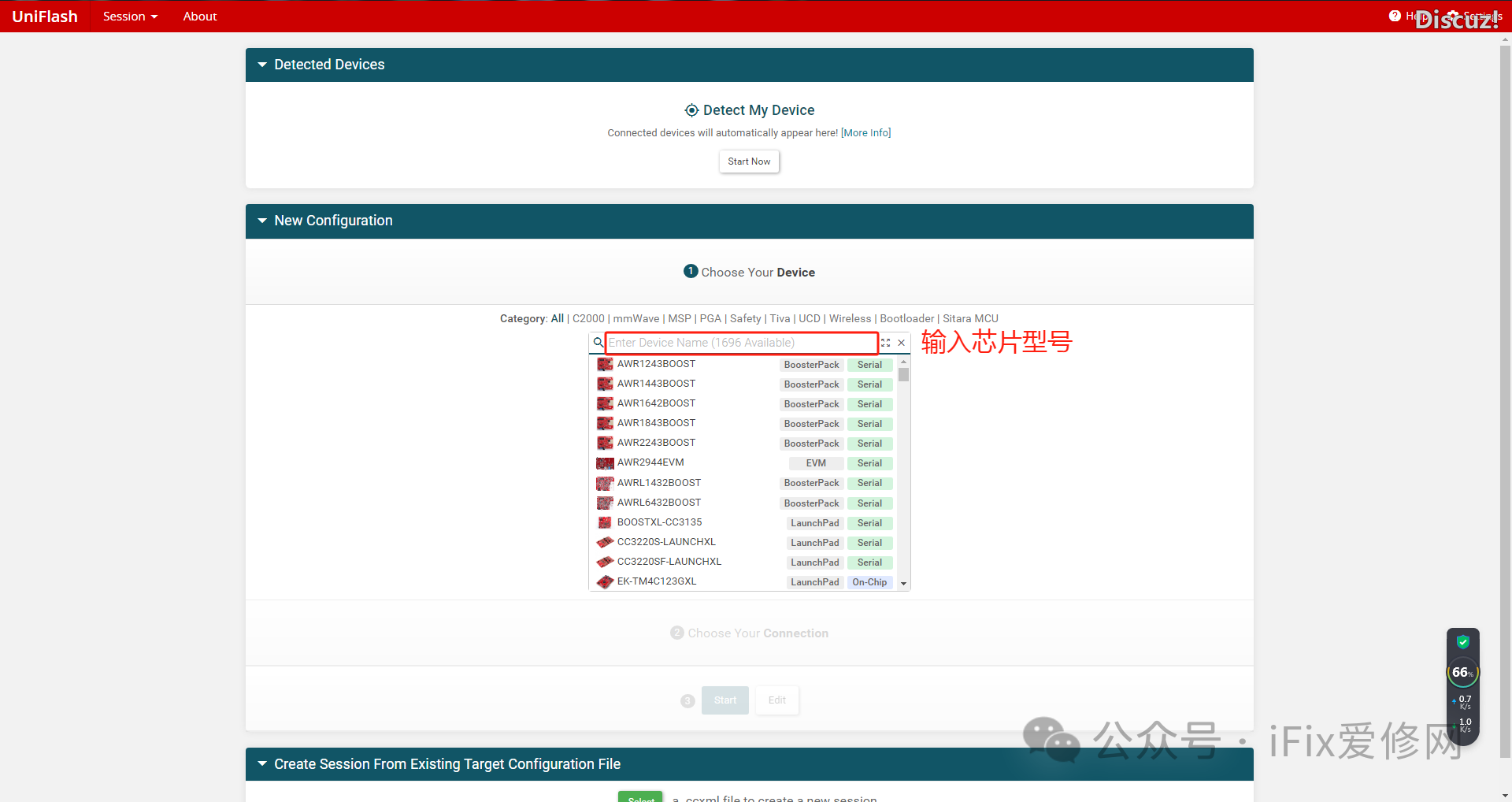

输入28027，在出现的列表里选择“TMS320F28027”

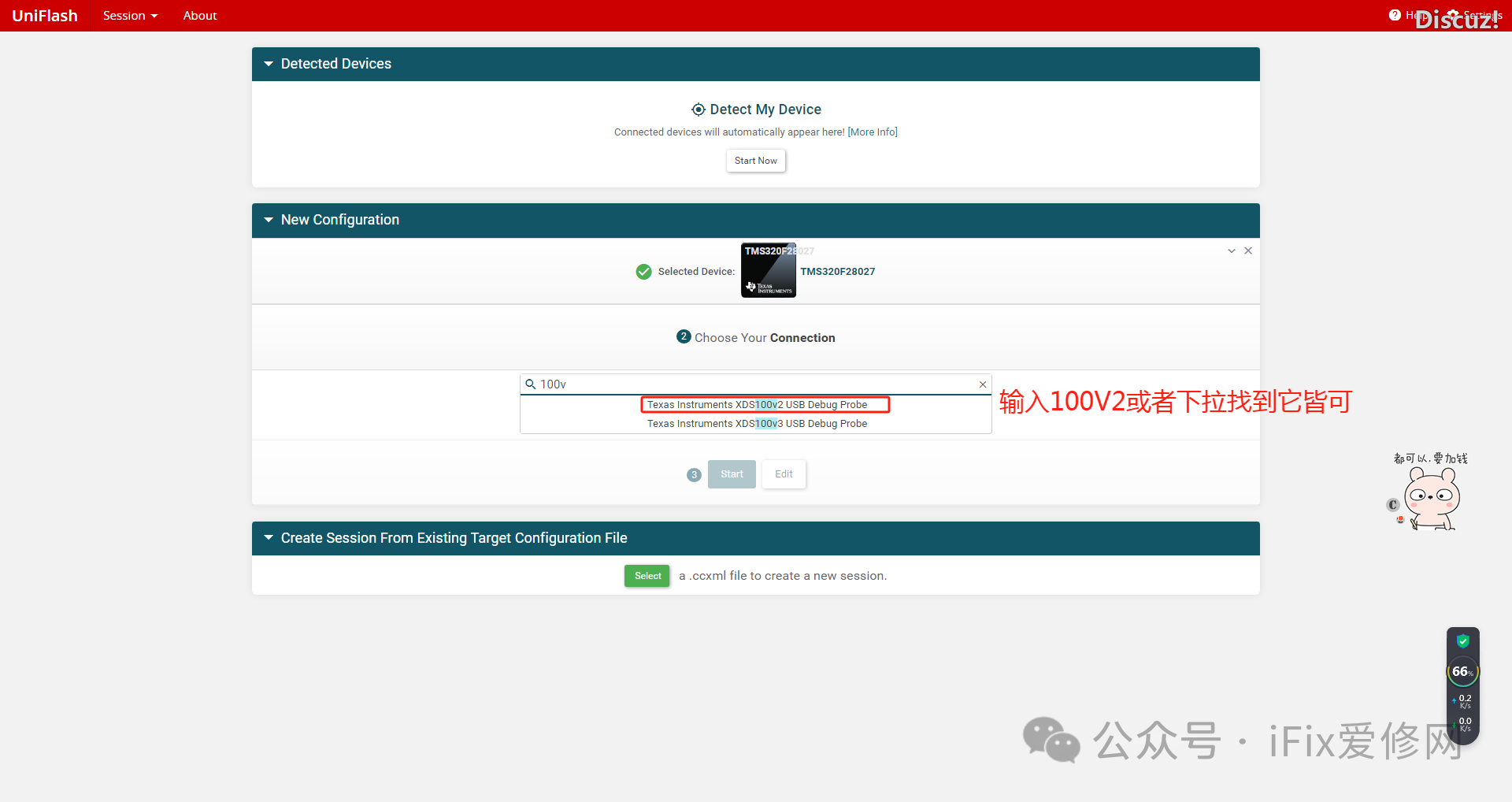

输入100V2，在出现的列表里选择“Texas Instruments XDS100v2 USB Debug Probe”

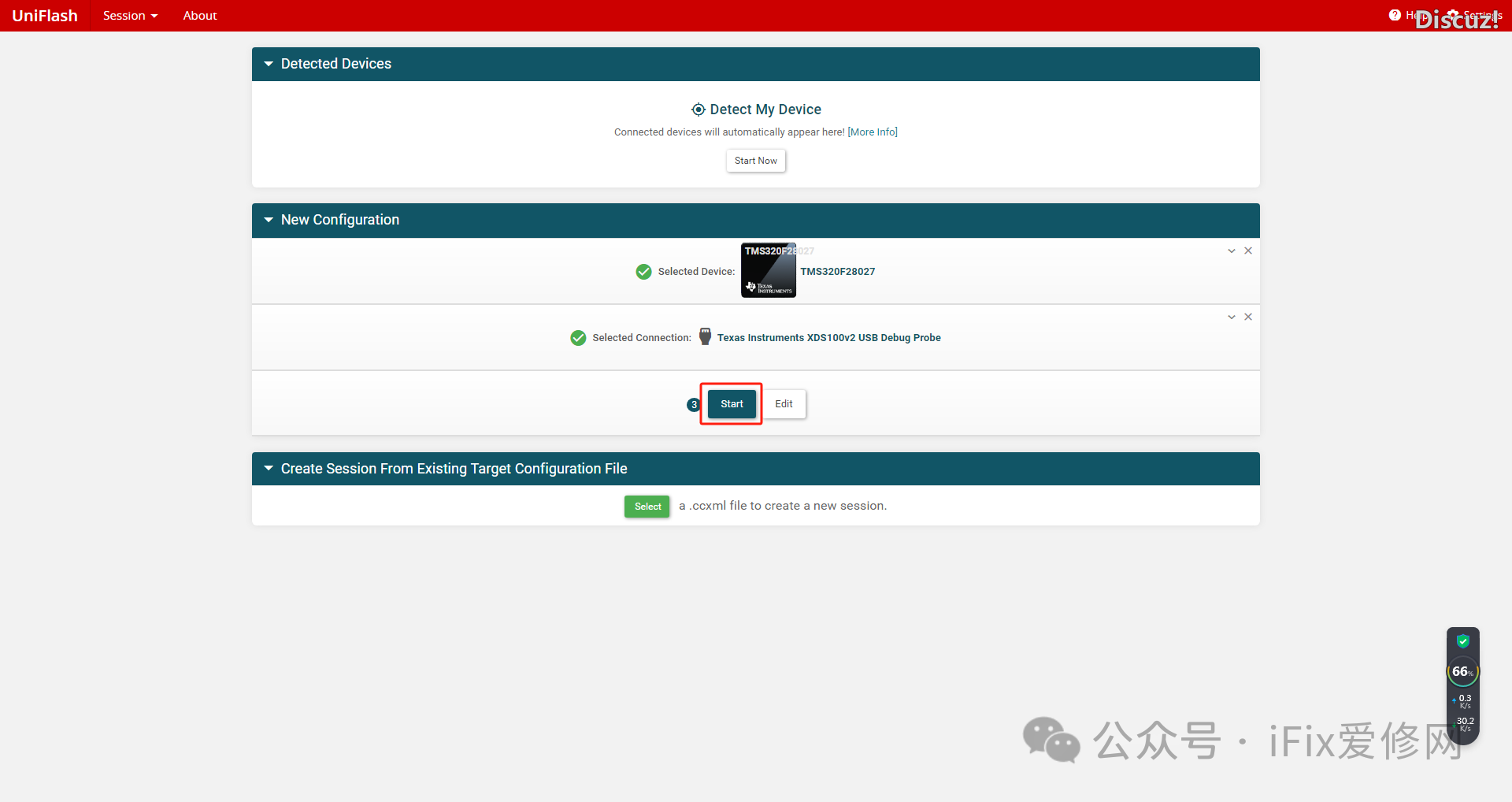

点击“START”进入下个界面
**********************************************************

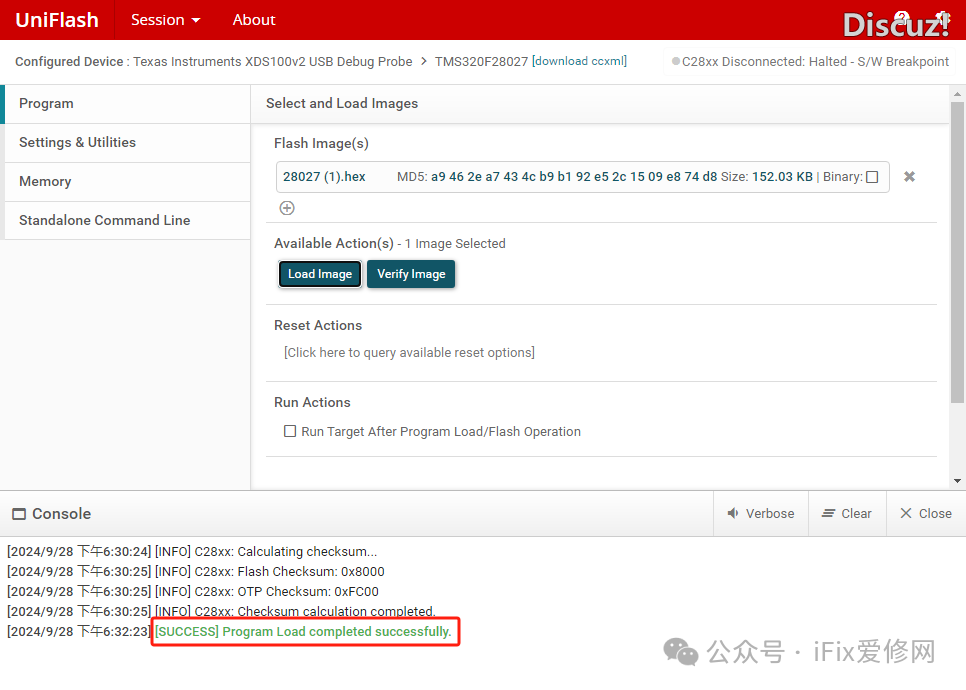

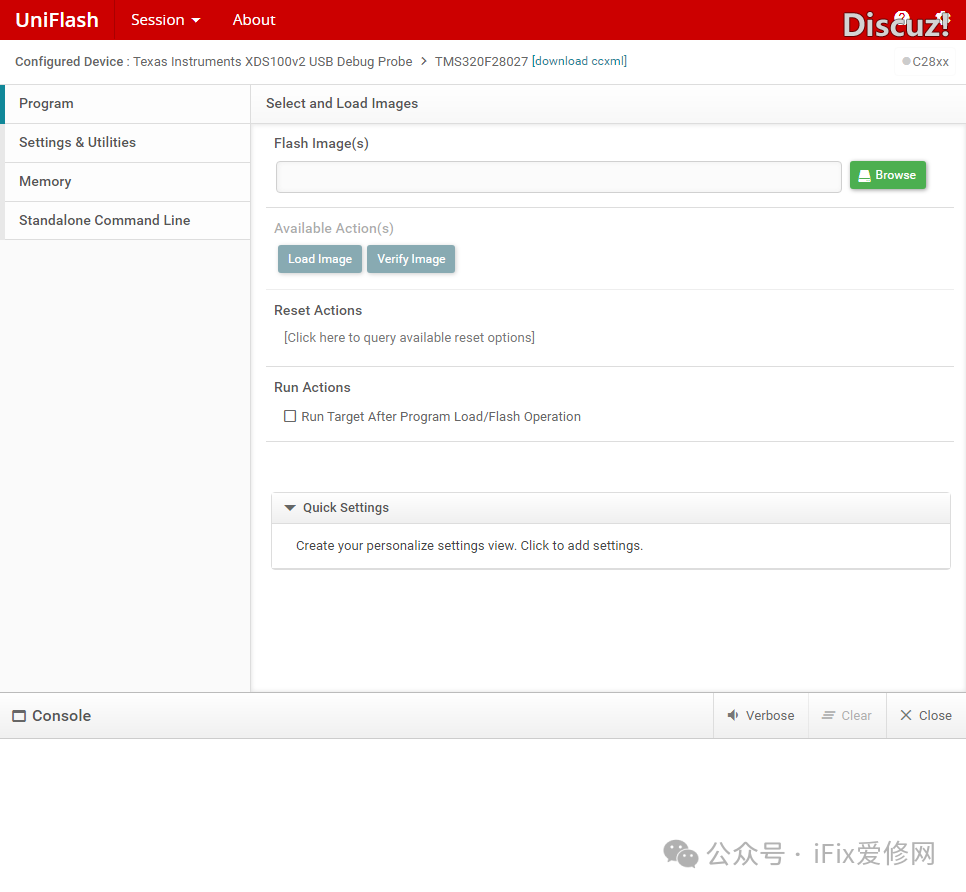

编程界面（写入芯片）

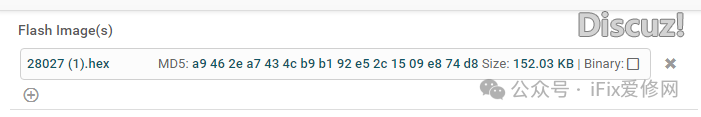

Flash Image 点击Flash Image框后面的Browse可以去选择待写的好数据，类型包括.bin、.hex、.out文件等；
点击Available Action下方的 Load Image，即可开始向芯片写入数据；Verify Image则是校验写入芯片的数据是否正确。

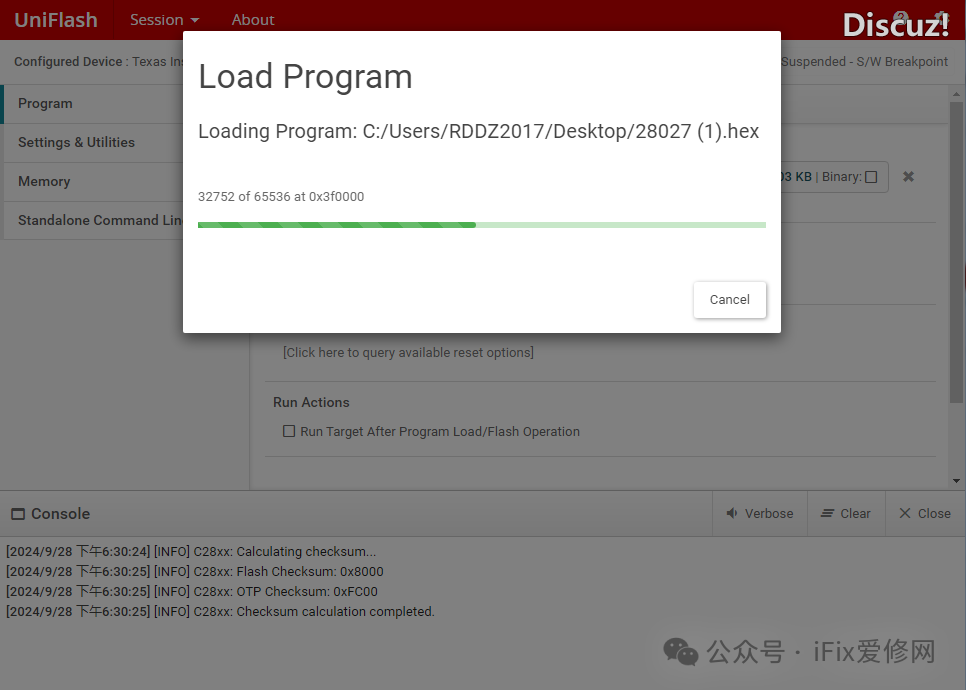

写入过程截图：
**********************************************************

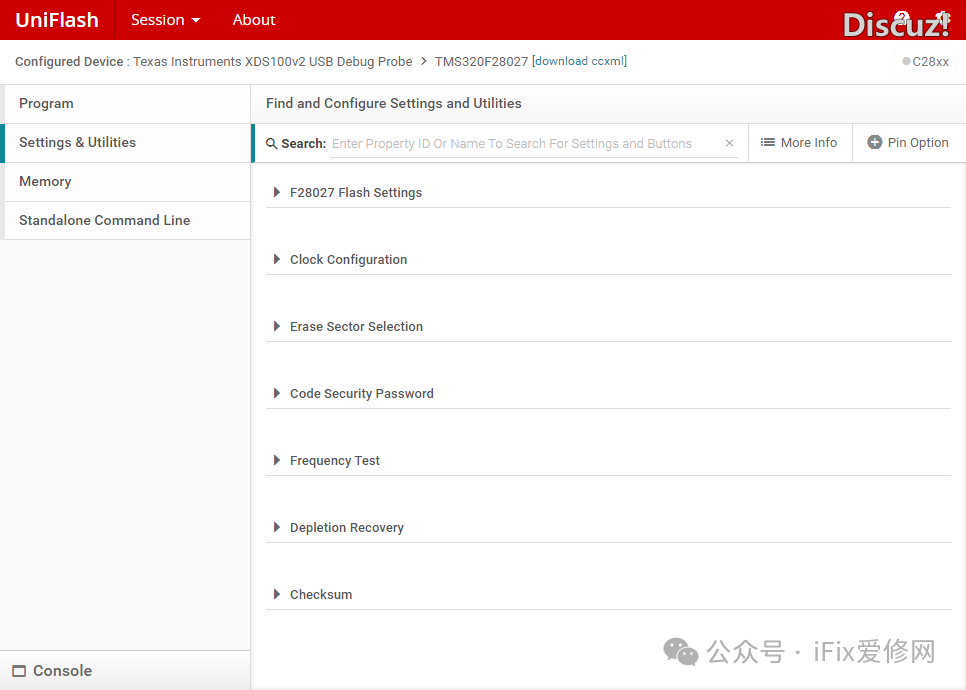

设置界面

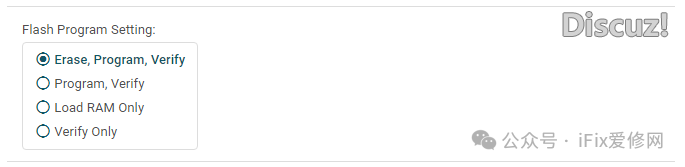

Flash Program Setting
选择它，包含擦除、编程、校验

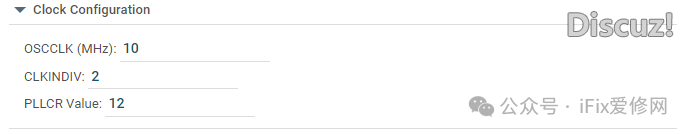

Clock Configuration
选择无视

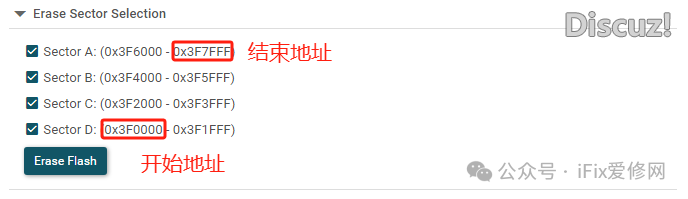

Erase Sector Selection：
点击 Erase Flash可以擦除芯片内数据。保存数据时需要填的地址就在这，请记录开始地址和结束地址。

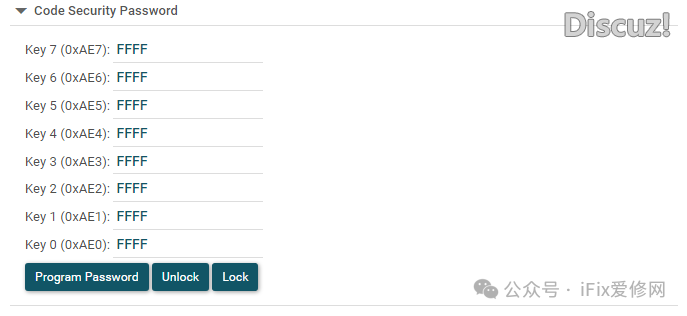

Code Security Password：
芯片加解密选项

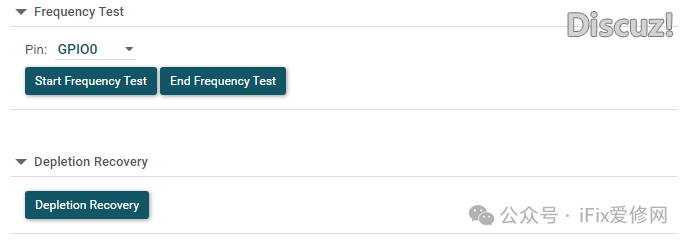

Frequency Test、Depletion Recovery：
这两选项可以无视

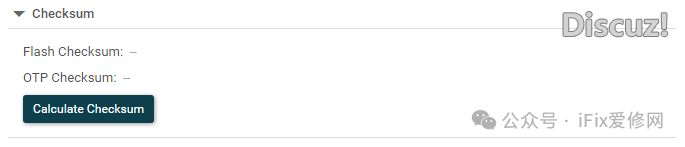

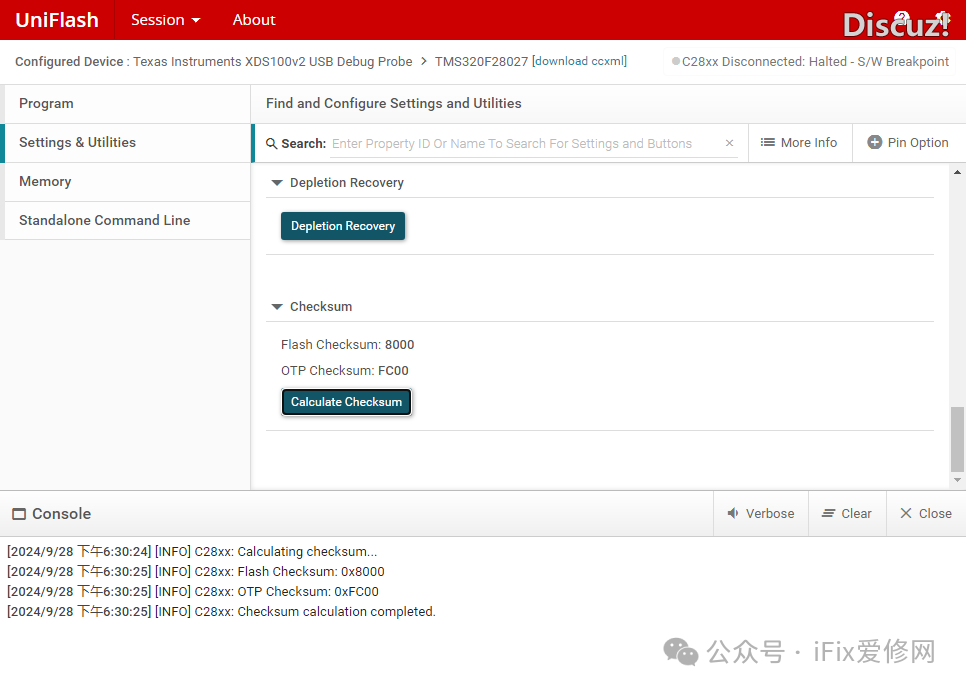

Checksum：
也可以无视，点击Calculate Checksum可看到相应的校验值，也可以判断芯片内是否有数据和连接是否成功。
**********************************************************

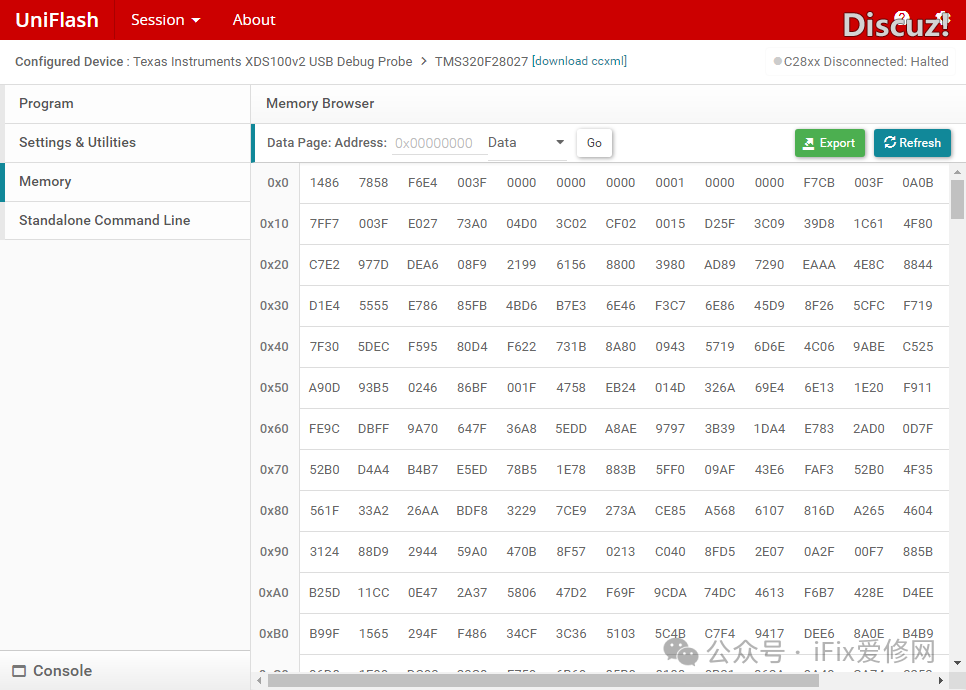

读取界面

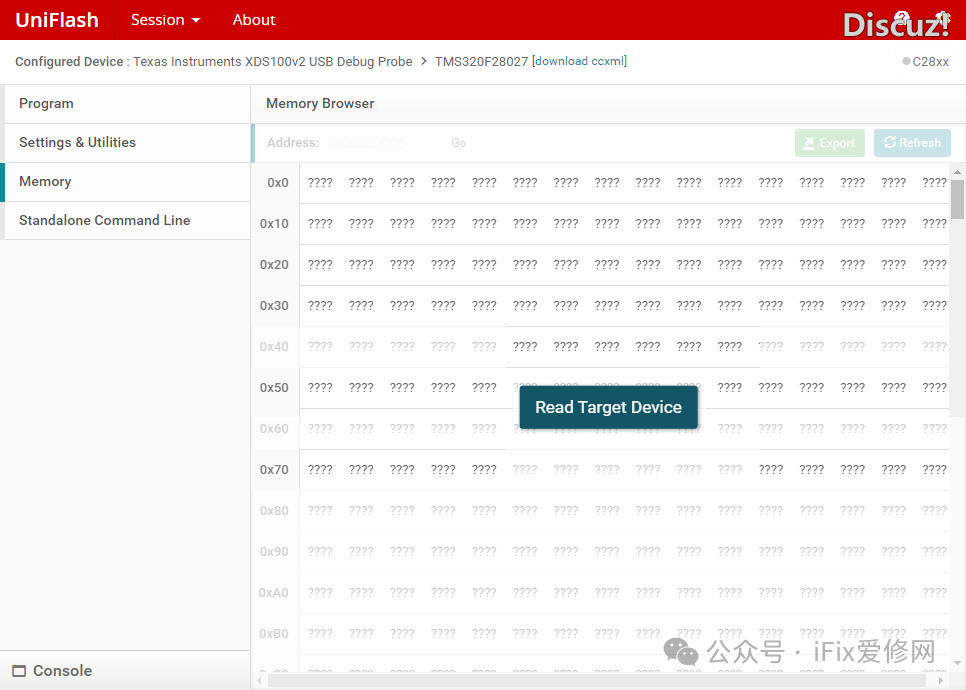

点击 Read Target Device，开始读取芯片数值；

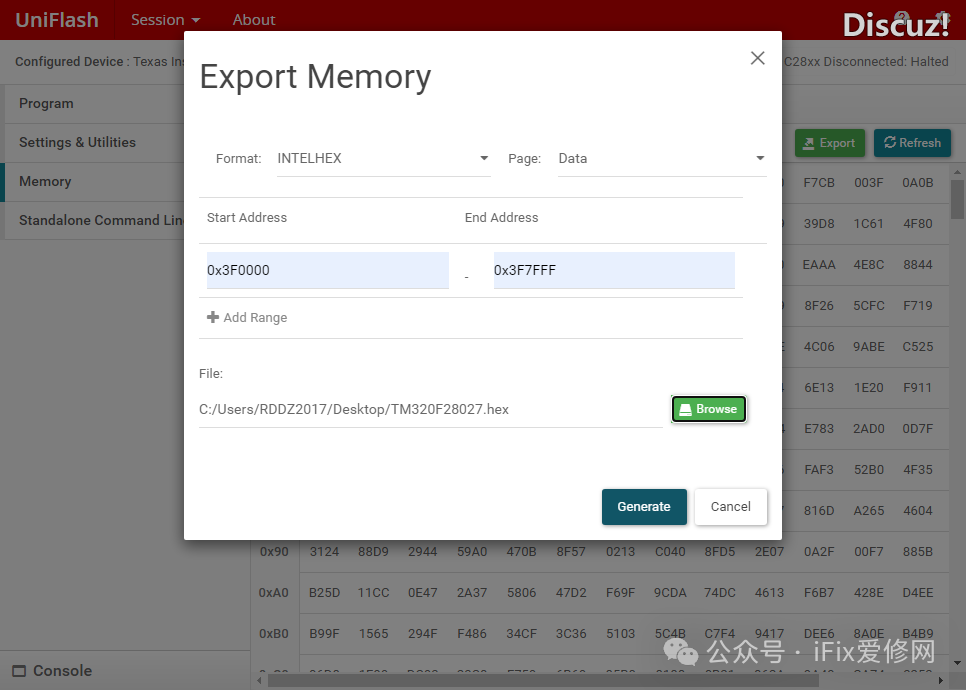

点击 Export 保存数据；
Format:
BIN:保存文件后缀为.bin，给编程器使用可选它，不包含地址。
INTERHEX：保存文件后缀为.hex，仿真器、编程器皆可使用（推荐）。
COFF：保存文件后缀为.out，仿真器使用。
TI-TXT：保存文件后缀为.txt，仿真器用。
Page：Data 就选它
Start Address:0x3F0000
开始地址，在擦除选项那里获取
End Address:0x3F7FFF
结束地址，在擦除选项那里获取
点击 Browse 选择保存的位置，有一个默认的文件名，也可以按自己的想法来命名，但不要有中文。
点击 Generate 即可生成我们要的数据了。
Console 控制台：会有各种操作状态的提示信息
**********************************************************
报错排除：
驱动未安装
如果缺失仿真器驱动，那就需要手动安装驱动，否则既不能正常执行仿真器功能，也不能回到编程器模式。
具体表现：绿灯快闪，USB固件修复失败。

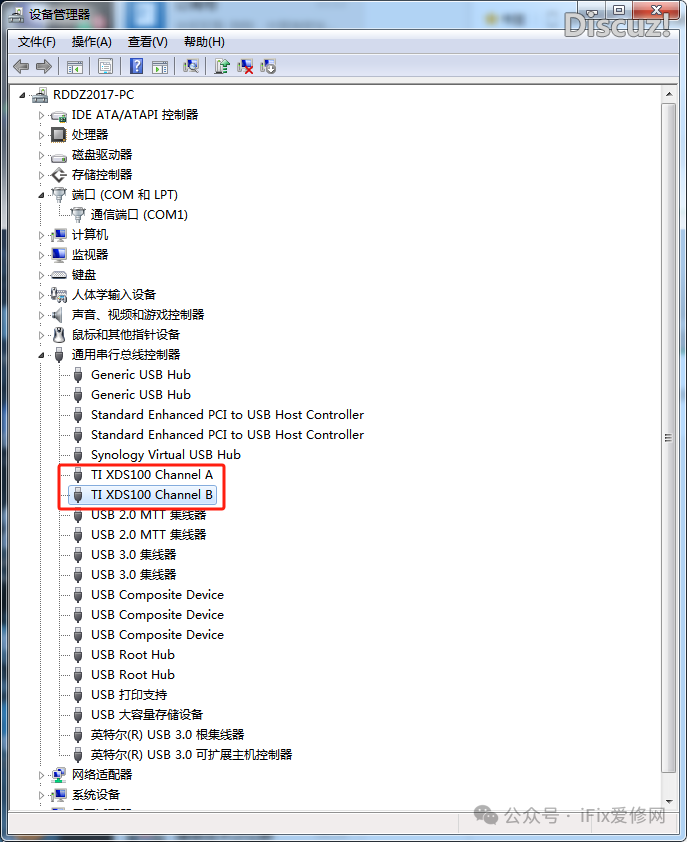

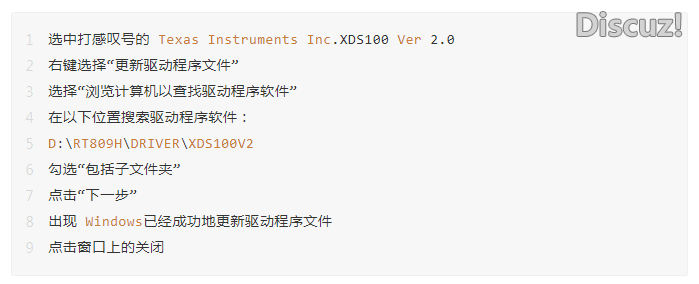

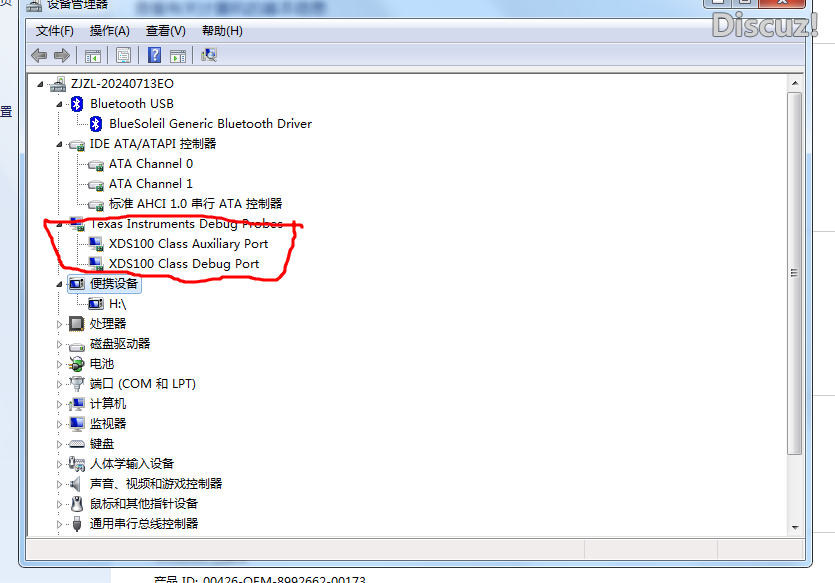

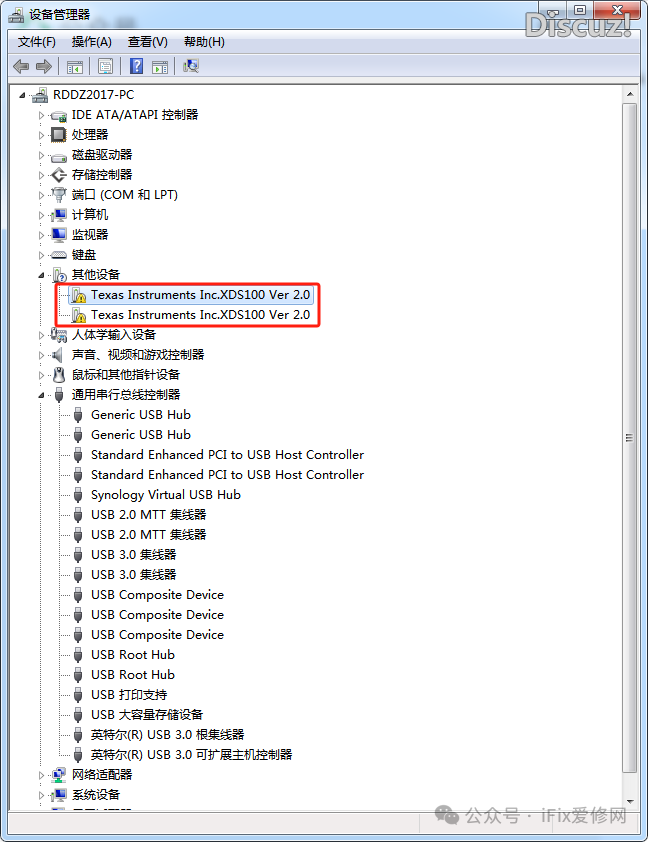

手动安装驱动步骤，一共需要执行两次，因为有两个感叹号。
其中【D:\RT809H\DRIVER\XDS100V2】是RT809H默认安装路径，如果您将软件装在了其他位置，请做相应修改便可。

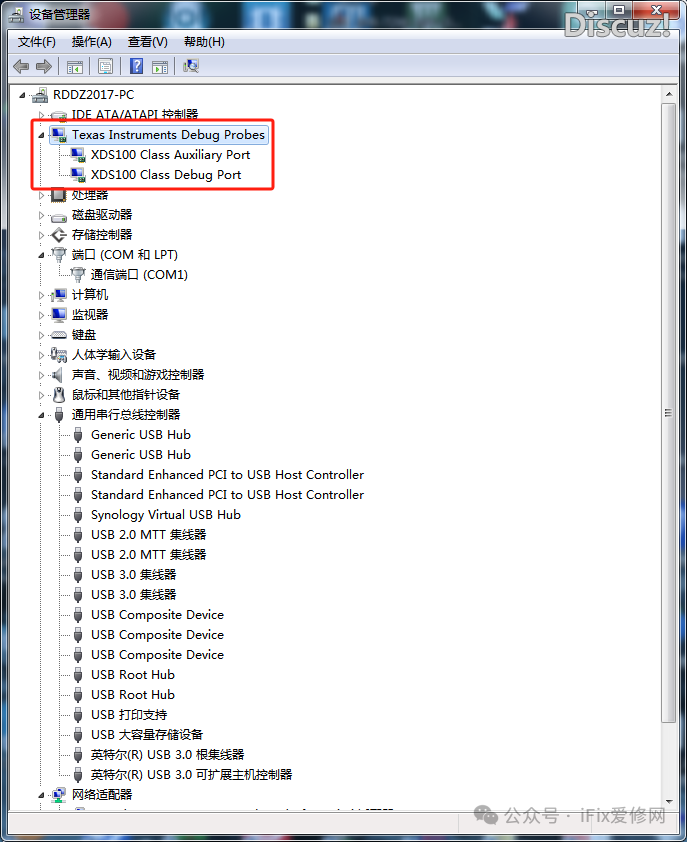

驱动安装完成
**********************************************************

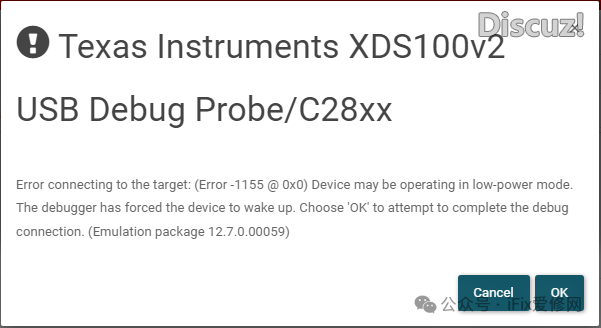

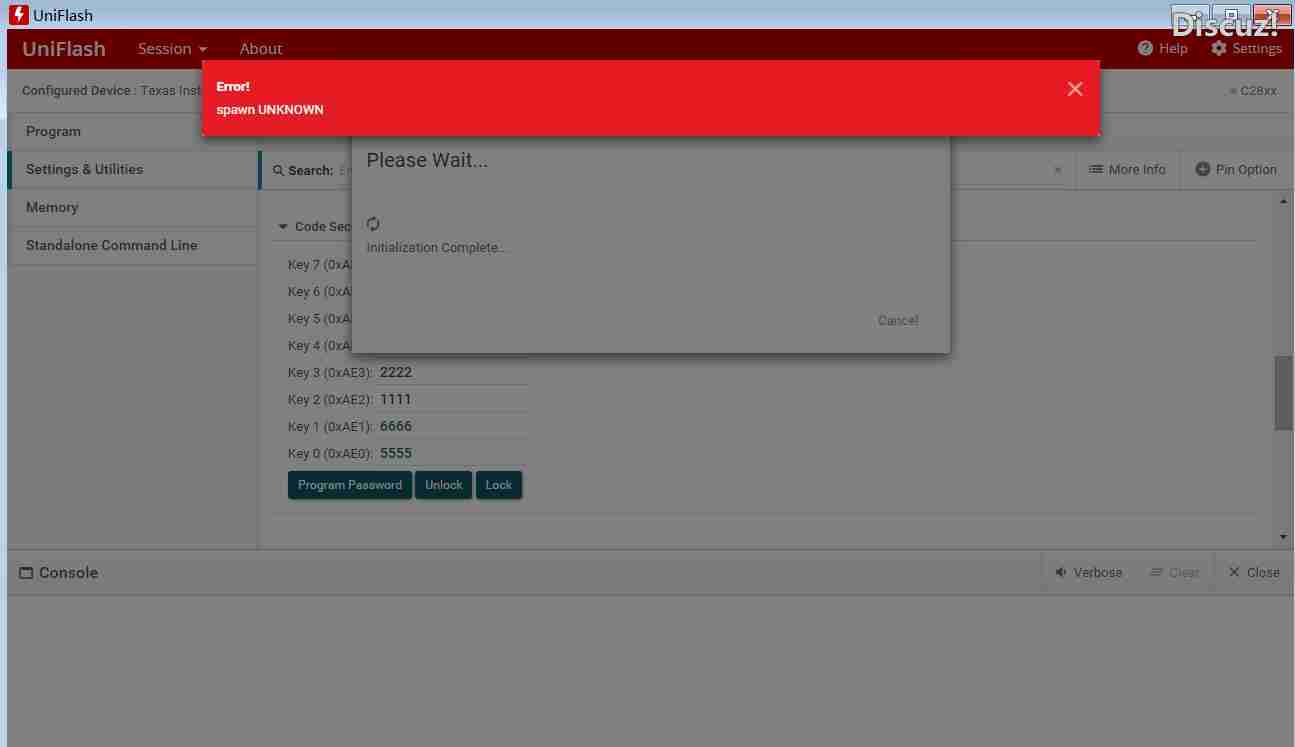

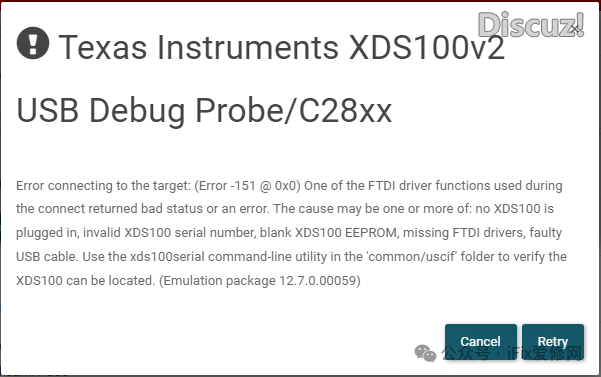

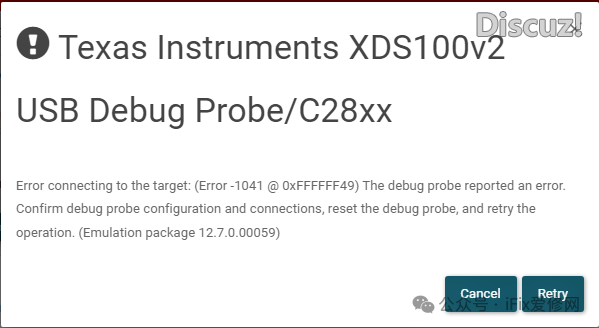

UniFlash软件报错
原因：驱动未安装或者编程器不在JTAG兼容模式下。
解决方法：按一下“JTAG Signal Isolation Board”板上的RST键（或者将ISP TO JTAG BOARD取下，关电重开再插入编程器），然后接着操作就行了。

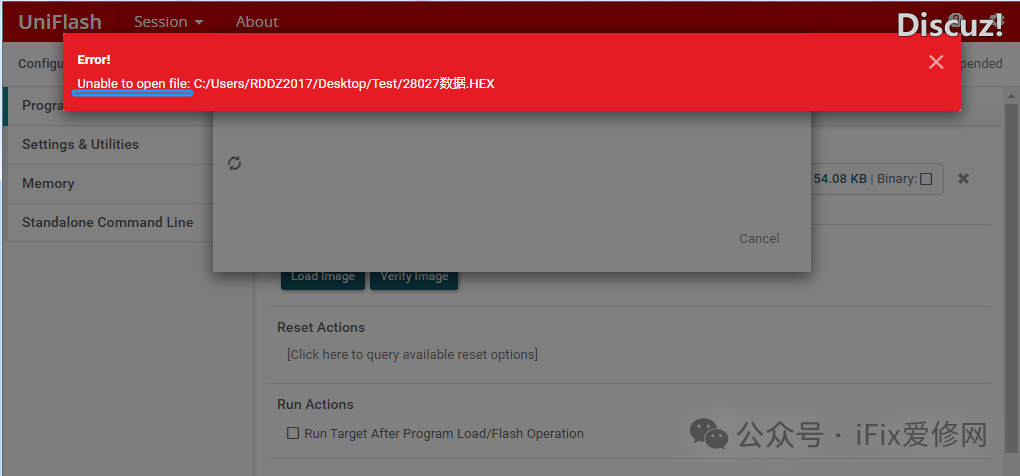

问题描述：选择好待写数据点“Load Image” 时报上面的错误，Unable to open file: C:/Users/RDDZ2017/Desktop/Test/28027数据.HEX ，无法打开文件：后面是数据存放路径。
解决方法：文件名和路径上不要有中文字符。
|
|
|
