长虹ZLS58机芯主板是长虹第一款使用高安加密算法的主板，主芯片型号为MSD6A638JQ，由于其超高的性价比，覆盖产品尺寸较多。
从上面表格中可以看出，电视型号和机芯太多，看得有点眼花缭乱，不要着急，iFix君教大家分辨。
从主板实物去看，分为单独主板和三合一主板（电源部分、LED背光驱动部分、主板部分）。带“P”的表示是三合一，不带“P”表示单独主板。

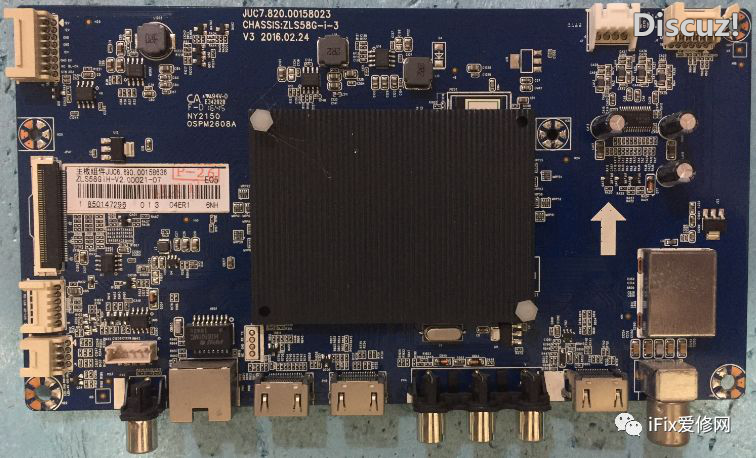

单主板实物如下图：

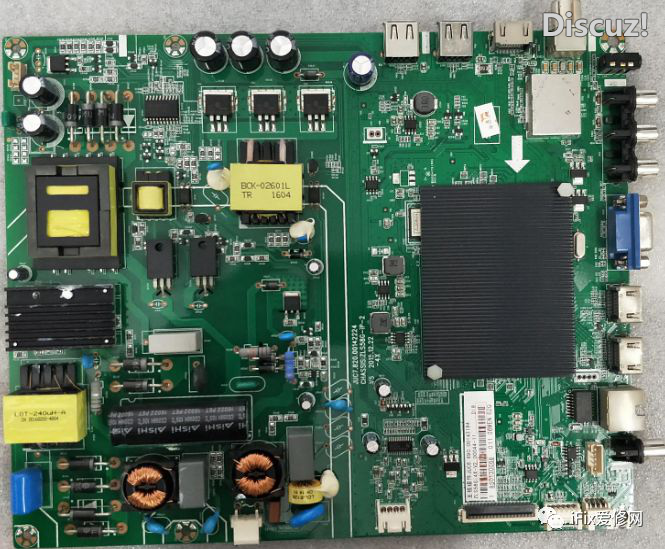

三合一主板实物如下图：
仅主板软件软件的角度去看，分为三种：ZLS58GI、ZLS58GI4X和ZLS58GIH，很多小伙伴不知道长虹的软件怎么认，长虹软件标识最准确的位置在主板长方形白色纸条上。

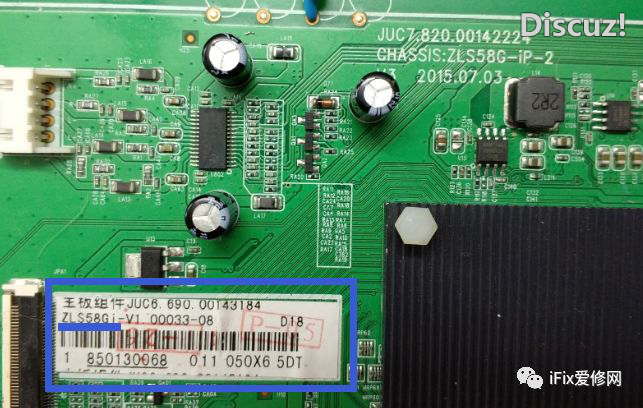

ZLS58GI软件标识如下图：

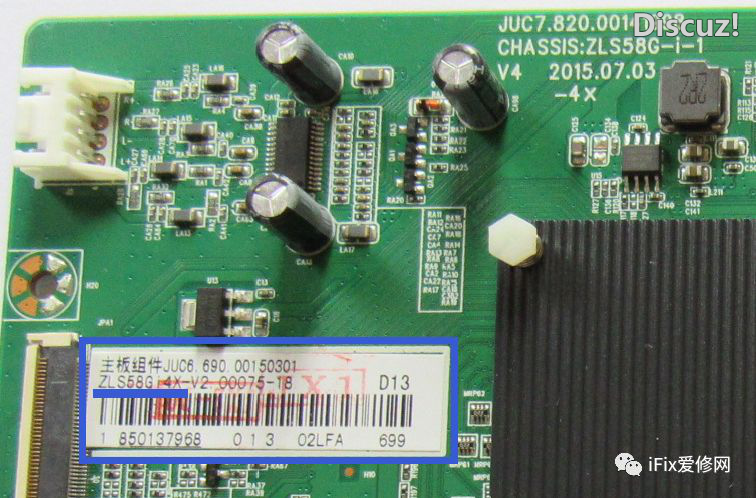

ZLS58GI4X软件标识如下图：
ZLS58GIH软件标识如下图：
主板部分的硬件完全一样，区别只在于软件不同，也就是说掌握ZLS58GI、ZLS58GI4X和ZLS58GIH的软件就可以完全搞掂长虹这款机芯了。

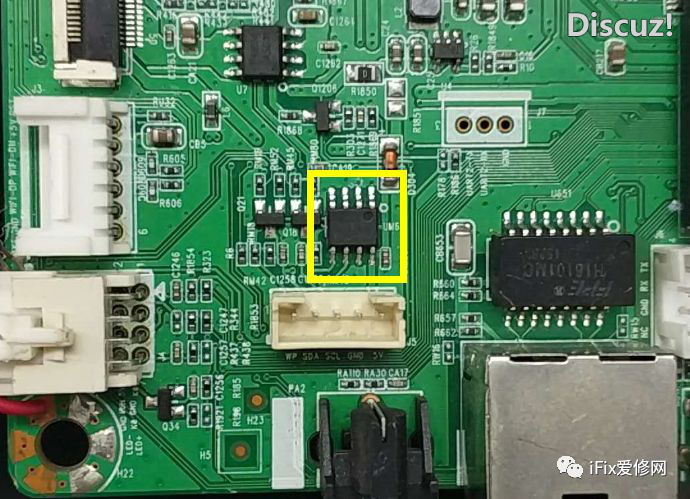

长虹软件的通用性做的还是相当好，屏参和串号都保存在外挂的24C32里，所以升级主程序不用担心原机屏参和串号丢失，如下图：

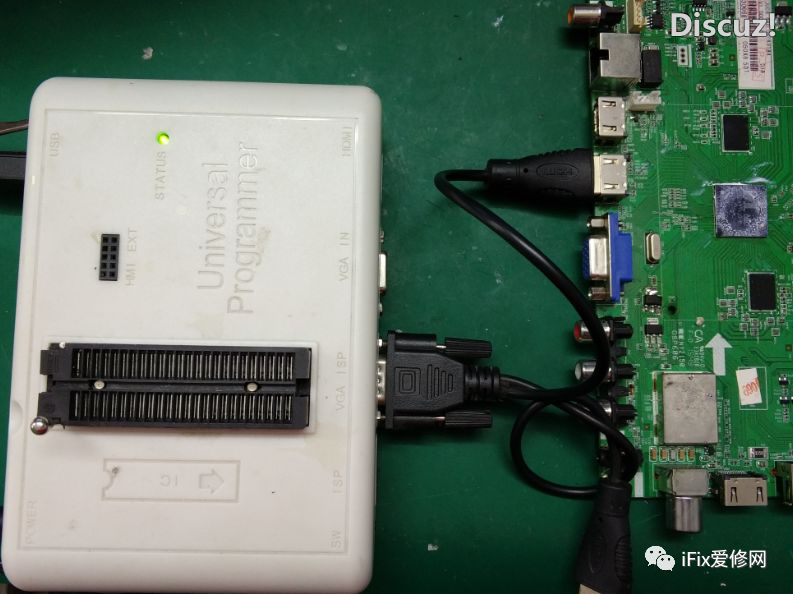

ZLS58串口在HDMI2口的2和14脚，板上也有RX/TX排插，爱修网制作的HDMI线还是比较方便，适用于RT809H/RT809F/RT809L。

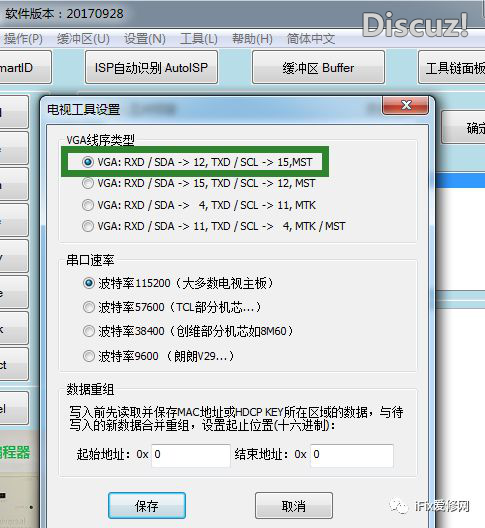

线序设置为第一组即可看到打印信息。
另外，维修中这款主板DDR区分跟其他Mstar方案有一些区别，很多工程师容易在这个板上走进误区，这里我跟大家重点提示下，因为大家都知道Mstar使用习惯，引导偏移地址一般在主芯片左侧DDR，主程序偏移地址一般在主芯片顶部DDR。但这款板主程序偏移地址在主芯片左侧DDR，引导偏移地址在主芯片右侧DDR。
主芯片右侧DDR故障时，表现打印有几种：
UART_115200 AC_ON AutoDQS0-OK AutoDQS1-OK BIST0-OK BIST1-OK _ AUTH_FAIL
上面的打印信息跟EMMC的user区引导丢失的打印一模一样，这个要注意，重写引导或专用量产软件后打印不变，那么就要检查右侧DDR了。
UART_115200 AC_ON AutoDQS0-OK AutoDQS1-OK BIST0-FAIL
上面这个提示还是比较明显的，就是引导偏移地址的DDR工作不正常，只要能区分DDR分工，都能很快找到故障点。
UART_115200 AC_ON AutoDQS0-OK AutoDQS1-OK BIST0-OK BIST1-OK _U
上面这段打印，引导丢失和引导偏移地址的DDR工作不正常都会引起，重写引导或专用量产软件后打印不变，那么就直接检查右侧DDR。

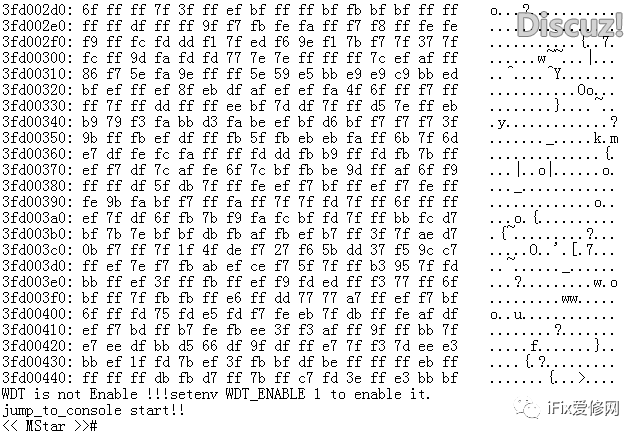

还有一种打印，就是开机直接进入控制台，跟主芯片ID发生变化的打印也是一模一样的，输入“cu”升级后，故障打印不变，这种故障也是右侧DDR工作不正常，如下图：
那么芯片左侧的DDR故障时，表现为什么呢？这个就比较好分辨了，如果看到下面的打印，直接查主芯片左侧DDR电路。
UART_115200 AC_ON AutoDQS0-OK AutoDQS1-OK BIST0-OK BIST1-FAIL

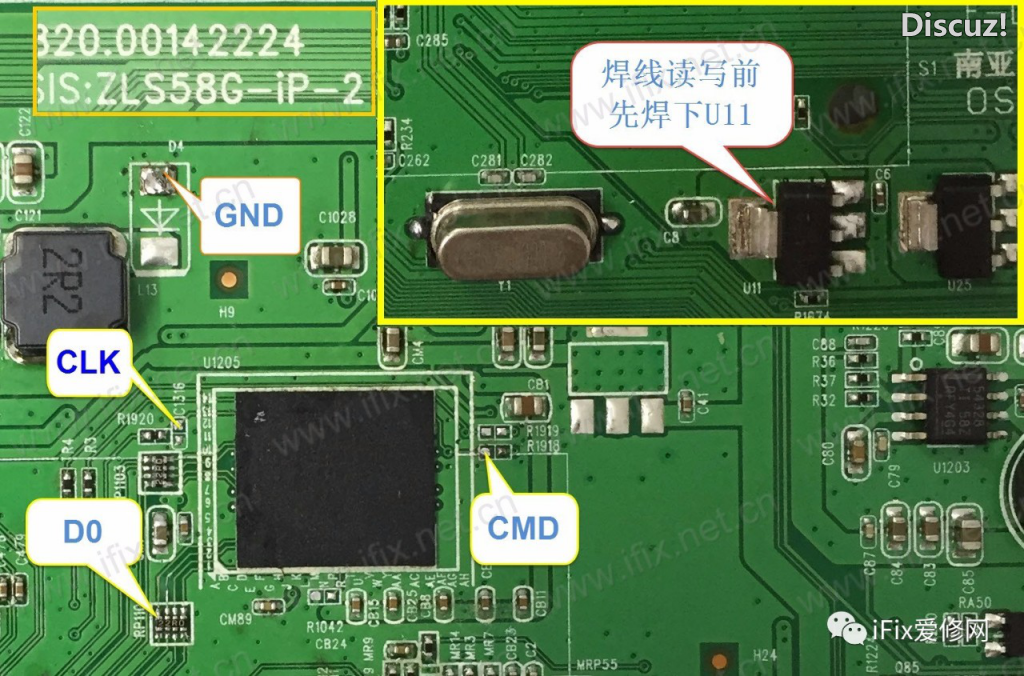

掌握上面这些知识点，维修这个方案的主板就非常容易了，为了更好的体验高安加密主板的刷机体验，我们给大家也准备了ZLS58GI和ZLS58GI4X的量产软件。前面电视机主板视频教程分享（长虹ZLS58机芯高安638方案）一文中有在线刷机方法，不同的是量产软件需要全部写完，大家参考一下，这里不再赘述，下面是点位图，VCCQ选1.8V。
回复长虹58GI索取ZLS58GI量产软件； 回复长虹58GI4X索取ZLS58GI4X量产软件；
由于量产软件制作相当费时，ZLS58GIH的量产软件还在制作当中，做好会交给技术支持放入技术交流群，到时候大家可以直接下载。
